Pracovný princíp

Lis na odvodňovanie kalu skrutkového typu (Screw Press) je konštruovaný s filtračným prvkom, ktorý pozostáva z dvoch typov krúžkov: pevný krúžok a pohyblivý krúžok; a skrutku, ktorá posúva filtračný prvok a prenáša a stláča kal.

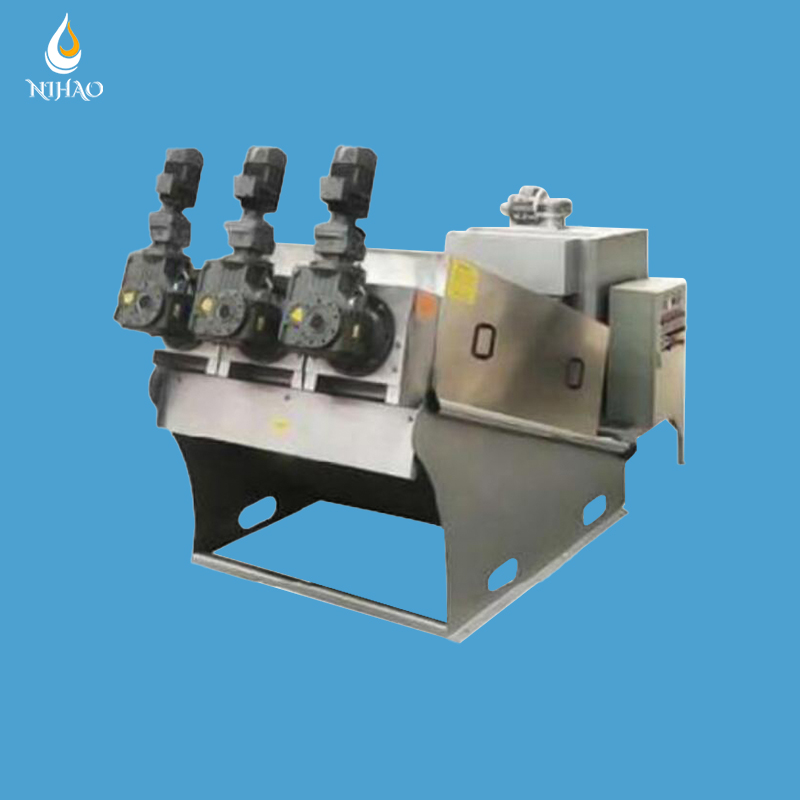

NH-303

Číslo položky: NH-303
Štandard DS: 90-150 KG/H
Teoretická referencia pre objem spracovania kalu: 15 m3/h (MLSS-10000 mg/l)
Rozmery: 3700 x 1450 x 1800 mm
Špecifikácia čapu: 300 mm x 3 ks
Čistá hmotnosť: 1358 kg
Prevádzková hmotnosť: 2750 KG

Zobraziť parametre

Zobraziť výkresy

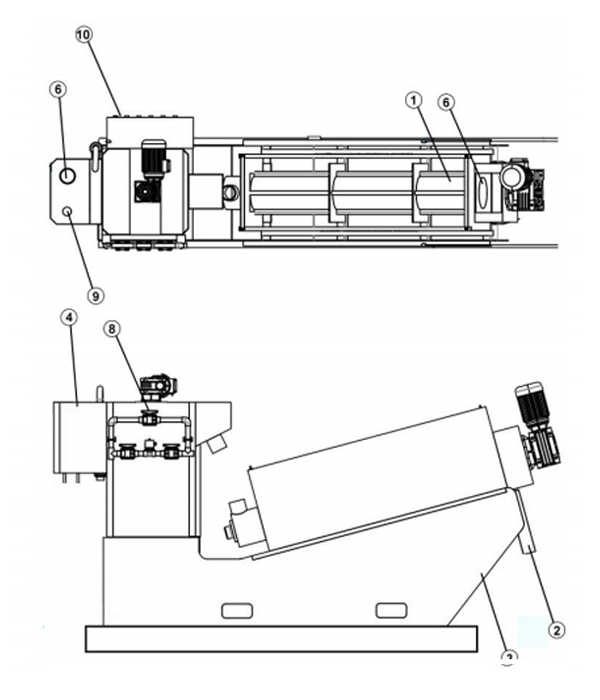

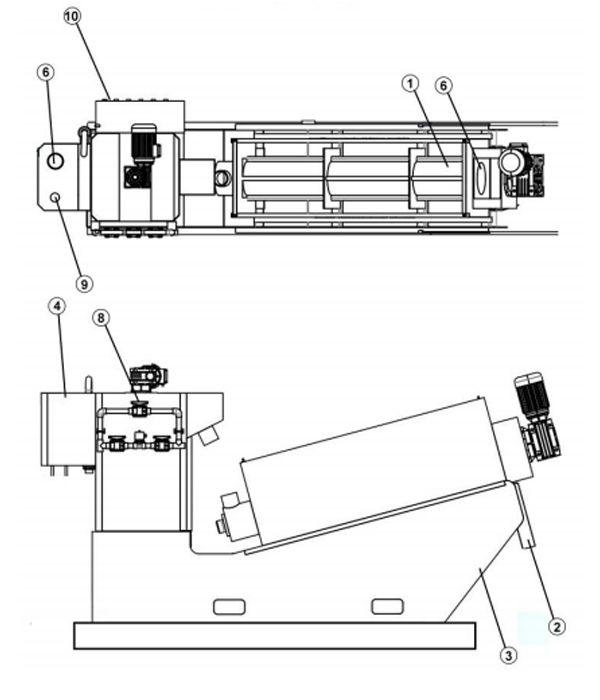

NH-303 NÁZOV ČASTI
NIE	názov	Materiál	Poznámky
①	Odvodňovacie teleso	SUS304
②	Výtok Výška otvoru na bahno od zeme	SUS304	620 mm
③	Spodná doska odvodňovacieho telesa	SUS304	Clona: 4-020
④	Dávkovacia nádrž	SUS304	L300Š350V760 (mm)
⑤	Flokulačná miešacia nádrž	SUS304	L840Š840V960(mm)
⑥	Miešací tankový mixér	SUS304	Skrutkový kašovitý typ
⑦	Rúrka na nastavenie hladiny kvapaliny	SUS304
⑧	Solenoidový ventil prívodu vody	SUS304	DN20
⑨	Spínač hladiny kvapaliny	SUS304
⑩	Elektrická ovládacia skriňa	SUS304	Voliteľné

PRIPOJENIE ROZHRANIA
Nie	názov	Kaliber	Časť pripojenia
NH-1	Port na dopravu kalu	DN40	PVC rozhranie
NH-2	Výstupný otvor filtrátu	DN80	Príruba (SUS)
NH-3	Prístav na prívod vody	DN20	PVC rozhranie
NH-4	Port na prepravu chemickej kvapaliny	DN20	PVC rozhranie
NH-5	Refluxný port	DN80	PVC rozhranie
NH-6	Vypúšťací otvor zmiešavacej nádrže	DN50	Guľový ventil (PVC)

VÝBEROVÉ PARAMETRE
Kapacita spracovania	90~150 (DS-kg/h)
Spotreba elektriny	3 kW/h
Spotreba splachovacej vody	120 l/h
Rýchlosť pridávania polymérneho flokulantu	Pre DST~0,3 %
Frekvencia riadenia údržby	5 min/deň
Tlak prívodu vody	0,1 až 0,2 MPa
Vzdialenosť vypúšťania bahna od zeme	620 mm
Mechanická veľkosť	L3605Š1470V1780(mm)
Cista hmotnost	1358 kg
Prevádzková hmotnosť	2750 kg

ČÍTAJ VIAC

NH-302

Číslo položky: NH-302
DS štandard: 60-100 KG/H
Teoretická referencia pre objem spracovania kalu: 10 m3/h (MLSS-10000 mg/l)
Rozmery: 3400 x 1200 x 1800 mm
Špecifikácia čapu: 300 mm x 2 ks
Čistá hmotnosť: 968 kg
Prevádzková hmotnosť: 2030 KG

Zobraziť parametre

Zobraziť výkresy

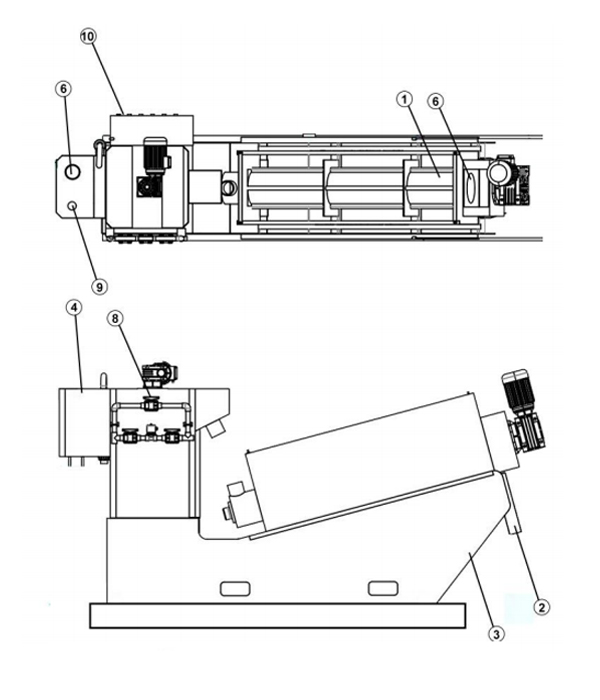

NH-302 NÁZOV ČASTI
NIE	názov	Materiál	Poznámky
①	Odvodňovacie teleso	SUS304
②	Výtok Výška otvoru na bahno od zeme	SUS304	630 mm
③	Spodná doska odvodňovacieho telesa	SUS304	Clona:4-.20
④	Dávkovacia nádrž	SUS304	_300Š350V760 (mm)
⑤	Flokulačná miešacia nádrž	SUS304	L720Š720V960 (mm)
⑥	Miešací tankový mixér	SUS304	Skrutkový kašovitý typ
⑦	Rúrka na nastavenie hladiny kvapaliny	SUS304
⑧	Solenoidový ventil prívodu vody	SUS304	DN20
⑨	Spínač hladiny kvapaliny	SUS304
⑩	Elektrická ovládacia skriňa	SUS304	Voliteľné

PRIPOJENIE ROZHRANIA
Nie	názov	Kaliber	Časť pripojenia
NH-1	Port na dopravu kalu	DN40	PVC rozhranie
NH-2	Výstupný otvor filtrátu	DN80	Príruba (SUS)
NH-3	Prístav na prívod vody	DN20	PVC rozhranie
NH-4	Port na prepravu chemickej kvapaliny	DN20	PVC rozhranie
NH-5	Refluxný port	DN80	PVC rozhranie
NH-6	Vypúšťací otvor zmiešavacej nádrže	DN50	Guľový ventil (PVC)

VÝBEROVÉ PARAMETRE
Kapacita spracovania	60~100 (DS-kg/h)
Spotreba elektriny	2,25 kW/h
Spotreba splachovacej vody	80 l/h
Rýchlosť pridávania polymérneho flokulantu	Pre DS/T~0,3 %
Frekvencia riadenia údržby	5 min/deň
Tlak prívodu vody	0,1 až 0,2 MPa
Vzdialenosť vypúšťania bahna od zeme	630 mm
Mechanická veľkosť	L3605Š1060V1780(mm)
Cista hmotnost	968 kg
Prevádzková hmotnosť	2030 kg

ČÍTAJ VIAC

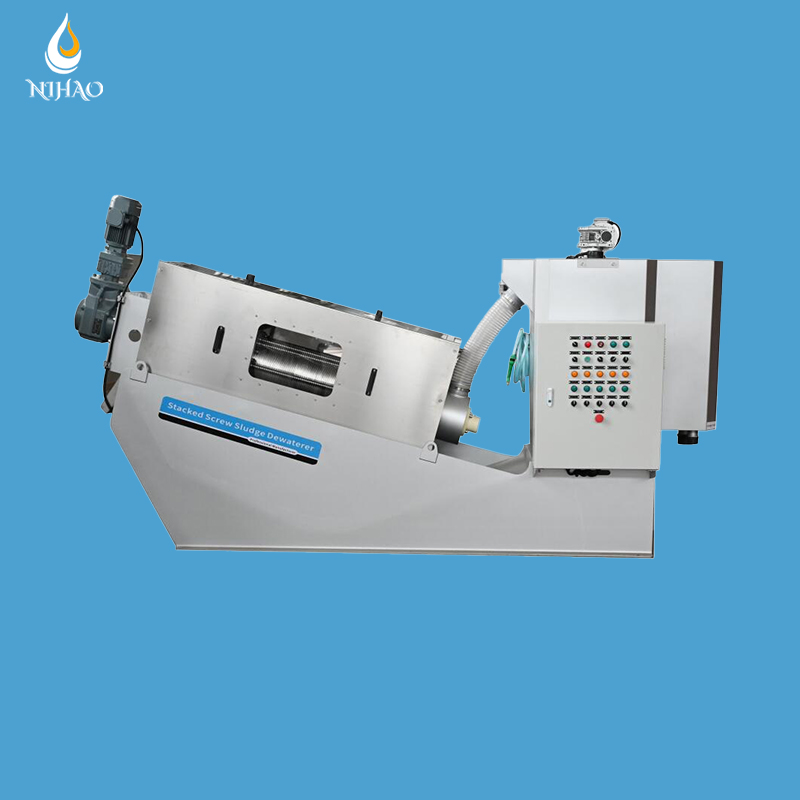

NH-301

Číslo položky: NH-301
DS štandard: 30-50 kg/h
Teoretická referencia pre objem spracovania kalu: 5 m3/h (MLSS-10000 mg/l)
Rozmery: 3100 x 900 x 1800 mm
Špecifikácia čapu: 300 mm x 1 ks
Čistá hmotnosť: 568 kg
Prevádzková hmotnosť: 1200 KG

Zobraziť parametre

Zobraziť výkresy

NH-301 NÁZOV ČASTI
NIE	názov	Materiál	Poznámky
①	Odvodňovacie teleso	SUS304
②	Výtok Výška otvoru na bahno od zeme	SUS304	640 mm
③	Spodná doska odvodňovacieho telesa	SUS304	Clona: 4-20
④	Dávkovacia nádrž	SUS304	L300Š350V760 (mm)
⑤	Flokulačná miešacia nádrž	SUS304	L450Š450V960 (mm)
⑥	Miešací tankový mixér	SUS304	Skrutkový kašovitý typ
⑦	Rúrka na nastavenie hladiny kvapaliny	SUS304
⑧	Solenoidový ventil prívodu vody	SUS304	DN20
⑨	Spínač hladiny kvapaliny	SUS304
⑩	Elektrická ovládacia skriňa	SUS304	Voliteľné

PRIPOJENIE ROZHRANIA
NIE	názov	Kaliber	Časť pripojenia
NH-1	Port na dopravu kalu	DN40	PVC rozhranie
NH-2	Výstupný otvor filtrátu	DN80	Príruba (SUS)
NH-3	Prístav na prívod vody	DN20	PVC rozhranie
NH-4	Port na prepravu chemickej kvapaliny	DN20	PVC rozhranie
NH-5	Refluxný port	DN80	PVC rozhranie
NH-6	Vypúšťací otvor zmiešavacej nádrže	DN50	Guľový ventil (PVC)

VÝBEROVÉ PARAMETRE
Kapacita spracovania	30~50 (DS-kg/h)
Spotreba elektriny	1,5 kW/h
Spotreba splachovacej vody	40 l/h
Rýchlosť pridávania polymérneho flokulantu	Pre DST~0,3 %
Frekvencia riadenia údržby	5 min/deň
Tlak prívodu vody	0,1 až 0,2 MPa
Vzdialenosť vypúšťania bahna od zeme	700 mm
Mechanická veľkosť	L3250Š950V1780(mm)
Cista hmotnost	568 kg
Prevádzková hmotnosť	1200 kg

ČÍTAJ VIAC

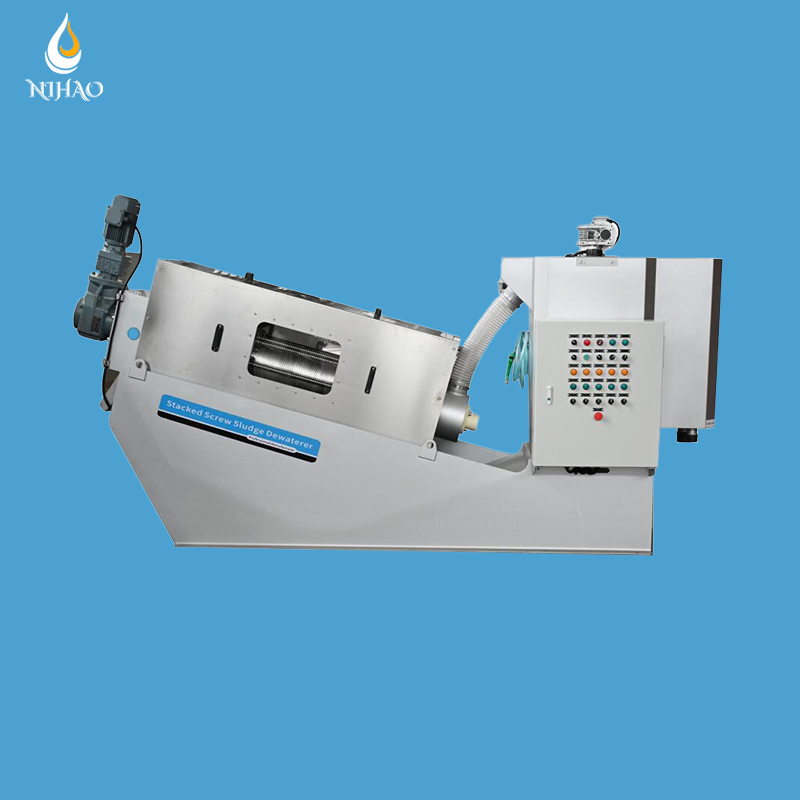

NH-251

Číslo položky: NH-251
DS štandard: 20-35 kg/h
Teoretická referencia pre objem spracovania kalu: 1,5 m3/h (MLSS-10000 mg/l)
Rozmery: 2600 x 850 x 1500 mm
Špecifikácia čapu: 250 mm x 1 ks
Čistá hmotnosť: 450 kg
Prevádzková hmotnosť: 700 KG

Zobraziť parametre

Zobraziť výkresy

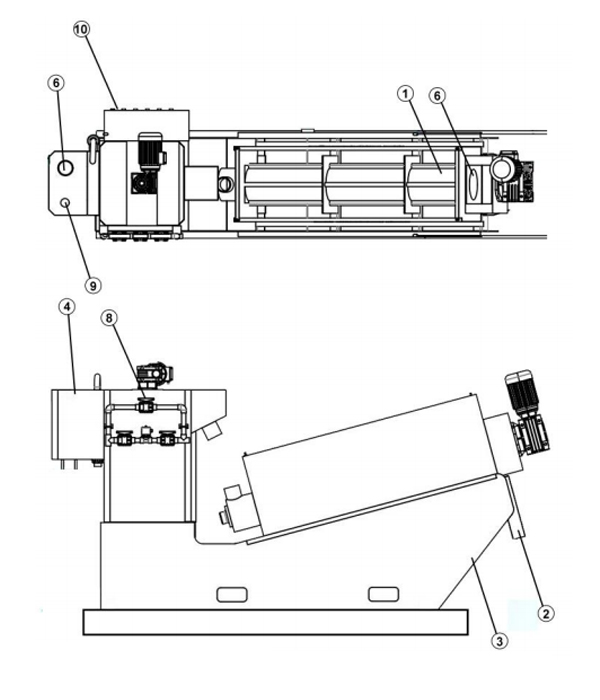

NH-131 NÁZOV ČASTI
NIE	názov	Materiál	Poznámky
①	Odvodňovacie teleso	SUS304
②	Výtok Výška otvoru na bahno od zeme	SUS304	480 mm
③	Spodná doska odvodňovacieho telesa	SUS304	Clona: 4-020
④	Dávkovacia nádrž	SUS304	L200Š250V500 (mm
⑤	Flokulačná miešacia nádrž	SUS304	L380Š380V700 (mm)
⑥	Miešací tankový mixér	SUS304	Skrutkový kašovitý typ
⑦	Rúrka na nastavenie hladiny kvapaliny	SUS304
⑧	Solenoidový ventil prívodu vody	SUS304	DN20
⑨	Spínač hladiny kvapaliny	SUS304
⑩	Elektrická ovládacia skriňa	SUS304	Voliteľné

PRIPOJENIE ROZHRANIA
NIE	názov	Kaliber	Časť pripojenia
NH-1	Port na dopravu kalu	DN40	PVC rozhranie
NH-2	Výstupný otvor filtrátu	DN80	Vnútorný drôt (304)
NH-3	Prístav na prívod vody	DN20	PVC rozhranie
NH-4	Port na prepravu chemickej kvapaliny	DN20	PVC rozhranie
NH-5	Refluxný port	DN80	PVC rozhranie
NH-6	Vypúšťací otvor zmiešavacej nádrže	DN50	Guľový ventil (PVC)

VÝBEROVÉ PARAMETRE
Kapacita spracovania	20~35 (D5-kg/h)
Spotreba elektriny	0,3 kW/h
Spotreba splachovacej vody	32 l/h
Rýchlosť pridávania polymérneho flokulantu	ForDS/T~0,3 %
Frekvencia riadenia údržby	5 min/deň
Tlak prívodu vody	0,1 až 0,2 MPa
Vzdialenosť vypúšťania bahna od zeme	480 mm
Mechanická veľkosť	L2600Š800V1480(mm)
Cista hmotnost	450 kg
Prevádzková hmotnosť	700 kg

ČÍTAJ VIAC

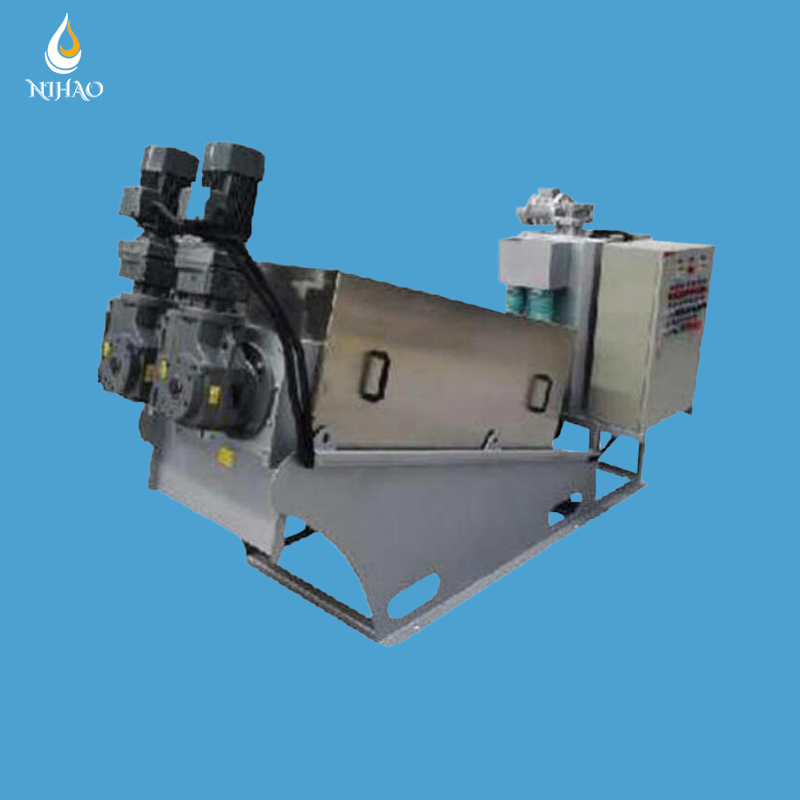

NH-202

Číslo položky: NH-202
DS štandard: 18-30 kg/h
Teoretická referencia pre objem spracovania kalu: 3 m3/h (MLSS-10000 mg/l)
Rozmery: 2600 x 950 x 1450 mm
Špecifikácia čapu: 200 mm x 2 ks
Čistá hmotnosť: 515 kg
Prevádzková hmotnosť: 680 KG

Zobraziť parametre

Zobraziť výkresy

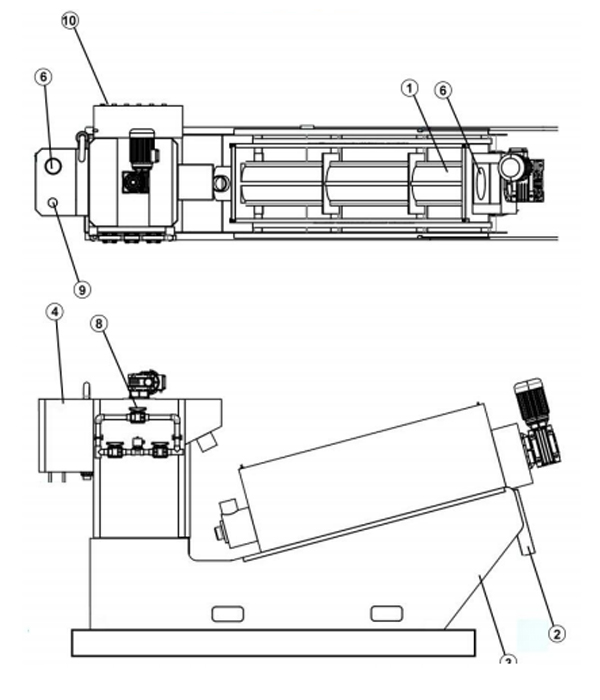

NH-202 NÁZOV ČASTI
NIE	názov	Materiál	Poznámky
①	Odvodňovacie teleso	SUS304
②	Výtok Výška otvoru na bahno od zeme	SUS304	400 mm
③	Spodná doska odvodňovacieho telesa	SUS304	Clona: 4-20
④	Dávkovacia nádrž	SUS304	L300W300H550(mm)
⑤	Flokulačná miešacia nádrž	SUS304	L420Š420V700 (mm)
⑥	Miešací tankový mixér	SUS304	Skrutkový kašovitý typ
⑦	Rúrka na nastavenie hladiny kvapaliny	SUS304
⑧	Solenoidový ventil prívodu vody	SUS304	DN20
⑨	Spínač hladiny kvapaliny	SUS304
⑩	Elektrická ovládacia skriňa	SUS304	Voliteľné

PRIPOJENIE ROZHRANIA
Nie	názov	Kaliber	Časť pripojenia
NH-1	Port na dopravu kalu	DN40	PVC rozhranie
NH-2	Výstupný otvor filtrátu	DN80	Vnútorný drôt (304)
NH-3	Prístav na prívod vody	DN20	PVC rozhranie
NH-4	Port na prepravu chemickej kvapaliny	DN20	PVC rozhranie
NH-5	Refluxný port	DN80	PVC rozhranie
NH-6	Vypúšťací otvor zmiešavacej nádrže	DN50	Guľový ventil (PVC)

VÝBEROVÉ PARAMETRE
Kapacita spracovania	18~30 (DS-kg/h)
Spotreba elektriny	1,1 kW/h
Spotreba splachovacej vody	32 l/h
Rýchlosť pridávania polymérneho flokulantu	Pre DST~0,3 %
Frekvencia riadenia údržby	5 min/deň
Tlak prívodu vody	0,1 až 0,2 MPa
Vzdialenosť vypúšťania bahna od zeme	400 mm
Mechanická veľkosť	L2000Š950V1450(mm)
Cista hmotnost	515 kg
Prevádzková hmotnosť	680 kg

ČÍTAJ VIAC

NH-201

Číslo položky: NH-201
DS štandard: 9-15 kg/h
Teoretická referencia pre objem spracovania kalu: 1,5 m3/h (MLSS-10000 mg/l)
Rozmery: 2500 x 800 x 1450 mm
Špecifikácia čapu: 200 mm x 1 ks
Čistá hmotnosť: 315 kg
Prevádzková hmotnosť: 420 KG

Zobraziť parametre

Zobraziť výkresy

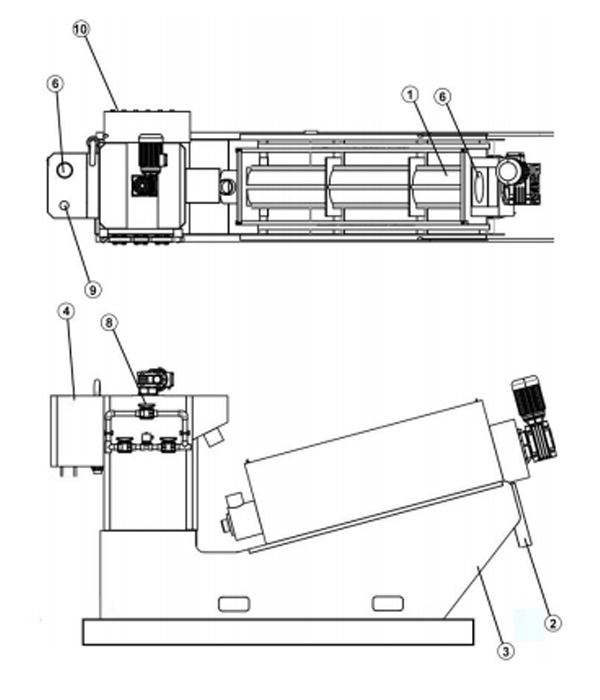

NH-131 NÁZOV ČASTI
NIE	názov	Materiál	Poznámky
①	Odvodňovacie teleso	SUS304
②	Výtok Výška otvoru na bahno od zeme	SUS304	500 mm
③	Spodná doska odvodňovacieho telesa	SUS304	Clona: 4-420
④	Dávkovacia nádrž	SUS304	L200Š250V450 (mm)
⑤	Flokulačná miešacia nádrž	SUS304	L330W330*H550(mm)
⑥	Miešací tankový mixér	SUS304	Skrutkový kašovitý typ
⑦	Rúrka na nastavenie hladiny kvapaliny	SUS304
⑧	Solenoidový ventil prívodu vody	SUS304	DN20
⑨	Spínač hladiny kvapaliny	SUS304
⑩	Elektrická ovládacia skriňa	SUS304	Voliteľné

PRIPOJENIE ROZHRANIA
NIE	názov	Kaliber	Časť pripojenia
NH-1	Port na dopravu kalu	DN40	PVC rozhranie
NH-2	Výstupný otvor filtrátu	DN80	Vnútorný drôt (304)
NH-3	Prístav na prívod vody	DN20	PVC rozhranie
NH-4	Port na prepravu chemickej kvapaliny	DN20	PVC rozhranie
NH-5	Refluxný port	DN80	PVC rozhranie
NH-6	Vypúšťací otvor zmiešavacej nádrže	DN50	Guľový ventil (PVC)

VÝBEROVÉ PARAMETRE
Kapacita spracovania	9~15 (D5-kg/h)
Spotreba elektriny	0,3 kW/h
Spotreba splachovacej vody	32 l/h
Rýchlosť pridávania polymérneho flokulantu	Pre DS/T~0,3 %
Frekvencia riadenia údržby	5 min/deň
Tlak prívodu vody	0,1 až 0,2 MPa
Vzdialenosť vypúšťania bahna od zeme	500 mm
Mechanická veľkosť	L2600Š800V1480(mm)
Cista hmotnost	315 kg
Prevádzková hmotnosť	420 kg

ČÍTAJ VIAC

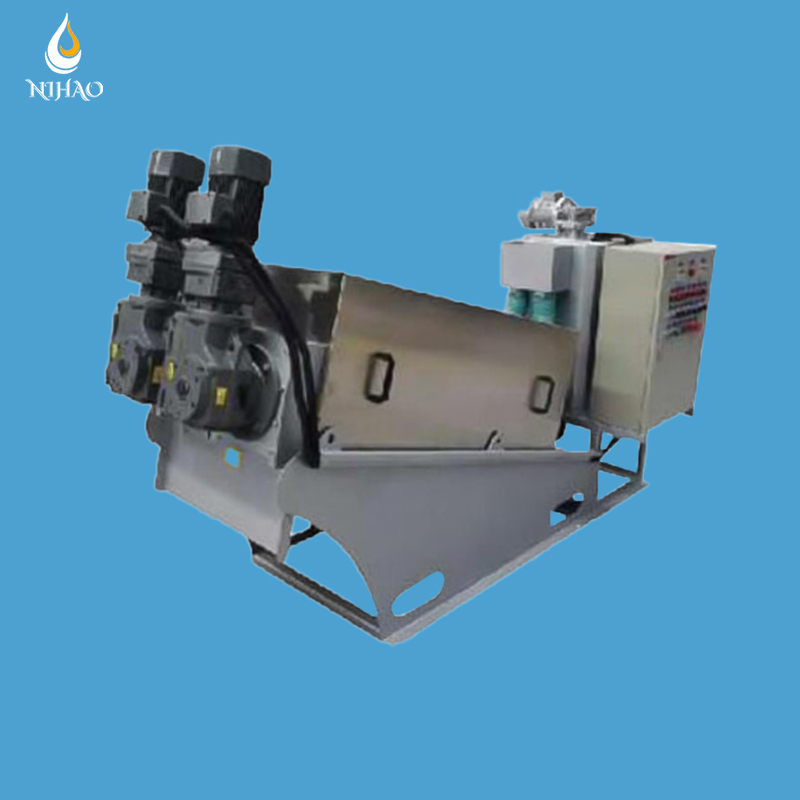

NH-132

Číslo položky: NH-132
DS štandard: 12-20 kg/h
Teoretická referencia pre objem spracovania kalu: 2 m3/h (MLSS-10000 mg/l)
Rozmery: 2100 x 850 x 1150 mm
Špecifikácia čapu: 132 mm x 2 ks
Čistá hmotnosť: 360 kg
Prevádzková hmotnosť: 400KG

Zobraziť parametre

Zobraziť výkresy

NH-132 NÁZOV ČASTI
NIE	názov	Materiál	Poznámky
①	Odvodňovacie teleso	SUS304
②	Výtok Výška otvoru na bahno od zeme	SUS304	Clona: 4-20
③	Spodná doska odvodňovacieho telesa	SUS304	L200Š250V450 (mm)
④	Dávkovacia nádrž	SUS304	L330Š330V550 (mm
⑤	Flokulačná miešacia nádrž	SUS304	Skrutkový kašovitý typ
⑥	Miešací tankový mixér	SUS304
⑦	Rúrka na nastavenie hladiny kvapaliny	SUS304
⑧	Solenoidový ventil prívodu vody	SUS304	DN20
⑨	Spínač hladiny kvapaliny	SUS304
⑩	Elektrická ovládacia skriňa	SUS304	Voliteľné

PRIPOJENIE ROZHRANIA
NIE	názov	Kaliber	Časť pripojenia
NH-1	Port na dopravu kalu	DN40	PVC rozhranie
NH-2	Výstupný otvor filtrátu	DN80	Vnútorný drôt (304)
NH-3	Prístav na prívod vody	DN20	PVC rozhranie
NH-4	Port na prepravu chemickej kvapaliny	DN20	PVC rozhranie
NH-5	Refluxný port	DN80	PVC rozhranie
NH-6	Vypúšťací otvor zmiešavacej nádrže	DN50	Guľový ventil (PVC)

VÝBEROVÉ PARAMETRE
Kapacita spracovania	12~20 (DS-kg/h)
Spotreba elektriny	0,3 kW/h
Spotreba splachovacej vody	24 l/h
Rýchlosť pridávania polymérneho flokulantu	Pre DS/T~0,3 %
Frekvencia riadenia údržby	5 min/deň
Tlak prívodu vody	0,1 až 0,2 MPa
Vzdialenosť vypúšťania bahna od zeme	300 mm
Mechanická veľkosť	L2000Š700V1060(mm)
Cista hmotnost	360 kg
Prevádzková hmotnosť	400 kg

ČÍTAJ VIAC

NH-131

Číslo položky: NH-131
DS Štandard: 6 – 10 kg/h
Teoretická referencia pre objem spracovania kalu: 1 m3/h (MLSS-10000 mg/l)
Rozmery: 1960 x 800 x 1150 mm
Špecifikácie skrutky: 130 mm x 1 ks
Čistá hmotnosť: 182 kg
Prevádzková hmotnosť: 280KG

Zobraziť parametre

Zobraziť výkresy

NH-131 NÁZOV ČASTI
NIE	názov	Materiál	Poznámky
①	Odvodňovacie teleso	SUS304
②	Výtok Výška otvoru na bahno od zeme	SUS304	280 mm
③	Spodná doska odvodňovacieho telesa	SUS304	Clona 4-420
④	Dávkovacia nádrž	SUS304	L200" Š250*V450 (mm)
⑤	Flokulačná miešacia nádrž	SUS304	L330W330*H550(mm)
⑥	Miešací tankový mixér	SUS304	Skrutkový kašovitý typ
⑦	Rúrka na nastavenie hladiny kvapaliny	SUS304
⑧	Solenoidový ventil prívodu vody	SUS304	DN20
⑨	Spínač hladiny kvapaliny	SUS304
⑩	Elektrická ovládacia skriňa	SUS304	Voliteľné

PRIPOJENIE ROZHRANIA
Nie	názov	Kaliber	Časť pripojenia
NH-1	Port na dopravu kalu	DN40	PVC rozhranie
NH-2	Výstupný otvor filtrátu	DN80	Vnútorný drôt (304)
NH-3	Prístav na prívod vody	DN20	PVC rozhranie
NH-4	Port na prepravu chemickej kvapaliny	DN20	PVC rozhranie
NH-5	Refluxný port	DN80	PVC rozhranie
NH-6	Vypúšťací otvor zmiešavacej nádrže	DN50	Guľový ventil (PVC)

PARAMETRE VÝBERU
Kapacita spracovania	6-10 (D5-kg/h)
Spotreba elektriny	0,2 kW/h
Spotreba splachovacej vody	24 l/h
Rýchlosť pridávania polymérneho flokulantu	Pre DST~0,3 %
Frekvencia riadenia údržby	5 min/deň
Tlak prívodu vody	0,1 až 0,2 MPa
Vzdialenosť vypúšťania bahna od zeme	280 mm
Mechanická veľkosť	L2000Š700V1060(mm)
Cista hmotnost	182 kg
Prevádzková hmotnosť	280 kg

ČÍTAJ VIAC

Oceľový kryt a PMMA okná sú bezpečnejšie

Kryt z nehrdzavejúcej ocele s dvoma držadlami na hornej časti hlavného ramena a zosilnené okná z polymetylmetakrylátového skla v oboch veľkostiach. Kryt robí zariadenie bezpečnejším a pracovníkom pri behu. Tiež pracovník môže pozorne skontrolovať stroj pri spustení cez Windows.

Zabezpečte bezpečnosť

Oceľový zavlažovací systém predĺži životnosť

Sprinker systém je veľmi dôležitý pre odvodňovací systém, je to najjednoduchšie demagerovateľný systém pri použití, všetky časti Juntai Screw Press postrekovacieho systému sú vyrobené z SS304, vrátane potrubia, vstreku a trysky, nikdy nebude je potrebné vymeniť trysku rozprašovača.

Dlhší život

Detailná záruka kvality

Nihao fucus na každom detaile Screw Press, ako je hladký povrch, ochrana kábla, stabilný drôt, polomer a hladké uhly, zváraná línia a všetky detaily, Juntai sa snaží robiť to najlepšie, ako vieme, a to je tiež spôsob, ako zabezpečiť kvalitu.

Detailné zameranie

Náterová vrstva z kobaltovej zliatiny robí skrutky tvrdšími

Všetky skrutky odvodňovacieho stroja Nihao sú privarené vrstvou kabaltovej zliatiny, ktorá je oveľa tvrdšia ako vrstva SS304, a s vrstvou waer z Aobaltovej zliatiny je skrutka tvrdšia a dá sa používať mnoho rokov.

Tvrdšia skrutka

Nemecko Riadiaca skriňa Schneider Electric

Odvodňovací stroj Nihao je inštalovaný s nemeckou ovládacou skrinkou Schneider Electric, táto vysokokvalitná ovládacia skrinka môže lepšie zabezpečiť bezpečnosť.

Nemecko Schneider

Tlaková vodná pištoľ s hadicou zo sklenených vlákien Čistiť jednoduchšie

Čistiť jednoduchšie

Vybavený predzahusťovacou nádržou a lepšie zvládajúci kal s nízkou koncentráciou.

Vylepšené gravitačné zahusťovanie nedostatky a realizované vysoko efektívne zahusťovanie. Vločkovanie a zahusťovanie sú integrované, odvodnenie je jednoduchšie. V kombinácii s regulačnou koncovou doskou je možné optimalizovať koncentráciu kalu.

Pevné a pohyblivé krúžky nahrádzajú filtračnú tkaninu.

Rotácia skrutkového hriadeľa tlačí na oddelenie pohyblivých krúžkov od pevných krúžkov, čo prináša samočistiaci proces nepretržite a automaticky. To umožňuje stabilné a konštantné odvodňovanie bez závislosti na vysokotlakovej preplachovacej vode, aby sa zabránilo upchávaniu. To tiež umožňuje, aby bol ideálny pre zaolejované kaly, ktoré ľahko spôsobujú upchávanie a ťažko sa ošetrujú inými typmi odvodňovacích zariadení.

Nízka hlučnosť, nízke vibrácie, úspora energie, úspora vody.

Ako hlavný komponent sa skrutka otáča veľmi pomaly rýchlosťou 2-4 ot./min., nie je potrebná veľká integrácia ako valčeky, takže spotrebuje veľmi nízku energiu a tým je šetrná k životnému prostrediu. Spotreba energie závitovkového lisu je 1/20 odstredivky, ktorá vyžaduje rotáciu pri vysokej rýchlosti, 1/8 pásového lisu, čo je len 0,01-0,1 Kwh/kg-DS.Jeho unikátny samočistiaci mechanizmus zabraňuje upchávaniu sieťky filtra, potom nie je potrebné veľké množstvo prevencie zanášania vodou. Potrebné množstvo čistiacej vody je asi 1/115 pásového lisu a 1/62 odstredivky.

Znížiť náklady na investície do infraštruktúry, zlepšiť účinok liečby.

Závitovkový lis môže priamo spracovať kal z prevzdušňovacej nádrže a druhej sedimentačnej nádrže, takže nie je potrebné zahusťovanie kalu a nádrž na skladovanie kalu. Investície do infraštruktúry možno výrazne ušetriť a možno sa vyhnúť problémom s uvoľňovaním fosforu. Takto je možné zlepšiť defosforizáciu systému čistenia odpadových vôd. Ušetrite investície do infraštruktúry aj na zmiešavač, vzduchový kompresor, umývacie čerpadlo a ďalšie súvisiace zariadenia. Menšia stopa zaberá, menšie investície do infraštruktúry odvodňovacieho zariadenia.

Plne automatické ovládanie, jednoduchá obsluha a správa.

Skrutkový lis nemá žiadne komponenty ako filtračná tkanina alebo pór filtra, ktoré sa ľahko upchávajú. Prevádzka je bezpečná a jednoduchá. Stroj je možné ovládať aj automaticky pomocou riadiacej skrine.

Široký rozsah použitia.

Môže byť široko používaný v komunálnych odpadových vodách, potravinách, jatočnom chove, tlači a farbení, ropnom chemickom priemysle, výrobe papiera, kožiarskom, farmaceutickom a inom priemysle na odvodňovanie kalov.

Špeciálne navrhnutý skrutkový lis má širokú škálu typov, kapacita pokrýva od 0,5 kg-DS/h do 1320-1768 kg-DS/h.

Dokáže si poradiť s odpadovou vodou vrátane surovej odpadovej vody, aktivovanej kalovej vody, chemicky vyzrážaného kalu, kalu DAf.

Vieme poskytnúť aj najvhodnejší technický návrh na základe skutočnej potreby.

Opýtajte sa odborníka

Typ	Štaardný objem spracovania DS		Teoretická referencia pre objem spracovania kalu (špecifický objem úpravy je určený flokulačným účinkom kalu a chemikálií)
Typ	Nízka koncentrácia→Vysoká koncentrácia		2000 mg/l	2000 mg/l	2000 mg/l	2000 mg/l	2000 mg/l	2000 mg/l
Kapacita spracovania kalu	kg/h	kg/h	m³/h	m³/h	m³/h	m³/h	m³/h	m³/h
NH-131	~6	~10	~3	~1.2	~1	~0,5	~0,4	~0,2
NH-132	~12	~20	~6	~2.4	~2	~1	~0,8	~0,4
NH-201	~9	~15	~4.5	~1.8	~1,5	~0,75	~0,6	~0,3
NH-202	~18	~30	~9	~3.6	~3	~1,5	~1.2	~0,6
NH-251	~20	~35	~4	~2	~1,5	~1	~0,8	~0,4
NH-301	~30	~50	~15	~6	~5	~2.5	~2	~1
NH-302	~60	~100	~30	~12	~10	~5	~4	~2
NH-303	~90	~150	~45	~18	~15	~7.5	~6	~3
NH-351	~60	~100	~30	~12	~10	~5	~4	~2
NH-352	~120	~200	~60	~24	~20	~10	~8	~4
NH-401	~90	~150	~45	~18	~15	~7.5	~6	~3
NH-402	~180	~300	~90	~36	~30	~15	~12	~6
NH-403	~270	~450	~135	~54	~45	~22.5	~18	~9
NH-404	~360	~600	~180	~72	~60	~30	~24	~12

Model	Špirálový hriadeľ technické údaje	Mechanická veľkosť			Cista hmotnost	Prevádzková hmotnosť
Model	Špirálový hriadeľ technické údaje	Dĺžka (premenná)	šírka (premenná)	Výška (premenná)	Cista hmotnost	Prevádzková hmotnosť
	mm*ks	mm	mm	mm	kg	kg
NH-131	130*1	1960	800	1150	182	280
NH-132	132*2	2100	850	1150	360	400
NH-201	200*1	2500	800	1450	315	420
NH-201	200*2	2600	950	1450	515	680
NH-251	250*1	2600	850	1500	450	700
NH-301	300*1	3100	900	1800	568	1200
NH-302	300*2	3400	1200	1800	968	2030
NH-303	300*3	3700	14500	1800	1358	2750
NH-351	350*1	3400	950	1900	800	1100
NH-352	350*2	3700	1400	1900	1400	3300
NH-401	400*1	3800	1100	2100	1085	2400
NH-402	400*2	4100	1500	2050	2200	4200
NH-403	400*3	4370	1800	2150	3300	6300
NH-404	400*4	4800	2600	2050	4500	7200

NIHAO SCREW (štandardná konfigurácia)

Kal z nádrže na riadenie prietoku sa privádza do nádrže na riadenie prietoku kalovým čerpadlom a je regulovaný prepadovým potrubím, čím sa prebytočný objem vracia do zásobníka kalu.

Flokulačná nádrž Miešajte a zmiešajte kal s polymérom, pričom sa formuje vhodné "floku".

Odvodňovací valec Upravený kal sa zahusťuje v zahusťovacia zóna valca a potom vnútorný tlak zvýšená v odvodňovacej zóne napomáha dobrému odvodneniu kalu.

Vypúšťací výstup pre kalový koláč Ďalší tlak sa aplikuje z výstupná strana s koncovou doskou, vypúšťanie kalového koláča s 20+ 5 % obsah pevných látok.

Štruktúra

technické údaje

Model	Kapacita (l/h)	Prášok násypka kapacita (L)	Materiál	Moc (KW)	Rozmery (mm)			Hmotnosť (kg)
Model	Kapacita (l/h)	Prášok násypka kapacita (L)	Materiál	Moc (KW)	L	W	H	Hmotnosť (kg)
NH-500L	50	65	SUS304	0.99	1400	1520	1520	280
NH-1000L	1000	65	SUS304	0.99	2000	1300	1300	410
NH-2000L	2000	65	SUS304	1.36	2400	1520	1520	550
NH-4000L	4000	6	SUS304	1.36	3000	1800	1800	680
NH-5000L	5000	65	SUS304	3.55	4000	1550	1550	960
NH-6000L	6000	65	SUS304	3.55	4000	1800	1800	1050
NH-8000L	8000	65	SUS304	4.65	4500	1800	1800	1280
NH-10000L	10000	100*2	SUS304	4.9	5000	1800	1800	1560

Automatická jednotka na prípravu polymérov je určená na prípravu práškových polymérov. Navrhnutá pre homogenitu koncentrácie flokulantu.

Optimalizovaný dizajn môže zabezpečiť, aby polymér prešiel procesom dozrievania s použitím najmenšej stopy.

Jednotka na prípravu PE polyméru je jednoduchá dávkovacia jednotka vyrobená z PE. Jednotka sa skladá z miešacieho motora, mixéra, dávkovacieho otvoru, prívodu vody a prívodu premývacej vody. Je to nízka cena, ktorá je použiteľná pre projekt v malom meradle, personál na mieste.

technické údaje

Model	Kapacita (l/h)	Rozmery (mm)			Moc (kw)	Miešací motor (kw)	Dávkovacia pumpa (kw)
Model	Kapacita (l/h)	L	W	H	Moc (kw)	Miešací motor (kw)	Dávkovacia pumpa (kw)
NH-500L-PE-1	500	830	1410	1580	1	0.75	0.25
NH-500L-PE-2	1000	830	1410	1580	2	0,75 x 2	0,25 x 2
NH-500L-PE-3	1500	2490	1410	1580	3	0,75 x 3	0,25 x 3
NH-1000L-PE-1	1000	1120	1720	1706	1	0.75	0.25
NH-1000L-PE-2	2000	2240	1720	1706	2	0,75 x 2	0,25 x 2
NH-1000L-PE-3	3000	3360	1720	1706	3	0,75 x 3	0,25 x 3
NH-2000L-PE-1	2000	1400	2000	2200	1.65	1.1	0.55
NH-2000L-PE-2	4000	2800	2000	2200	3.3	1,1*2	0,55 x 2
NH-2000L-PE-3	6000	6200	2000	2200	4.95	1,1*3	0,55 x 3

29. marca 2023
Výhody skrutkového lisu na odvodňovanie kalu pri čistení odpadových vôd

O skrutkovom lise na odvodňovanie kalu Závitovkový lis na odvodňovanie kalu je kritickou technológiou v procese čistenia odpadových vôd, ktorá sa používa na odstránenie obsahu vody z kalu alebo bios...
ČÍTAJ VIAC>
22. marca 2023
Prevádzkové postupy pre stroj na odvodňovanie kalu špirálového typu

1. Pre-Start Inspection 1) Inspect the equipment for any severe deformation or extensive damage to the paint (minor abrasions during transportation are normal). 2...
ČÍTAJ VIAC>
