Stroj na odvodnenie kalu skrutky je nový typ zariadenia na separáciu tuhých kvapalín, ktorý využíva princíp vytláčania skrutky. Platí silnú stlačiacu silu generovanú zmenou priemeru skrutky a rozstupu, spolu s malými medzerami medzi pohyblivými a pevnými krúžkami, aby sa dosiahla odvodenie kalu stlačením.
1.Ponenti skrutkového stlačeného stroja

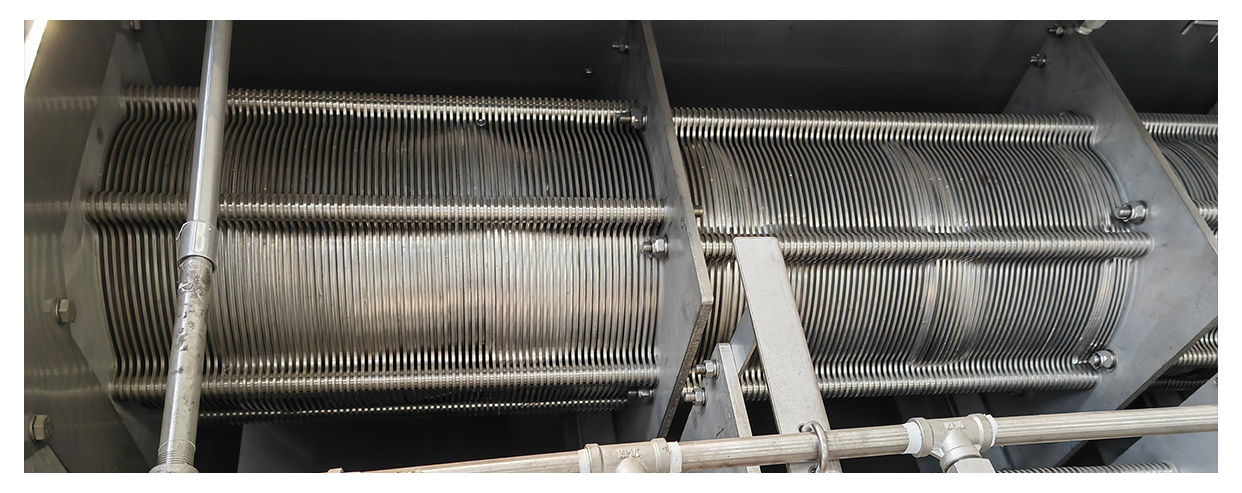

1) Telo skrutky
-Konzervátory pevných krúžkov, pohyblivých krúžkov, špirálového hriadeľa, skrutiek, rozperiek a spojovacích dosiek.
-Pevné krúžky sú spojené šiestimi skrutkami, medzi nimi sú umiestnené rozpery a pohybujúce sa krúžky.
-Špirálová hriadeľ prechádza stredom pevných a pohybujúcich sa krúžkov, okolo neho sa pohybujú pohyblivé krúžky.

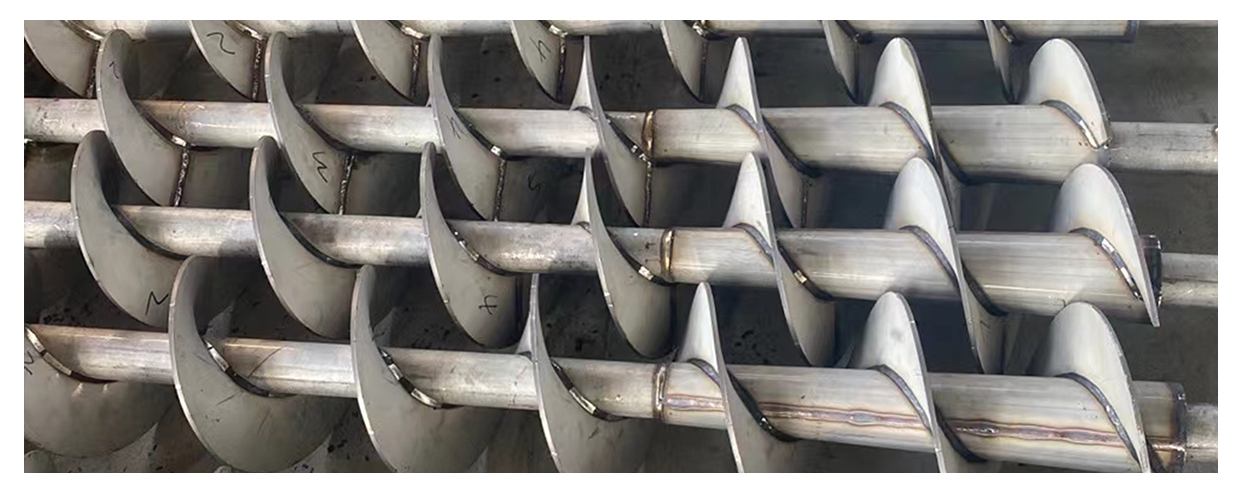

2) Špirálová hriadeľ
-Zložte hriadeľ a špirálové čepele. Hriadeľ sa zvára z pevného hriadeľa a dutej hriadeľa.
-Zostavenie, tuhé a dutiny sú najskôr zvárané a potom sa hrubé otáčajú, aby sa zabezpečila koaxitulita. Špirálové čepele sa potom úplne zvárajú k hriadele.

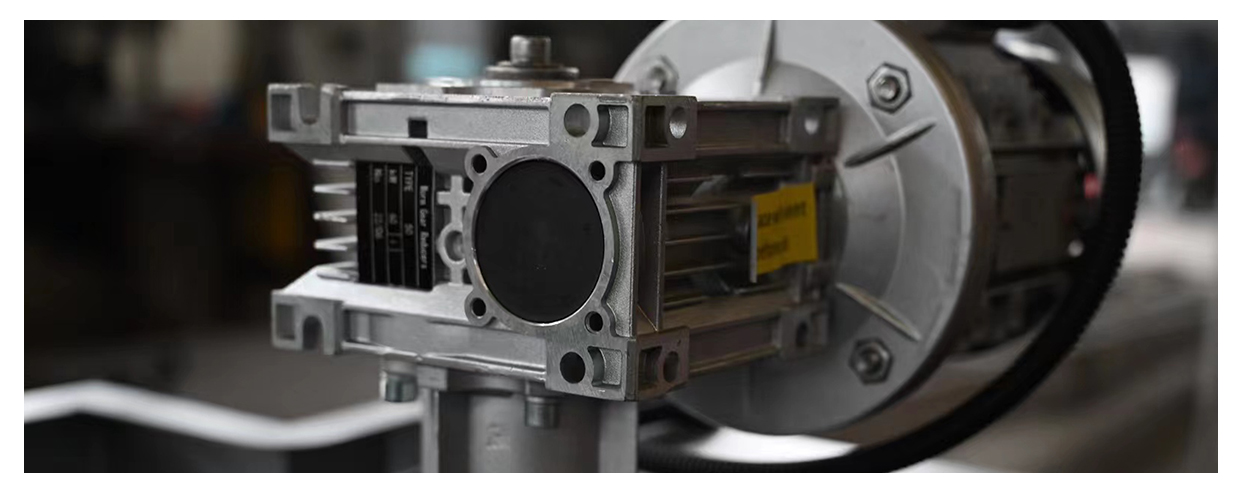

3) jednotka pohonu
-Servuje ako zdroj napájania stroja, ktorý priamo ovplyvňuje celkový výkon.
-Spravidla sa používajú motory s vysokým výkonom, s ochranným hodnotením IP54 a izolácie triedy F.
4) Tank filtrate
-Zváraná štruktúra použitá na zhromažďovanie filtrátu prepustenej počas odvodňovania.
-Umiestnené k rámu so skrutkami a vybavené prírubami pre externé pripojenia.
5) miešací systém
-Dôkladné miešanie kalu a flokulantov, aby sa vytvorili vločky pred vstupom do odvodňovacej sekcie.

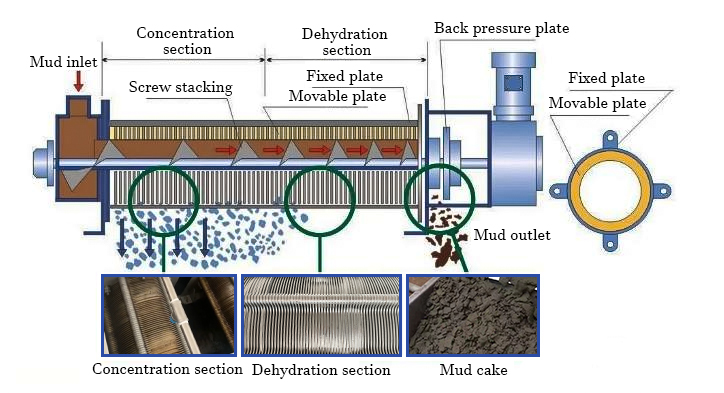

2. Správny princíp lisu skrutky
Po predbežnom zhrubnutí gravitácie v koncentračnej zóne sa kal prepravuje do odvodňovacej zóny. Keď sa pohybuje vpred, klesajúca medzera medzi krúžkami a tónom špirálového hriadeľa v kombinácii s odporom zo zadnej tlakovej doštičky vytvára vysoký vnútorný tlak, nepretržite znižuje objem a dosahuje účinnú devastáciu.
1) Koncentrácia
-Keď sa špirálový hriadeľ otáča, viac naskladaných krúžkov sa pohybuje voči sebe navzájom, čo umožňuje vode odfiltrovať sa cez medzery pod gravitáciou a dosahuje rýchlu koncentráciu.
2) Odvodnenie
-Koncentrovaný kal sa zvyšuje rotáciou špirálového hriadeľa.
-Doplňujte výstup, rozstup a medzery medzi krúžkami postupne klesajú a komprimujú kal.
-Zadná tlaková doska zvyšuje vnútorný tlak, vytlačí vodu von a produkuje kalový koláč s vysokým obsahom obsahu.
3) Mechanizmus samoliečenia
-Rotácia špirálového hriadeľa poháňa pohybujúce krúžky a vytvára nepretržitý relatívny pohyb medzi pevnými a pohybujúcimi sa krúžkami, aby sa zabránilo upchávaniu.
3. Postup
-Vaturtup: Aktivujte sprejový systém 10 minút pred kŕmením kalu. Kalový kal tečie späť cez prepadový port.

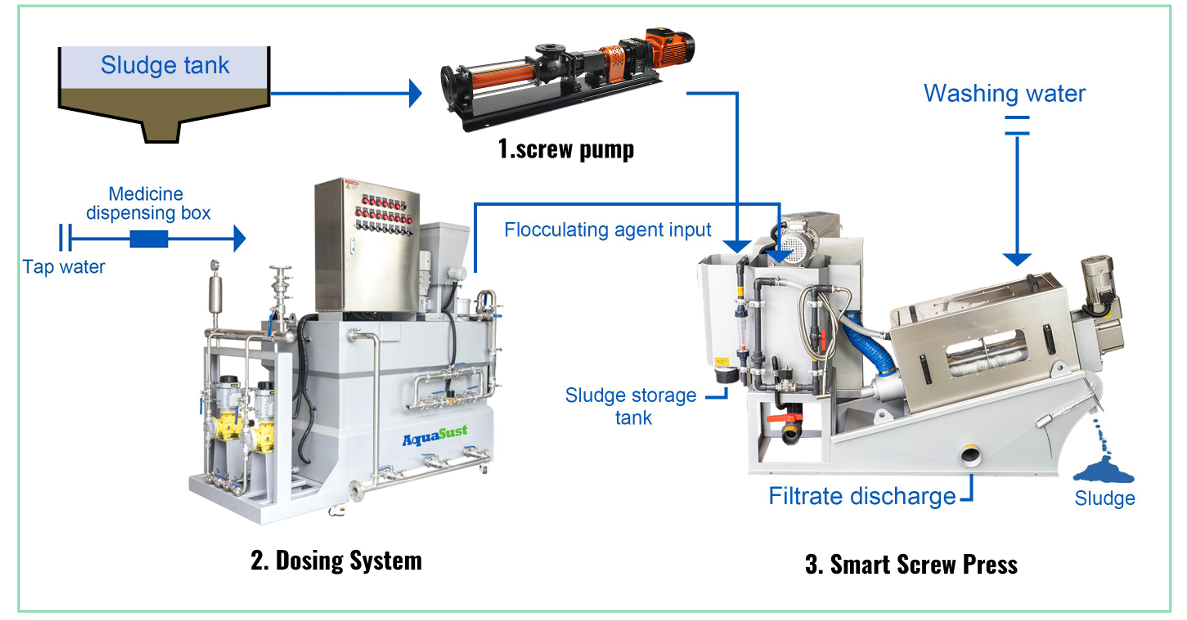

-Proces: Kaly sa zmesia s flockulantom v miešacej nádrži za vzniku flocov, potom vstúpi do odvodňovacej sekcie. Voda odteká medzerami kruhu, zatiaľ čo kal je stlačený a prepustený ako suchý koláč.
-Shutdown: Spustite sprejový systém 30 minút pred zastavením, aby ste vyčistili zvyškový kal z hriadeľa a krúžkov.
3. Prípravy
-Automation: Plne automatizovaná prevádzka znižuje náklady na pracovnú silu.
-Vysoká účinnosť: nepretržité spracovanie s veľkou kapacitou a vysokou rýchlosťou odvodňovania.
-Anti upchávky: Samostatný dizajn zaisťuje stabilnú dlhodobú prevádzku.
-Vleteľnosť: Materiály odolné voči opotrebeniu Rozširujú životnosť zariadenia.
