Pochopenie veľkosti pórov membránového filtra: Komplexný sprievodca

Typy membránovej filtrácie založené na veľkosti pórov

Široké spektrum výziev na filtráciu, od odstránenia veľkých suspendovaných tuhých látok po oddelenie jednotlivých iónov, si vyžaduje celý rad membránových technológií. Tieto technológie sa primárne vyznačujú charakteristickou veľkosťou pórov, čo vedie k klasifikácii do štyroch hlavných typov membránovej filtrácie: mikrofiltrácia, ultrafiltrácia, nanofiltrácia a reverzná osmóza. Každý typ ponúka špecifickú úroveň oddelenia a je vhodný pre odlišné aplikácie.

Mikrofiltrácia (MF)

Mikrofiltrácia (MF) predstavuje najhrubší koniec membránovej filtrácie. MF membrány sú určené na odstránenie suspendovaných tuhých látok, baktérií a veľkých koloidov z kvapalín alebo plynov.

• Veľkosti pórov: Zvyčajne sa pohybuje 0,1 až 10 mikrónov (um) . Bežné a široko používané veľkosti pórov: 0,22 um, 0,45 um, 0,8 um

Štaardizácia: Mnoho regulačných usmernení a priemyselných naleboiem (napr. Pre testovanie kvality vody, farmaceutická výroba) špecifikuje použitie určitých veľkostí pórov, najmä 0,22 um a 0,45 um.

• Typické aplikácie:
  • Úprava vody: Odstránenie suspendovaných tuhých látok, zákalu a protozoa (ako Giardia a Kryptosporidium ) z pitnej vody. Používa sa ako predbežná liečba pre ďalšie membránové procesy (UF, NF, RO).
  • Jedlo a nápoj: Objasnenie ovocných šťavy, vína a piva; Odstránenie kvasiniek a baktérií pri spracovaní mlieka.
  • Farmaceutiká: Sterilizácia studených tekutín, objasnenie biologických roztokov.
  • Biotechnológia: Zber buniek, separácia biomasy.

• 0,22 µm:

  • „Sterilizujúca známka“: Toto je zlatý štaard pre sterilná filtrácia . Väčšina baktérií je väčšia ako 0,22 um, takže filter s touto veľkosťou pórov sa všeobecne považuje za účinný pri odstraňovaní baktérií a zabezpečení sterility v kvapalinách. To je rozhodujúce pre farmaceutiká, biotechnológiu (napr. Príprava médií bunkovej kultúry) a na výrobu sterilnej vody.
  • Je dôležité si uvedomiť, že zatiaľ čo odstraňuje väčšinu baktérií, niektoré veľmi malé baktérie (napríklad Mykoplazma ) a vírusy môžu prejsť.

• 0,45 µm:

  • Všeobecná mikrobiologická filtrácia: Táto veľkosť pórov je široko prijatá pre mikrobiologická analýza , vrátane testovania vody a kontroly kvality potravín/nápojov. Je vynikajúci na zachytenie najbežnejších baktérií na vymenovanie (počítanie kolónií), pretože umožňuje dobrú difúziu živín cez póry, čo podporuje robustný bakteriálny rast na povrchu filtra po filtrácii.
  • Objasnenie: Často sa používa aj pre všeobecné objasnenie roztokov na odstránenie častíc, väčšie mikroorganizmy a zákal, bez toho, aby nevyhnutne dosiahli plnú sterilitu.

• 0,8 µm:

  • Odstraňovanie častíc a predbežná filtrácia: Často používané pre Hrubšie odstránenie častíc A ako a predfiltrový na ochranu jemnejších membrán (ako 0,45 um alebo 0,22 um filtre) pred predčasným upchávaním väčších zvyškov.
  • Konkrétne mikrobiologické aplikácie: Niekedy sa používa na špecifické mikrobiologické testy alebo monitorovanie častíc, kde je potrebné zachovať väčšie častice alebo špecifické typy buniek, pričom sa umožňuje prejsť menšie komponenty. Bežné pri monitorovaní vzduchu (napr. Analýza azbestu) a niektoré analýzy tekutín.

• 1,0 µm:

  • Hrubá filtrácia/predbežná filtrácia: Všeobecne používané pre hrubá filtrácia na odstránenie väčších suspendovaných tuhých látok, sedimentu a hrubých častíc z kvapalín. Toto je bežné predbežná filtrácia Krok v mnohých priemyselných a laboratórnych procesoch predĺžiť životnosť následných jemnejších filtrov.
  • Zber/objasnenie buniek: Môže sa použiť v niektorých biologických aplikáciách na zber väčších buniek alebo na objasnenie vysoko zakalených roztokov.

Ultrafiltrácia (UF)

Ultrafiltrácia (UF) pracuje v jemnejšej mierke ako mikrofiltrácia, ktorá je schopná odstrániť menšie častice a makromolekuly. UF membrány si zvyčajne zachovávajú vírusy, proteíny a väčšie organické molekuly, pričom umožňujú prechádzať vodou a menšími rozpustenými soli.

• Veľkosti pórov: Od 0,01 až 0,1 mikrónov (um) alebo často vyjadrené ako Ochrana molekulovej hmotnosti (MWCO) od 1 000 do 500 000 Daltonov. MWCO sa vzťahuje na približnú molekulovú hmotnosť najmenšieho globulárneho proteínu, ktorý je 90% zachovaný membránou.
• Typické aplikácie:
  • Úprava vody: Odstránenie vírusov, endotoxínov, koloidov a makromolekúl na čistenie pitnej vody; čistenie odpadových vôd na opätovné použitie.
  • Jedlo a nápoj: Koncentrácia mliečnych bielkovín, objasnenie štiav, zotavenie enzýmov.
  • Pharmaceuticals & Biotechnology: Koncentrácia a čistenie proteínov, enzýmov a vakcín; Odstránenie pyrogénov.
  • Priemyselné: Separácia emulzie oleja/vody, regenerácia farby v procesoch elektrokoatov.

Nanofiltrácia (NF)

Membrány nanofiltrácie (NF) sa často označujú ako „voľne odmietajúce Membrány RO“, pretože z hľadiska schopností oddelenia spadajú medzi UF a RO. Membrány NF sú účinné pri odstraňovaní multivalentných iónov (ako ióny tvrdosti), niektorých menších organických molekúl a väčšiny vírusov, pričom umožňujú monovalentné ióny (ako chlorid sodný) a vodu prechádzajú voľnejšie ako RO membrány.

• Veľkosti pórov: Od 0,001 až 0,01 mikrónov (um) alebo MWCO zvyčajne od 150 do 1 000 daltonov.
• Typické aplikácie:
  • Zmäkčenie vody: Odstránenie tvrdosti (vápnik, horčík) z vody bez vyžadovania chemickej regenerácie.
  • Pitná voda: Odstránenie farieb, pesticídov a rozpusteného organického uhlíka (DOC).
  • Jedlo a nápoj: Demineralizácia srvátky, rafinácia cukru, koncentrácia produktu.
  • Farmaceutiká: Koncentrácia antibiotík, odsoľovanie.
  • Priemyselné: Odstránenie farbiva z odpadovej vody, oddelenie špecifických komponentov v chemických procesoch.

Reverzná osmóza (RO)

Reverzná osmóza (RO) predstavuje najlepšiu úroveň separácie membrány, ktorá je schopná odmietnuť prakticky všetky rozpustené soli, anorganické molekuly a väčšie organické molekuly. Funguje tým, že vyvíja tlak väčší ako osmotický tlak, čo núti vodu cez extrémne hustú membránu a zároveň zanecháva rozpustené nečistoty.

• Veľkosti pórov: Účinne <0,001 mikrónov (um) alebo nekurníkový V tradičnom slova zmysle pracuje viac na mechanizme roztoku difúzie. Primárne odmietajú na základe náboja a veľkosti, čím účinne odstraňujú ióny.
• Typické aplikácie:
  • OSALINÁCIA: Konverzia morskej vody alebo brakickej vody na pitnú vodu.
  • Výroba vody v ultrapúre: Výroba vysokokvalitnej vody pre elektroniku, farmaceutiky a výrobu energie.
  • Čistenie odpadových vôd: Čistenie na vysokej úrovni na opätovné použitie a výtok vody.
  • Jedlo a nápoj: Koncentrácia ovocných štiav, produkcia deionizovanej vody.
  • Priemyselné: Spracovanie čistenia vody, obnovenie produktu.

Viac súvisiace:

Úvod do membránových filtrov a veľkosť pórov

Membránové filtre sú sofistikované separačné nástroje, ktoré revolúciou v rôznych odvetviach, od čistenia vody po farmaceutiká. Vo svojom jadre tieto filtre fungujú tak, že pôsobia ako selektívne prekážky, čo umožňuje prejsť určitými látkami a zároveň zachovať ostatné. Účinnosť membránového filtra pri vykonávaní tejto kritickej úlohy sa takmer úplne závisí od jednej zásadnej charakteristiky: jeho veľkosť pórov .

Veľkosť pórov membránového filtra diktuje, ktoré častice, molekuly alebo dokonca ióny môžu byť oddelené od prúdu tekutiny. Predstavte si mikroskopické sito; Veľkosť dier v tomto sive určuje, čo prechádza a čo sa chytí. Podobne sa miniskulárne póry v membránovom filtri skonštruujú do špecifických rozmerov, aby sa dosiahli požadované výsledky separácie.

Pochopenie veľkosti pórov membrány je prvoradé v procesoch filtrácie. Nesprávne vybraná veľkosť pórov môže viesť k neefektívnej filtrácii, predčasnému znečisteniu membrány alebo dokonca poškodeniu samotnej membrány. Naopak, výber optimálnej veľkosti pórov zaisťuje účinnú separáciu, rozširuje membránovú životnosť a nakoniec vedie k efektívnejším a ekonomickejším procesom.

Teraz sa ponoďte do zložitého sveta veľkosti pórov membránového filtra. Budeme definovať:

* Čo skutočne znamená veľkosť pórov
* Preskúmajte rôzne kategórie filtrácie membrány na základe veľkosti pórov
* Diskutujte o faktoroch ovplyvňujúcich výber veľkosti pórov
* Zdôraznite rôzne aplikácie, v ktorých sú tieto filtre nevyhnutné.

* Ďalej preskúmame metódy na určenie veľkosti pórov, riešenia spoločných výziev a pozretie na vzrušujúce trendy formujúce budúcnosť membránovej technológie.

Aká je veľkosť pórov?

V jadre každého procesu filtrácie membrány leží koncept veľkosť pórov . V kontexte membránových filtrov sa veľkosť pórov vzťahuje na Priemerný priemer mikroskopických otvorov alebo kanálov, ktoré prenikajú do membránového materiálu . Tieto póry nie sú iba diery, ale skôr zložité dráhy navrhnuté tak, aby umožnili priechod tekutín, zatiaľ čo fyzicky blokujú častice väčšie ako ich definované rozmery.

Jednotky merania pre veľkosť pórov sú zvyčajne vyjadrené mikróny (µm) or nanometre (NM) . Uviesť tieto jednotky do perspektívy:

• 1 mikrón (um) je jedno milióntiny meter ( $10^{-6}$ metre). Na porovnanie majú ľudské vlasy s priemerom približne 50-100 um.
• 1 nanometer (nm) je jedna miliardta meter ( $10^{-9}$ metre). Jedna molekula vody má priemer približne 0,27 nm.

Výber jednotky často závisí od rozsahu filtrácie. Mikóny sa bežne používajú na väčšie veľkosti pórov nachádzajúcich sa pri mikrofiltrácii, zatiaľ čo nanometre sú častejšie pri diskusii o mimoriadne jemných póroch ultrafiltrácie, nanofiltrácie a reverzných osmóznych membrán.

Hlboký vplyv veľkosti pórov na efektívnosť filtrácie nie je možné nadhodnotiť. Priamo diktuje výbava na oddelenie. Predstavte si membránu s veľkosťou pórov 0,2 um. Táto membrána je určená na udržanie akejkoľvek častice alebo mikroorganizmu väčšieho ako 0,2 um, pričom umožňuje prechádzať menšie molekuly a voda.

• Menšie veľkosti pórov Všeobecne vedie k vyššej účinnosti filtrácie, pretože môžu odstrániť jemnejšie častice, rozpustené tuhé látky a dokonca aj niektoré vírusy. Toto však často prichádza za cenu zníženého toku (prietok) a zvýšeného poklesu tlaku cez membránu, pretože odpor proti prietoku je vyšší.
• Väčšie veľkosti pórov Umožnite vyšším tokom a požiadavkám na nižší tlak, vďaka čomu sú vhodné na odstránenie hrubších častíc alebo pre predbežné filtračné kroky. Kompromis je však nižší stupeň oddelenia a neschopnosť odstrániť veľmi jemné kontaminanty.

Preto je starostlivý výber veľkosti pórov membrány kritickým konštrukčným parametrom, ktorý priamo koreluje s požadovanou úrovňou čistoty a prevádzkovou účinnosťou filtračného systému. Je to jemná rovnováha medzi dosiahnutím potrebnej separácie a udržiavaním praktického prietoku pre danú aplikáciu.

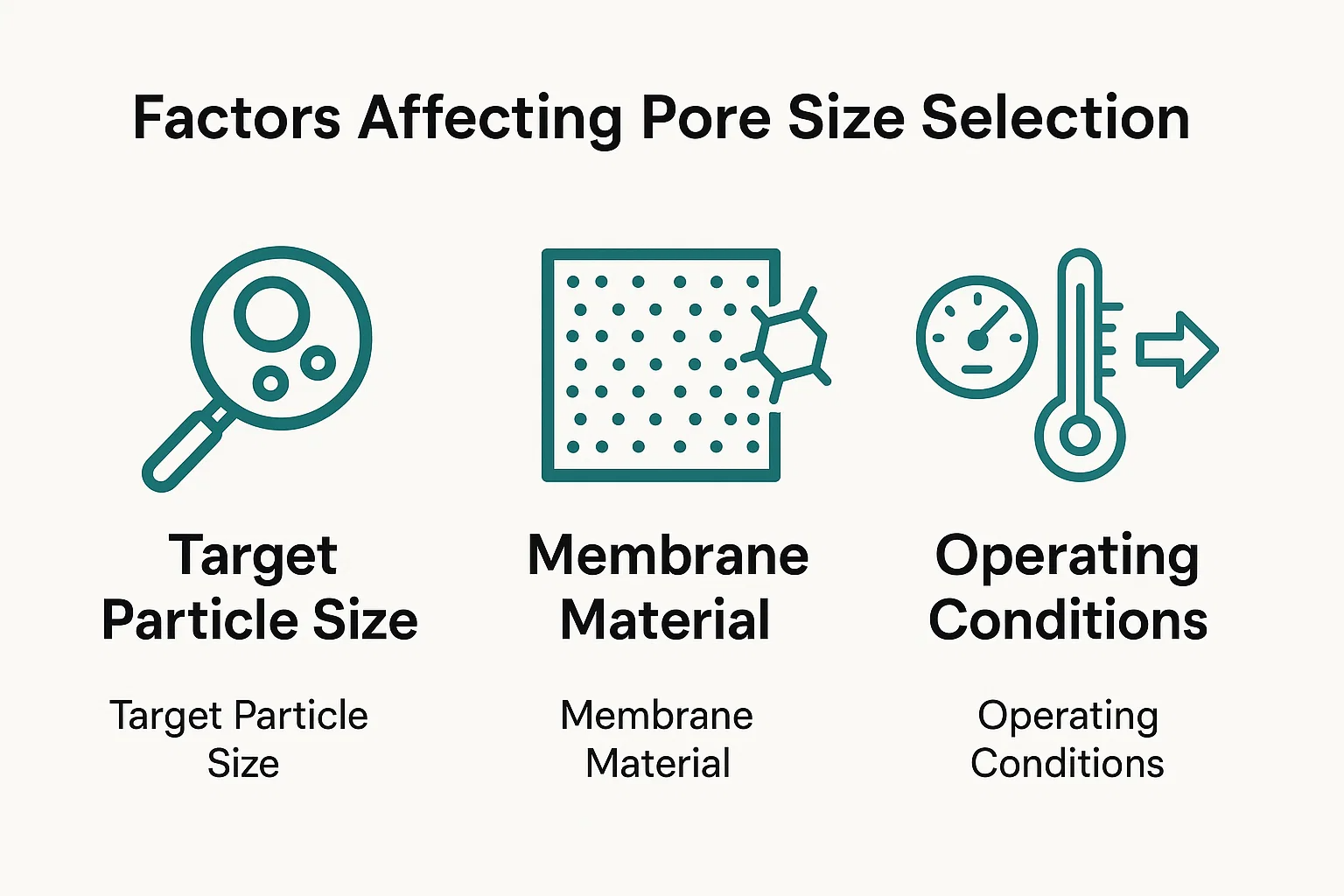

Faktory ovplyvňujúce výber veľkosti pórov

Výber správnej veľkosti pórov membránového filtra je kritickým rozhodnutím, ktoré má priamy vplyv na úspech, efektívnosť a nákladovú efektívnosť akéhokoľvek procesu filtrácie. Tento výber nie je svojvoľný; Je to starostlivý vyvažovací akt ovplyvnený niekoľkými kľúčovými faktormi, ktoré určujú požadované oddelenie, kompatibilitu membrány a prevádzkovú uskutočniteľnosť.

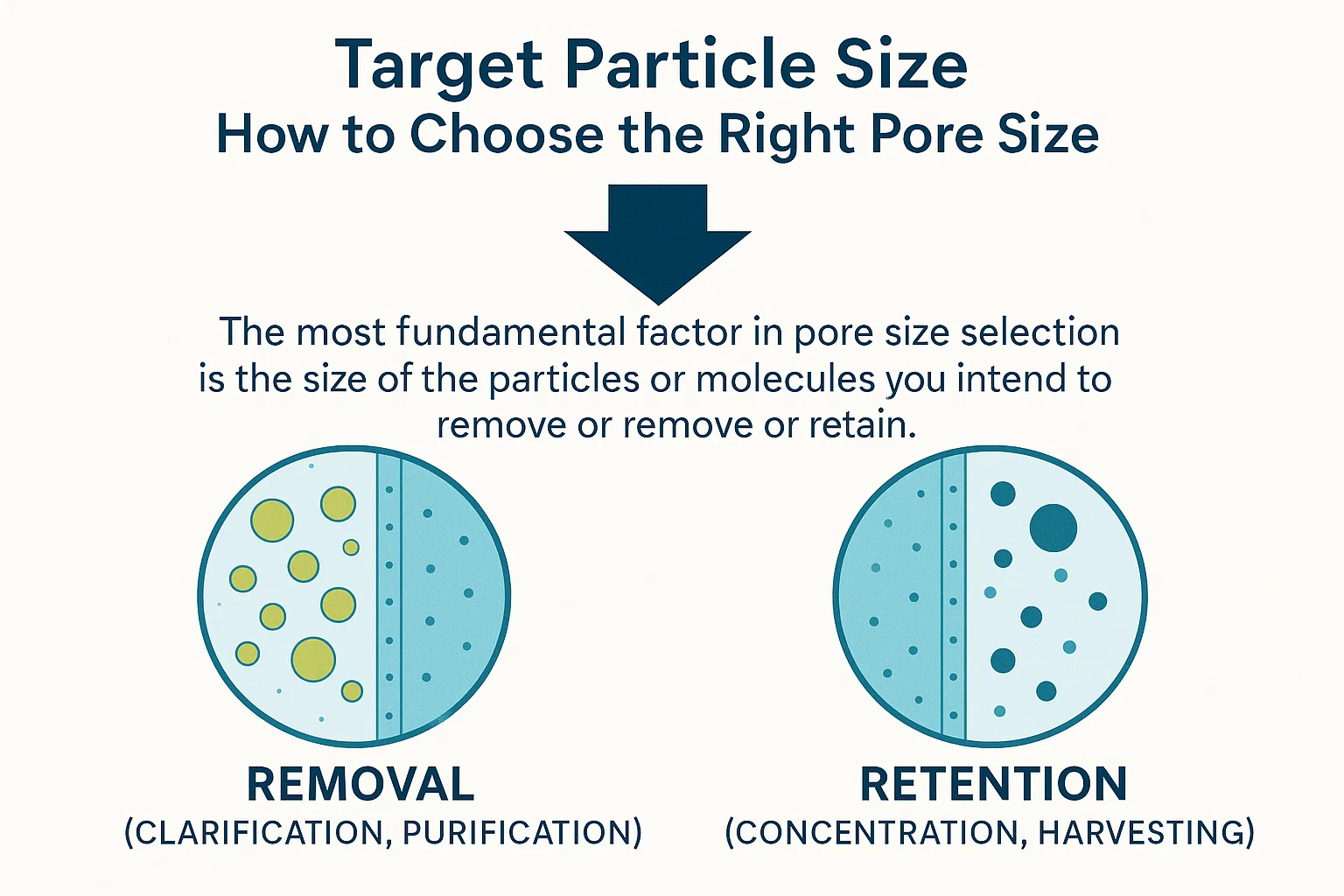

Veľkosť cieľových častíc: Ako zvoliť správnu veľkosť pórov

Najzákladnejším faktorom pri výbere veľkosti pórov je Veľkosť častíc alebo molekúl, ktoré máte v úmysle odstrániť alebo udržať .

• Na odstránenie (objasnenie, čistenie): Veľkosť pórov membrány musí byť výrazne menšia ako cieľová kontaminant. Napríklad, ak potrebujete odstrániť baktérie s priemernou veľkosťou 0,5 µm, pravdepodobne by ste vybrali mikrofiltračnú membránu s veľkosťou pórov 0,2 µm alebo menšou, aby ste zaistili účinnú zadržanie. Bežným pravidlom je zvoliť si veľkosť pórov 1/3 až 1/10 veľkosti najmenšej častice, ktorú chcete odstrániť, čo predstavuje tvar častíc a potenciálne membránové znečistenie.
• Pre retenciu (koncentrácia, zber): Naopak, ak je vaším cieľom sústrediť požadovanú látku (napr. Proteíny alebo bunky), veľkosť pórov membrány by mala byť dostatočne malá na to, aby si udržala cieľovú látku, pričom by umožnila prejsť rozpúšťadlom a menšími nečistotami. To je miesto, kde sa koncept obmedzenia molekulovej hmotnosti (MWCO) stáva obzvlášť dôležitým pre membrány UF a NF.

Pochopenie rozloženia veľkosti komponentov v prúde tekutiny je prvoradé. To si často vyžaduje predchádzajúcu analýzu toku podávania pomocou techník, ako je dynamický rozptyl svetla alebo mikroskopia.

Membránový materiál: Vplyv na veľkosť pórov a kompatibilitu

Materiál, z ktorého je konštruovaná membrána, hrá významnú úlohu v jej vlastnej štruktúre pórov, chemickej rezistencii a celkovej výkonnosti. Rôzne materiály sa požičiavajú rôznym rozsahom a aplikáciám veľkosti pórov:

• Polymérne membrány: Jedná sa o najbežnejší typ a zahŕňajú materiály ako polysulfón (PS), polyettersulfón (PE), polyvinylidén fluorid (PVDF), octcetát celulózy (CA), polyamid (PA) a polypropylén (PP).

  • Vplyv na veľkosť pórov: Výrobný proces (napr. Fázová inverzia, napínanie) a samotný polymér diktujú dosiahnuteľný rozsah a distribúciu veľkosti pórov. Napríklad celulózové membrány sa často používajú na všeobecnú filtráciu, kde sú požadované hydrofilné vlastnosti, zatiaľ čo PVDF je známy svojou chemickou rezistenciou a širokou dostupnosťou veľkosti pórov. Polyamid je dominantným materiálom pre membrány RO a NF kvôli vynikajúcim vlastnostiam odmietnutia soli.
  • Kompatibilita: Chemická kompatibilita membránového materiálu s napájacou tekutinou (pH, rozpúšťadlá, oxidátory) a čistiacimi chemikáliami je rozhodujúca. Použitie nekompatibilného materiálu môže viesť k degradácii membrány, zmenám veľkosti pórov a zlyhaniu systému. TEPLEHO OBMEDZENIA MATERIÁLNE tiež ovplyvňujú vhodnosť.

• Keramické membrány: Vyrobené z materiálov ako hliník, zirkón alebo titánia, tieto membrány sú zvyčajne robustnejšie.

  • Vplyv na veľkosť pórov: Keramické membrány vo všeobecnosti ponúkajú veľmi jednotné veľkosti pórov, vďaka čomu sú vhodné na presné oddelenia. Bežne sa nachádzajú v aplikáciách MF a UF.
  • Kompatibilita: Vykazujú výnimočnú chemickú a tepelnú stabilitu, čo im umožňuje vydržať tvrdé chemické prostredie, vysoké teploty a agresívne čistiace režimy, ktoré polymérne membrány nemôžu.

Prevádzkové podmienky: tlak, teplota a prietok

Podmienky, za ktorých funguje proces filtrácie, tiež výrazne ovplyvňujú výber veľkosti pórov a výkon membrány.

• Tlak: Ako sa uvádza, na prekonanie zvýšeného hydraulického odporu menších pórov je potrebný vyšší hnací tlak. Vybraná membrána musí byť schopná vydržať potrebný prevádzkový tlak bez zhutnenia alebo udržania poškodenia. Nedostatočný tlak povedie k nízkemu toku, zatiaľ čo nadmerný tlak môže poškodiť membránovú štruktúru.
• Teplota Teplota ovplyvňuje viskozitu tekutiny a následne tok cez membránu. Vyššie teploty vo všeobecnosti vedú k nižšej viskozite tekutiny a tým k vyššiemu toku. Membránové materiály však majú teplotné limity, za ktoré môže byť ohrozená ich štrukturálna integrita alebo stabilita veľkosti pórov.
• Prietok (tok): Požadovaný prietok Permeat (tok) je kritický konštrukčný parameter. Zatiaľ čo menšie póry ponúkajú lepšie oddelenie, vo svojej podstate poskytujú nižší tok pri danom tlaku. Návrh systému musí vyvážiť potrebu oddelenia s požadovanou priepustnosťou. Vyššie prietokové rýchlosti si môžu vyžadovať väčšie plochy membrány alebo vyššie prevádzkové tlaky, ktoré ovplyvňujú kapitálové a prevádzkové náklady.

Stručne povedané, výber pravej veľkosti pórov membránového filtra je viacstranné rozhodnutie, ktoré si vyžaduje dôkladné pochopenie charakteristík krmiva, požadovaný výsledok separácie, vlastnosti dostupných membránových materiálov a praktické obmedzenia operačného prostredia. Zlyhanie v tomto výbere môže viesť k nákladnej neefektívnosti alebo dokonca k zlyhaniu procesu.

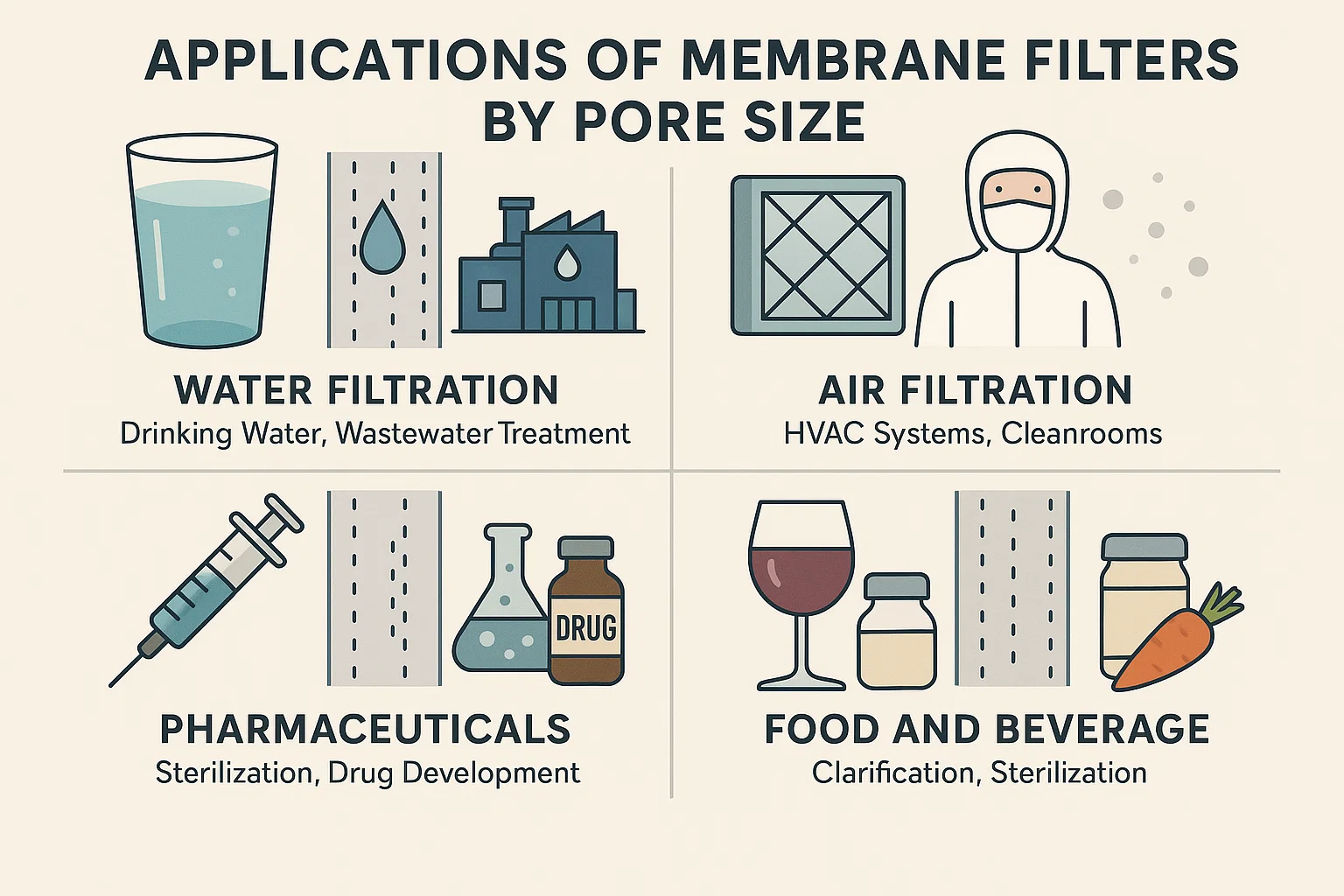

Aplikácie membránových filtrov podľa veľkosti pórov

Schopnosť membránových filtrov presné kontrolovať, čo prechádza a čo sa zachuje, najmä kvôli ich veľkostiam pórov s inžiniermi, ich robí nevyhnutnými v rozsiahlej škále priemyselných odvetví. Od zabezpečenia bezpečnej pitnej vody až po výrobu liekov na záchranu života sú tieto filtre ústredné pri procesoch čistenia, separácie a koncentrácie.

Filtrácia vody: pitná voda, čistenie odpadovej vody

Membránové filtre sú základnými kameňmi moderného úpravy vody, ktoré sa zaoberajú výzvami čistoty od makroskopických kontaminantov po mikroskopické patogény a rozpustené soli.

• Mikrofiltrácia (MF) a ultrafiltrácia (UF): Tieto membrány s veľkosťou pórov v 0,1 až 10 um (MF) and 0,01 až 0,1 um (UF) rozsah sa široko používa na odstránenie suspendovaných tuhých látok, zákalu, baktérií, protozoa (ako Kryptosporidium and Giardia ) a vírusy z zdrojov pitnej vody. Sú vynikajúcimi krokmi pred liečbou pre pokročilejšie membránové systémy, ktoré chránia jemnejšie membrány pred znečistením. Pri čistení odpadových vôd môže MF/UF produkovať vysokokvalitný odpad vhodný na výtok alebo dokonca opätovné použitie, účinným odstránením suspendovaných tuhých látok, baktérií a niektorých organických látok.
• Nanofiltrácia (NF): S veľkosťou pórov zvyčajne 0,001 až 0,01 µm , NF membrány sa používajú na zmäkčenie vody odstraňovaním multivalentných iónov tvrdosti (vápnik, horčík) a na zníženie hladín rozpusteného organického uhlíka (DOC), farby a syntetických organických zlúčenín (napr. Pesticídy) z pitnej vody. To poskytuje permeátový permeat vyššej kvality ako UF.
• Reverzná osmóza (RO): Efektívne <0,001 µm Veľkosti „pórov“ (pracujú prostredníctvom roztoku difúzie), RO membrány sú konečnou bariérou čistenia vody. Sú kritické pre odsoľovanie z morskej vody a brakickej vody, ktorá produkuje pitnú vodu. RO je tiež nevyhnutná pre výrobu voda Vyžaduje sa v odvetviach, ako je elektronika, farmaceutiká a výroba energie, odstránením takmer všetkých rozpustených solí a nečistôt.

Vzduchová filtrácia: systémy HVAC, čistiace miestnosti

Zatiaľ čo výraz „veľkosť pórov“ je zvyčajne spojený s kvapalinovou filtráciou, princíp sa rovnako uplatňuje na filtráciu vzduchu (plyn), kde membrány odfiltrujú vzduchové častice.

• Mikrofiltrácia (MF) (a médium HEPA/ULPA): Používajú sa špecializované membránové médiá, často klasifikované skôr účinnosťou odstraňovania častíc ako diskrétnou veľkosťou pórov. Napríklad HEPA (vysokoúčinný vzduchový vzduch) Filtre zvyčajne zachytávajú 99,97% častíc $0.3\mu m$ veľkosť a ULPA (Ultra-Low časticové vzduchy) Filtre sú ešte jemnejšie. Sú rozhodujúce pre:
  • Systémy HVAC: Zlepšenie kvality vnútorného vzduchu odstránením prachu, peľu, spór plesní a niektorých alergénov.
  • Čisté miestnosti: Vytváranie a udržiavanie vysoko kontrolovaných prostredí (napr. ISO triedy 1 až 9) nevyhnutné pre výrobu polovodičov, farmaceutickú výrobu a jemný výskum, kde aj častice submikrónov môžu spôsobiť kontamináciu alebo defekty.

Farmaceutiká: sterilizácia, vývoj liekov

Prísne požiadavky na čistotu farmaceutického priemyslu umožňujú membránové filtre nevyhnutné.

• Mikrofiltrácia (MF): Sterilná filtrácia tekutín (napr. Kultúrne médium, tlmivé roztoky, oftalmické roztoky) Pred balením je bežnou aplikáciou pre 0,1 alebo 0,2 um MF membrány, zabezpečujúc odstraňovanie baktérií a húb a zároveň sa vyhýbajú aktívnym zložkám citlivým na teplo.
• Ultrafiltrácia (UF): UF membrány (zvyčajne 0,01 až 0,1 µm alebo konkrétne MWCOS) sú dôležité pre:
  • Koncentrácia a čistenie proteínov: Koncentračné terapeutické proteíny, enzýmy a vakcíny.
  • Diafiltrácia: Odstránenie soli alebo výmena pufra počas čistenia proteínov.
  • Odstraňovanie pyrogénu: Eliminujúce endotoxíny (pyrogény) z vody na injekciu (WFI).
• Nanofiltrácia (NF) a reverzná osmóza (RO): Používa sa na predbežné ošetrenie napájacej vody pre systémy UF/RO a na generovanie voda (napr. Vyčistená voda, voda na vstrekovanie), ktorá vyžaduje extrémne nízku hladinu nečistôt vrátane rozpustených solí a organických zlúčenín.

Potraviny a nápoj: objasnenie, sterilizácia

Membránové filtre zvyšujú kvalitu, trvanlivosť a bezpečnosť širokej škály potravín a nápojových výrobkov.

• Mikrofiltrácia (MF):
  • Objasnenie nápoja: Vysvetlenie vína, piva (odstraňovanie kvasiniek, baktérií a hmlových častíc) a ovocných šťavy.
  • Spracovanie mlieka: Studená pasterizácia mlieka (redukcia bakteriálnej záťaže bez tepla), frakcionácia zložiek mlieka.
• Ultrafiltrácia (UF):
  • Koncentrácia proteínu: Koncentrácia mliečnych bielkovín (napr. Na produkciu syra), koncentrácia srvátkových proteínov.
  • Vysvetlenie džúsu: Odstránenie suspendovaných tuhých látok a makromolekúl z džúsov pri zachovaní chuti.
• Nanofiltrácia (NF):
  • Rafinácia cukru: Odsalovanie a čistenie roztokov cukru.
  • Koncentrácia šťavy: Čiastočná koncentrácia šťavy so súčasnou demineralizáciou.
• Reverzná osmóza (RO):
  • Koncentrácia: Koncentrácia tekutín citlivých na teplo, ako sú káva, ovocné šťavy alebo mliečne výrobky, ponúka úspory energie v porovnaní s odparovaním.
  • Voda na spracovanie: Poskytovanie vody s vysokou čistotou na formuláciu a čistenie produktu.

Priemyselné aplikácie: chemické spracovanie, ropa a plyn

Okrem spotrebného materiálu sa membránové filtre zaoberajú potrebami kritického oddelenia a čistenia v ťažkom priemysle.

• Mikrofiltrácia (MF) a ultrafiltrácia (UF):
  • Čistenie odpadových vôd: Všeobecné objasnenie a odstránenie pozastavených tuhých látok z priemyselných odpadov.
  • Lámanie emulzie: Oddelenie oleja od vody v kovových tekutinách alebo vyrobenej vode v ropnom a plynárenskom priemysle.
  • Získanie katalyzátora: Zachovanie cenných katalyzátorov z reakčných zmesí.
  • Predbežné ošetrenie: Ochrana iných zariadení a jemnejších membrán po prúde.
• Nanofiltrácia (NF) a reverzná osmóza (RO):
  • Vyčistenie vody v spracovaní: Poskytovanie vysoko čistej vody pre kotly, chladiace veže a výrobné procesy.
  • Obnova produktu: Získanie cenných chemikálií z tokov odpadu.
  • Koncentrácia soľanky: Koncentrácia roztokov soli v rôznych chemických procesoch.
  • Chemické oddelenie: Oddelenie špecifických komponentov v krokoch chemickej syntézy alebo čistenia.

Ako určiť veľkosť pórov membránového filtra

Aj keď veľkosť pórov je základnou charakteristikou membránového filtra, nie je to vždy jednoduché a priame meranie. Namiesto toho sa často odvodzuje prostredníctvom štandardizovaného testovania alebo poskytovaných výrobcami na základe ich procesov kontroly kvality. Presné stanovenie veľkosti pórov je rozhodujúce pre zabezpečenie vykonávania membrány podľa očakávania pre jej zamýšľanú aplikáciu.

Špecifikácie poskytované výrobcami

Najbežnejším spôsobom, ako poznať veľkosť pórov membránového filtra, je preskúmanie technické špecifikácie a dátové listy poskytnuté výrobcom . Renomovaní výrobcovia investujú do veľkej miery do kontroly kvality a charakterizácie svojich výrobkov. Tieto špecifikácie sa zvyčajne uvádzajú:

• Veľkosť nominálneho póru: Toto je všeobecná klasifikácia, ktorá naznačuje priemernú veľkosť pórov. Znamená to, že membrána je navrhnutá tak, aby si udržala určité percento častíc pri alebo nad uvedenou veľkosťou. Napríklad nominálny filter 0,2 um sa môže v tejto veľkosti zachovať 99,9% častíc. Je to priemer a neznamená, že každý pór je presne taký veľkosť.
• Absolútna veľkosť pórov: Toto je presnejšia špecifikácia, ktorá naznačuje, že všetky častice väčšie ako uvedená veľkosť sa zachovávajú (často 100% retencia za špecifických testovacích podmienok). To je rozhodujúce pre aplikácie, ako je sterilná filtrácia, kde sa vyžaduje úplné odstránenie mikroorganizmov.
• Ochrana molekulovej hmotnosti (MWCO): Na ultrafiltráciu a nanofiltračné membrány výrobcovia často špecifikujú MWCO v daltonoch, čo opisuje molekulovú hmotnosť, pri ktorej sa 90% špecifického globulárneho proteínu (alebo dextran) zachováva membránou. Toto je funkčná miera veľkosti pórov pre molekulárne separácie.
• Hodnotenie retencie pre konkrétne organizmy: Najmä pri aplikáciách farmaceutického alebo vodného úpravy môžu výrobcovia špecifikovať schopnosť membrány udržať si špecifické baktérie (napr. Brenundimonas diminuta pre 0,22 um sterilné filtre) alebo vírusy. Ponúka to praktické, orientované meradlo výkonnosti zamerané na aplikácie.

Je dôležité si uvedomiť, že rôzni výrobcovia môžu používať mierne odlišné metodiky alebo definície testovania pre „nominálne“ v porovnaní s „absolútnymi“, takže porovnanie špecifikácií medzi značkami si vyžaduje dôkladné zváženie.

Testovacie metódy: Test bublinového bodu, mikroskopická analýza

Okrem tvrdení výrobcu existujú zavedené metódy na charakterizáciu alebo overenie efektívnej veľkosti pórov a integrity membránového filtra.

1. Test bublinového bodu

Ten test bublinového bodu je široko používaná, nedeštruktívna metóda na stanovenie najväčšej veľkosti pórov v membránovom filtri a na overenie integrity membrány. Je založená na princípe, že kvapalina držaná v póroch povrchovým napätím môže byť vytlačená tlakom plynu.

• Princíp: Membrána je najprv navlhčená kvapalinou (napr. Vodou alebo alkoholom), čím sa vyplní všetky póry. Tlak plynu (zvyčajne vzduch alebo dusík) sa potom aplikuje na jednu stranu navlhčenej membrány, zatiaľ čo druhá strana je otvorená atmosfére (alebo ponorená do kvapaliny). Keď sa tlak plynu postupne zvyšuje, nakoniec prekoná povrchové napätie, ktoré drží kvapalinu v najväčšom póroch. V tomto „bublinovom bode“ sa z mokrej strany membrány pozoruje súvislý prúd bublín.
• Výpočet: Tlak, pri ktorom k tomu dôjde, priamo súvisí s najväčšou veľkosťou pórov pomocou mladej Laplaceovej rovnice:
• P = ( 4ycosθ )/D:
  • P je tlak bublinového bodu
  • γ je povrchové napätie zmáčacej kvapaliny
  • θ je kontaktný uhol tekutiny so stenou pórov (často sa predpokladá, že je 0 ∘ pre úplné zmáčanie, tak cos θ = 1 )
  • D je priemer najväčších pórov.

Test bublinového bodu je vynikajúci na kontrolu kvality, detekciu výrobných defektov alebo overovanie, či bola membrána poškodená alebo ohrozená (napr. Používa sa chemickým útokom alebo nadmerným tlakom). Bublinový bod nižšie, ako sa očakáva, naznačuje, že sú prítomné väčšie póry, z čoho vyplýva strata integrity.

2. Mikroskopická analýza (napr. Elektrónová mikroskopia)

Na priamejšie vizuálne hodnotenie štruktúry pórov je možné použiť pokročilé mikroskopické techniky, najmä:

• Skenovacia elektrónová mikroskopia (SEM): SEM poskytuje obrazy membránového povrchu a prierezu s vysokým rozlíšením, čo umožňuje priamu vizualizáciu pórov. Aj keď nedáva funkčnú veľkosť pórov, ako je test bublinového bodu, môže odhaliť morfológiu pórov, distribúciu a celkovú membránovú štruktúru. Softvér moderného obrazu sa potom môže použiť na meranie veľkosti viditeľných pórov a na generovanie distribúcie veľkosti pórov.
• Prenosová elektrónová mikroskopia (TEM): TEM ponúka ešte vyššie zväčšenie a rozlíšenie, užitočné na charakterizáciu veľmi jemných pórov membrán UF, NF a RO, najmä ich vnútornej štruktúry.

Aj keď je mikroskopická analýza neoceniteľná pre výskum a vývoj, je zvyčajne laboratórnou metódou a nie rutinným procesom v procese alebo teréne na overenie veľkosti pórov z dôvodu jej zložitosti a nákladov.

Dôležitosť presného stanovenia veľkosti pórov

Presné stanovenie veľkosti pórov je prvoradé z niekoľkých dôvodov:

• Zabezpečenie výkonnosti: Zaisťuje, že membrána dosiahne požadovanú účinnosť separácie (napr. Sterilita, jasnosť, odmietnutie rozpustenej látky).
• Optimalizácia procesu: Pomáha pri výbere správnej membrány pre špecifickú aplikáciu, zabraňuje nadmernej filtrácii (príliš malé póry, vysoké náklady, nízky tok) alebo nedostatočnú filtráciu (príliš veľké póry, nedostatočná čistota).
• Kontrola kvality: Slúži ako životne dôležité opatrenie na kontrolu kvality pre výrobcov a koncových používateľov, čo potvrdzuje dávkovú konzistentnosť a integritu výrobkov.
• Riešenie problémov: Pomáha pri diagnostikovaní problémov, ako je znečistenie, poškodenie alebo výrobné chyby, ktoré by mohli zmeniť efektívnu veľkosť pórov.

Pochopenie a overenie veľkosti pórov membránového filtra v podstate nie je iba akademickým cvičením; Je to kritický krok v navrhovaní, prevádzke a udržiavaní efektívnych filtračných systémov.

Bežné problémy súvisiace s veľkosťou pórov

Zatiaľ čo membránové filtre sú neuveriteľne účinnými nástrojmi na oddelenie, ich zložitá štruktúra pórov ich tiež robí náchylnými na niekoľko prevádzkových problémov. Mnohé z týchto výziev, ako napríklad znečistenie, upchávanie a potreba testovania integrity, sú vnútorne spojené s veľkosťou pórov membrány a jej interakciou s filtrovanou tekutinou.

Znečistenie: Ako veľkosť pórov ovplyvňuje membránové znečistenie

Zŕzganie je pravdepodobne najplodnejšou a významnejšou výzvou pri membránovej filtrácii. Vzťahuje sa na akumuláciu nežiaducich materiálov na membránových póroch alebo v ňom, čo vedie k zníženiu toku permeátu (prietok) a/alebo zvýšeniu transmembránového tlaku (TMP) potrebného na udržanie toku. Táto akumulácia v podstate znižuje efektívnu veľkosť pórov a zvyšuje odpor voči toku.

Ako veľkosť pórov ovplyvňuje znečistenie:

• Menšie veľkosti pórov, vyššia tendencia znečistenia: Membrány s menšími pórmi (UF, NF, RO) sú vo všeobecnosti náchylnejšie na znečistenie, pretože odmietajú širší rozsah látok, vrátane menších koloidov, makromolekulov a rozpustených organických látok, ktoré môžu uložiť na povrchový povrch membrány alebo adsorbovať do pórov. Spradejšia štruktúra ponúka viac miest pre interakciu a menšie miesto, cez ktoré finalisti prechádzajú.
• Zapojenie pórov: Častice alebo molekuly väčšie ako póry membrány sa budú hromadiť na povrchu a tvoria „koláčovú vrstvu“. Táto vrstva pôsobí ako sekundárny filter, pridáva odpor a redukčný tok.
• Blokovanie/adsorpcia pórov: Menšie pušky, najmä rozpustené organické molekuly, sa môžu adsorbovať na vnútorné povrchy pórov alebo blokovať vstup pórov, čo účinne znižuje priemer pórov. Toto je často ťažšie čisté ako povrchové znečistenie.
• Biofouling: Mikroorganizmy (baktérie, huby, riasy) sa môžu pripevniť na povrch membrány a množiť sa, čím tvoria lepkavý biofilm. Tento biofilm môže rýchlo pokryť póry, výrazne brániť toku a dokonca viesť k nezvratnému poškodeniu, ak sa nebude efektívne riadiť. Veľkosť pórov nezabráni biologickému pripojeniu, ale hustejšia membrána môže obmedziť penetráciu.

Znečistenie znižuje efektívnosť filtrácie, zvyšuje spotrebu energie (v dôsledku vyšších tlakových požiadaviek), skracuje životnosť membrány a vyžaduje časté čistenie alebo výmenu, pričom všetky zvyšujú prevádzkové náklady.

Upchatie: Problémy a stratégie prevencie

Upchatie je závažná forma znečistenia, kde membránové póry sú úplne blokované, často väčšími časticami alebo agregátmi, čo vedie k drastickej alebo úplnej strate toku. Zatiaľ čo znečistenie môže byť postupným poklesom, upchávanie môže byť náhlejšie.

Problémy súvisiace s upchávaním:

• Nezvratné poškodenie: Závažné upchatie môže znemožniť membrány, čo vedie k predčasnej výmene.
• Nerovnomerné rozdelenie toku: Čiastočne upchaté membrány môžu viesť k nerovnomernému toku cez membránovú plochu, čo potenciálne vytvára lokalizované oblasti s vyšším tlakom a stresom.
• Vypnutie systému: Časté upchávanie si vyžaduje prestoje systému na čistenie alebo výmenu membrány, čo ovplyvňuje produktivitu.

Stratégie prevencie na upchávanie:

• Efektívne predbežné ošetrenie: Toto je jediná najdôležitejšia stratégia. Použitím hrubších filtrov (napr. Filtre kazety, filtrov granulovaných médií) alebo dokonca MF membrán ako predbežného filtra pred systémami UF, NF alebo RO môžu odstrániť väčšie suspendované pevné látky a znížiť zaťaženie jemnejších membrán.
• Vhodný výber veľkosti pórov: Výber veľkosti pórov, ktorá je vhodná pre kvalitu napájania vody a úroveň predbežnej liečby. Nadmerné filtrovanie (s použitím príliš malej veľkosti pórov pre dané krmivo) zhorší upchávanie.
• Optimalizovaná dynamika toku: Prevádzka pri príslušných rýchlostiach krížového toku v tangenciálnej filtrácii toku (TFF) pomáha odhodiť finalisti od povrchu membrány, čím minimalizuje tvorbu vrstvy koláča.
• Pravidelné čistiace režimy: Implementácia harmonogramu chemického čistenia (čistenie alebo CIP) a/alebo fyzické čistenie (napr. Spätnéfily pre MF/UF) na odstránenie akumulovaných plesních skôr, ako sa nezvratne upchávajú.

Testovanie integrity: zabezpečenie konzistentnej veľkosti a výkonu pórov

Vzhľadom na kritickú úlohu veľkosti pórov pri výkone membrány, najmä v aplikáciách vyžadujúcich absolútnu častice alebo mikrobiálnu retenciu (napr. Sterilná filtrácia), testovanie integrity je prvoradý. Testovanie integrity overuje, že štruktúra pórov membrány zostáva nedotknutá a bez defektov, prasklín alebo obtokových kanálov, ktoré by účinne vytvorili väčšie póry, ako sú určené.

• Prečo je to rozhodujúce: Dokonca aj jeden výrobný defekt alebo prevádzkové poškodenie (napr. Z nadmerného tlaku, chemického útoku alebo manipulácie) môže viesť k „dierke“ alebo roztrhnutiu. Takýto defekt obchádza vylúčené vylúčenie veľkosti pórov, čo umožňuje prejsť kontaminantmi, čo ohrozuje celý proces filtrácie.
• Bežné metódy:
  • Test bublinového bodu: Ako sa uvádza, ide o primárnu metódu. Pokles tlaku bublinového bodu naznačuje veľkú chybu.
  • Test difúzie: Meria prietok plynu cez namočené póry pri tlaku pod bublinkovým bodom. Nadmerný prietok označuje defekt.
  • Test tlaku: Meria rozklad tlaku v priebehu času v utesnenom, plynnom vlhkom filtri. Rýchly pokles tlaku naznačuje únik.
  • Test toku vpred: Podobne ako pri difúznom teste, ale meria celkový prietok plynu, ktorý zahŕňa difúziu aj objemový tok cez akékoľvek veľké defekty.

Testovanie integrity sa bežne vykonáva pred a po kritických filtračných procesoch (najmä vo farmaceutických a sterilných aplikáciách) a po čistení cyklov. Poskytuje záruku, že efektívny výkon veľkosti pórov membrány sa udržiava počas celého prevádzkového života.

Stručne povedané, riadenie problémov súvisiacich s veľkosťou pórov membrány, ako je znečistenie a upchávanie, si vyžaduje proaktívne stratégie zahŕňajúce starostlivé predbežné ošetrenie, optimalizovanú prevádzku a robustné čistenie. Okrem toho pravidelné testovanie integrity poskytuje istotu, že zásadné schopnosti vylučovania membrány zostávajú nekompromisné.

Výber správneho membránového filtra

Cesta od pochopenia toho, čo veľkosť pórov znamená uchopenie svojich rozmanitých aplikácií, vyvrcholí kritickou úlohou výberu napraviť Membránový filter pre konkrétnu potrebu. Toto rozhodnutie je zriedkavo jednoduché a zahŕňa systematické hodnotenie niekoľkých kľúčových faktorov na zabezpečenie optimálnej výkonnosti, efektívnosti a ekonomickej životaschopnosti.

Posúdenie vašich konkrétnych potrieb filtrácie

Prvým a najdôležitejším krokom je jasne definovať ciele vášho filtrácie. Opýtajte sa sami seba:

• Aký je požadovaný výsledok? Snažíš sa:
  • Vyčistite tekutinu (odstráňte zákal)?
  • Sterilizovať roztok (odstráňte baktérie/vírusy)?
  • Koncentrovať cenný produkt (napr. Proteíny)?
  • Odstráňte rozpustené soli alebo špecifické ióny?
  • Vyčistite vodu na úroveň ultrapure?
• Aká je požadovaná úroveň čistoty? Aká je maximálna prípustná koncentrácia alebo veľkosť zvyškových kontaminantov? Tým sa priamo usmerňuje požadovaná veľkosť pórov. Napríklad filter 0,45 um môže byť dostatočný na všeobecné vyčistenie, ale na sterilnú filtráciu je potrebný 0,22 um alebo tesnejší filter.
• Aká je povaha krmiva? Je to tekutina alebo plyn? Aký je jeho typické zaťaženie častíc alebo obsah rozpustených tuhých látok? Je to vysoko viskózny alebo relatívne tenký?
• Aká je požadovaná priepustnosť (prietok)? Koľko kvapaliny alebo plynu je potrebné spracovať na jednotku času? To ovplyvňuje nielen typ membrány, ale aj potrebnú celkovú plochu membrány.
• Aké sú regulačné požiadavky? V prípade aplikácií vo farmaceutikách, potravinách a nápojoch alebo pitnej vode môžu existovať špecifické regulačné normy (napr. FDA, USP, WHO), ktoré diktujú výkon filtra.

Jasné pochopenie týchto potrieb zúži potenciálne typy membrány (MF, UF, NF, RO) a ich zodpovedajúce rozsahy veľkosti pórov.

Berúc do úvahy vlastnosti filtrovanej tekutiny

Okrem kontaminantov zohrávajú vlastnosti samotnej tekutiny významnú úlohu pri výbere membrány, najmä pokiaľ ide o kompatibilitu membránového materiálu.

• Chemické zloženie:
  • PH: PH tekutiny musí byť kompatibilné s membránovým materiálom. Niektoré materiály sa rýchlo degradujú vo vysoko kyslých alebo alkalických podmienkach.
  • Prítomnosť rozpúšťadiel: Organické rozpúšťadlá môžu napučiavať, rozpúšťať alebo vážne poškodiť určité polymérne membrány. Môžu byť potrebné keramické membrány alebo špecifické polyméry rezistentné na rozpúšťadlá (napr. PVDF).
  • Oxidátory: Silné oxidátory (napríklad chlór) môžu poškodiť mnoho membránových materiálov, najmä polyamidových membrán RO/NF. Môžu sa vyžadovať membrány odolné voči chlóru alebo predbežné ošetrenie na odstránenie chlóru.
• Teplota Rozsah prevádzkovej teploty musí byť v limitoch tolerancie membránového materiálu. Vysoké teploty môžu spôsobiť degradáciu membrány alebo zmeny v štruktúre pórov. Naopak, veľmi nízke teploty môžu zvýšiť viskozitu tekutín, čím sa znižuje tok.
• Viskozita: Vysoko viskózne tekutiny vyžadujú vyššie prevádzkové tlaky alebo väčšie plochy povrchu membrány, aby sa dosiahli požadované prietokové rýchlosti bez ohľadu na veľkosť pórov.
• Potenciál znečistenia: Posúdiť potenciál, aby tekutina zneužívala membránu. Kvapaliny s vysokým obsahom suspendovaných tuhých látok, koloidov, rozpustených organických látok alebo mikroorganizmov budú vyžadovať robustnejšie predbežné ošetrenie, špecifické membránové materiály alebo účinné stratégie čistenia. Membrány s povrchovými vlastnosťami, ktoré odolávajú adhézii (napr. Hydrofilné povrchy pre vodné roztoky), môžu byť prospešné.

Vyhodnotenie nákladovej efektívnosti rôznych typov membrány

Kapitálové a prevádzkové náklady spojené so systémami membránovej filtrácie sa výrazne líšia v závislosti od zvolenej technológie a jej rozsahu.

• Kapitálové výdavky (capex):
  • Cena membrány: Jemnejšie pórové membrány (RO> NF> UF> MF) sú vo všeobecnosti drahšie na jednotku plochy kvôli ich zložitej výrobe.
  • Komponenty systému: Vyššie tlakové operácie (RO, NF) vyžadujú robustnejšie čerpadlá, tlakové nádoby a potrubie, čo zvyšuje počiatočné náklady na nastavenie.
• Prevádzkové výdavky (OPEX):
  • Spotreba energie: Náklady na čerpanie sú priamo úmerné prevádzkovému tlaku a prietoku. Systémy RO, ktoré si vyžadujú najvyššie tlaky, majú najvyššiu spotrebu energie.
  • Výmena membrány: Životnosť sa líši podľa režimu aplikácií, kvality krmiva a čistenia. Výmena membrán s jemnými bodmi môže byť významnými opakujúcimi sa nákladmi.
  • Čistiace chemikálie a postupy: Frekvencia a agresivita čistenia potrebná na boj proti znečisteniu prispieva k prevádzkovým nákladom.
  • Náklady na predbežné ošetrenie: Úroveň predbežného ošetrenia potrebná na ochranu membrány tiež zvyšuje celkový prevádzkový rozpočet.

Je dôležité vykonať a Celkové náklady na vlastníctvo (TCO) Analýza, ktorá zvažuje počiatočné investície aj dlhodobé prevádzkové náklady. Niekedy investovanie do o niečo drahšej membrány s lepšou odolnosťou proti znečisteniu alebo dlhšej životnosti môže viesť k významným úsporám v oblasti energie, čistenia a výmeny počas životnosti systému. Naopak, výber systému RO, keď by stačila NF, môže byť zbytočné výdavky na kapitál a energiu.

Starostlivo zvážením týchto vzájomne prepojených faktorov - ciele filtrácie, charakteristík tekutiny a ekonomických dôsledkov - môžete urobiť informované rozhodnutie o výbere membránového filtra s optimálnou veľkosťou a vlastnosťami pórov pre vašu konkrétnu aplikáciu. Tento holistický prístup zaisťuje nielen účinnú filtráciu, ale aj udržateľnú a nákladovo efektívnu prevádzku.

Stále máte otázku? Jednoducho kontaktujte Hangzhou nihaowater, radi by sme vám pomohli.
