V ére definovanej zvyšujúcim sa nedostatkom vody, zvyšujúcimi sa požiadavkami populácie a prísnejším environmentálnym predpisom nebolo hľadanie pokročilých riešení čistenia odpadových vôd nikdy kritickejšie. Tradičné metódy, hoci sú do istej miery účinné, sa často snažia uspokojiť moderné požiadavky na vysokokvalitné odpadové a efektívne riadenie zdrojov. Táto naliehavá potreba vydláždila cestu pre inovatívne technológie, medzi ktorými Membránová bioreaktor (MBR) membrána Vyniká ako transformačné riešenie.
Vo svojom jadre predstavuje membránový bioreaktorový (MBR) systém sofistikovanej fúzie dvoch zavedených procesov: biologická liečba a filtrácia membrány .
Definícia a základné princípy: V MBR je priepustná membrána integrovaná priamo do alebo bezprostredne po biologickom reaktore (typicky do systému aktivovaného kalu). Biologická zložka je zodpovedná za rozdelenie organických znečisťujúcich látok a živín v odpadovej vode, podobne ako konvenčný proces aktivovaného kalu. Avšak namiesto toho, aby sa spoliehal na usadenie gravitácie (sedimentácia) na oddelenie upravenej vody od biomasy, MBR využíva na vykonanie tejto rozhodujúcej separácie fyzickú bariéru - membránu -. Táto membrána pôsobí ako absolútna bariéra suspendovaných tuhých látok, baktérií a dokonca aj niektorých vírusov, čo zabezpečuje pozoruhodne jasne a kvalitný permeat.
Ako MBR kombinuje filtráciu membrány a biologické ošetrenie: Synergia medzi týmito dvoma technológiami dáva MBR jeho zreteľné výhody. Biologický proces vytvára koncentráciu tuhých látok suspendovaných so zmiešaným alkoholom (MLSS), ktorá je výrazne vyššia ako v konvenčných systémoch, čo vedie k kompaktnejšej a efektívnejšej jednotke biologickej degradácie. Membrána si potom účinne zachováva túto vysokú koncentráciu biomasy v reaktore, čím sa eliminuje potreba sekundárneho čističa a často krok terciárnej filtrácie. Táto priama separácia vedie k vynikajúcej kvalite odpadových vôd, čo umožňuje priame prepustenie alebo ďalšie leštenie rôznych aplikácií na opätovné použitie.
Cesta technológie MBR z vznikajúceho konceptu do široko prijatého riešenia odráža desaťročia inovácií v materiálnej vede a procesnom inžinierstve.
Včasný vývoj v membránovej technológii: Korene technológie MBR sa dajú vysledovať až do polovice 20. storočia, pričom počiatočný výskum syntetických membrán pre rôzne separačné procesy. Včasné aplikácie membrán pri úrade vody, predovšetkým na mikrofiltráciu a ultrafiltráciu, položili základy pre ich integráciu s biologickými systémami. Počiatočné výzvy, najmä membránové znečistenie a vysoké náklady, však obmedzili svoje rozšírené prijatie.
Kľúčové míľniky vo vývoji MBR: Koncom šesťdesiatych rokov došlo k prvým koncepčným návrhom MBRS. Významný prielom prišiel v osemdesiatych rokoch s vývojom robustných, vysokých tokov a nákladovo efektívnejších polymérnych membrán, najmä konfigurácií dutých vlákien a plochých listov. Prechod z externých (vedľajších) membránových modulov na energeticky efektívnejšie a kompaktné ponorené konfigurácie v 90. rokoch znamenal ďalší kľúčový moment, čo výrazne zlepšilo ekonomickú životaschopnosť a prevádzkovú jednoduchosť systémov MBR. Nepretržitý pokrok v membránových materiáloch, návrhoch modulov a prevádzkových stratégiách neustále posúval hranice výkonu MBR.
Súčasné trendy a budúce vyhliadky: Dnes je technológia MBR zrelým a osvedčeným riešením pre rozmanitú škálu výziev na čistenie odpadových vôd na celom svete. Súčasné trendy sa zameriavajú na zvýšenie odolnosti proti membránovej znečisteniu prostredníctvom nových materiálov a povrchových modifikácií, zlepšovaní energetickej účinnosti (najmä prevzdušňovania) a integrácii MBR s inými pokročilými procesmi spracovania pre ešte vyššiu kvalitu vody a obnovenie zdrojov. Budúcnosť MBRS je pripravená na pokračujúci rast, zohráva čoraz dôležitejšiu úlohu pri trvalo udržateľnom vodnom hospodáre, opätovnom použití vody a tvorbe odolných cyklov mestskej vody.

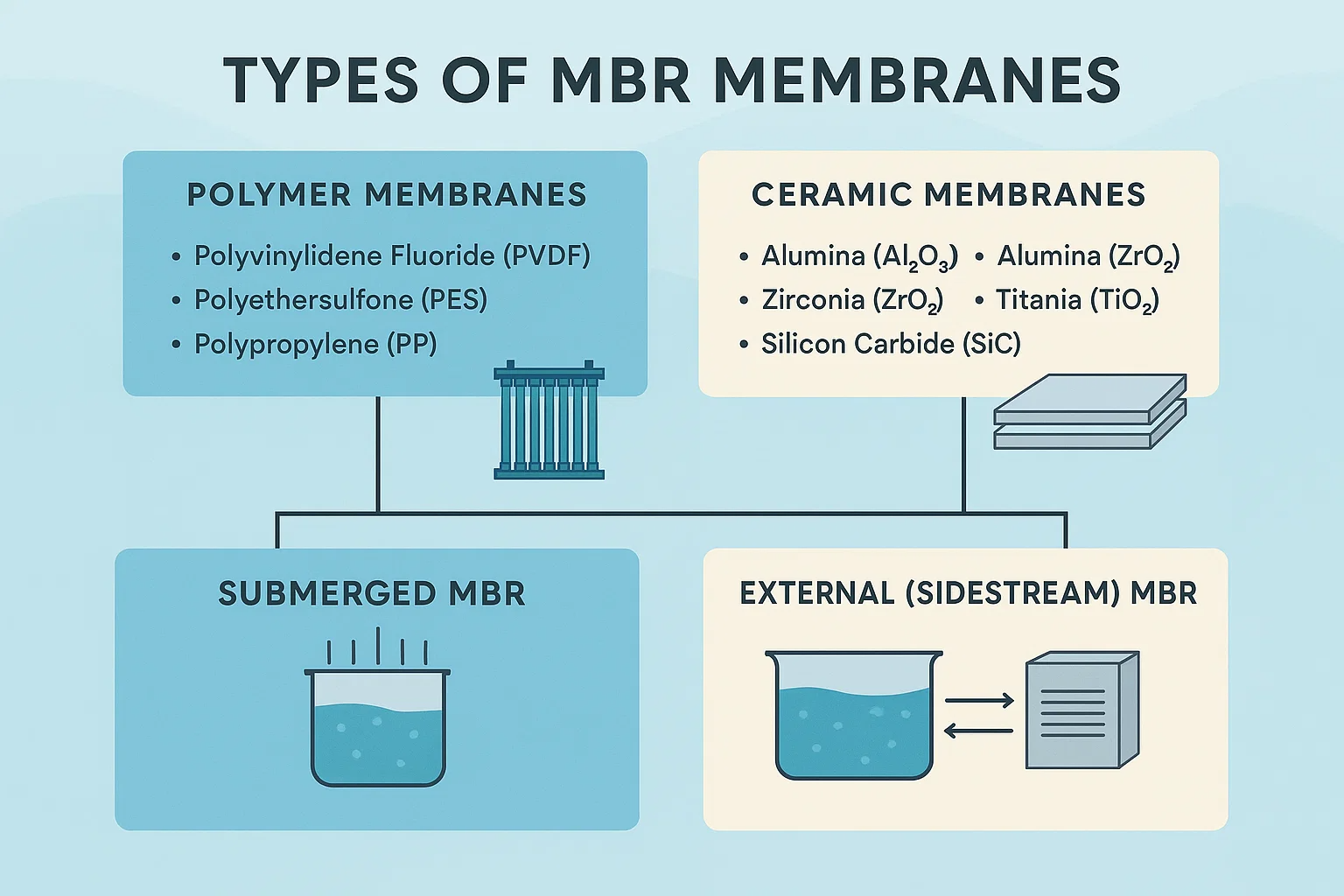

Účinnosť a prevádzkové charakteristiky systému MBR sú hlboko ovplyvnené typom použitej membrány. Membrány sú primárne kategorizované podľa ich materiálneho zloženia a fyzickej konfigurácie v bioreaktore.
Polymérne membrány dominujú na trhu MBR v dôsledku ich všestrannosti, nákladovej efektívnosti a zavedeným výrobným procesom.
Najbežnejšie materiály (napr. PES, PVDF):
Polyvinylidén fluorid (PVDF): Toto je jeden z najpoužívanejších materiálov pre MBR membrány. PVDF membrány sú známe svojou vynikajúcou chemickou rezistenciou, najmä s silnými oxidantmi (ako je chlór, často používaný na čistenie) a kyseliny/bázy, vďaka čomu sú vysoko odolné v rôznych podmienkach odpadovej vody. Vykazujú tiež dobrú mechanickú pevnosť a tepelnú stabilitu.
Polytersulfón (PES) / polysulfón (PSU): Tieto polyméry sú tiež bežnou voľbou, ktoré sú oceňované pre ich dobré mechanické vlastnosti, vysoké rýchlosti toku a relatívne širokú toleranciu pH. PES membrány sa často používajú v aplikáciách, kde je kritický vysoký výkon a dobrý odporový odpor, hoci v porovnaní s PVDF môžu mať o niečo menšiu chemickú rezistenciu na silné oxidanty.
Polypropylén (PP) a polyetylén (PE): Tieto materiály sú menej bežné na primárnom trhu MBR, ale používajú sa na určité aplikácie, ktoré ponúkajú dobrú chemickú odolnosť a mechanickú pevnosť, najmä v mikrofiltračných rozsahoch.
Výhody a nevýhody:
Výhody:
Nákladovo efektívne: Všeobecne nižšie výrobné náklady v porovnaní s keramickými membránami.
Flexibilita v dizajne: Dá sa ľahko vyrobiť do rôznych geometrií (duté vlákniny, plochý list) a veľkosti modulov.
Dobrý chemický odpor: Mnoho polymérnych membrán je navrhnutých tak, aby odolali bežným čistiacim chemikáliám používaným pri čistení odpadových vôd.
Zavedená výroba: Zrelé výrobné technológie zabezpečujú konzistentnú kvalitu a dostupnosť.
Nevýhody:
Zničenie citlivosti: Kým sa dosiahol pokrok, polymérne membrány sú stále náchylné na organické a biologické znečistenie, ktoré si vyžadujú pravidelné čistenie.
Obmedzenia teploty: Typicky pracuje pri nižších teplotách v porovnaní s keramickými membránami, čím obmedzuje ich použitie vo vysokoteplotných priemyselných tokoch.
Mechanická krehkosť: Môže byť náchylné na fyzické poškodenie, ak sa s nimi nezaoberáme a prevádzkujú správne, hoci moderné vzory sú robustné.
Keramické membrány predstavujú robustnú alternatívu k ich polymérnym náprotivkom, najmä vhodný pre náročné toky odpadových vôd.
Zloženie materiálu a vlastnosti: Keramické membrány sa zvyčajne vyrábajú z anorganických materiálov, ako je napríklad alumina (AL2O3), zirkónia (ZRO2), titánia (Ti02) alebo karbid kremíka (SIC). Tieto materiály sú spekané pri vysokých teplotách, aby sa vytvorila pórovitá štruktúra. Medzi ich kľúčové vlastnosti patrí výnimočná tvrdosť, chemická inerta a tepelná stabilita.
Výhody v konkrétnych aplikáciách (napr. Vysoké teploty, agresívne chemikálie):
Extrémny chemický odpor: Vysoko odolné voči silným kyselinám, základni a agresívnych oxidantov, vďaka čomu sú ideálne pre vysoko korozívne priemyselné odpadové vody.
Vysoká tepelná stabilita: Môže fungovať efektívne pri oveľa vyšších teplotách ako polymérne membrány (často nad 100 ° C), vhodné pre horúci priemyselný odpad.
Vynikajúca mechanická pevnosť: Mimoriadne odolný a odolný voči oderu, menej náchylný k fyzickému poškodeniu.
Dlhšia životnosť: Vďaka svojej robustnej povahe sa keramické membrány často môžu pochváliť dlhšou prevádzkovou životnosťou.
Znečisťovací odpor (relatívny): Aj keď to nie je imunné voči znečisteniu, ich hydrofilná povaha a schopnosť odolávať tvrdému chemickému čisteniu ich môžu v určitých vysokohorských prostrediach zvýšiť.
Nevýhody:
Vyššie kapitálové náklady: Výroba je výrazne drahšia ako polymérne membrány, čo vedie k vyšším počiatočným investíciám.
Krehká povaha: Aj keď sú silné, sú tiež krehké a môžu sa zlomiť pod nárazom alebo rýchlym tepelným šokom.
Obmedzené geometrie: Primárne dostupné v tubulárnych alebo viackanálových konfiguráciách, ktoré môžu viesť k väčším stopám v porovnaní s kompaktnými polymérnymi modulmi.
Okrem materiálu fyzické usporiadanie membrán v systéme MBR diktuje jeho prevádzkový režim a vhodnosť pre rôzne aplikácie.
Popis konfigurácie: V ponorenom systéme MBR sú membránové moduly (typicky duté vlákniny alebo plochý list) ponorené priamo do zmiešanej likéru aktivovanej kalovej nádrže. Permeat je nakreslený cez membrány nanesením mierneho vákua (sacie) zo strany permeátu. Vzduch je zvyčajne unedený zdola membránových modulov, aby sa zabezpečilo čistenie a zníženie znečistenia.
Výhody a nevýhody:
Výhody:
Nižšia spotreba energie (čerpanie): Pracuje pri nízkom transmembránovom tlaku (TMP), čo si vyžaduje menšiu energiu na sanie permeátu v porovnaní s externými systémami.
Menšia stopa: Integrácia membrán do biologickej nádrže šetrí priestor odstránením potreby samostatných objasňovačov a staníc pumpy medzi biologickými a membránovými jednotkami.
Ľahká prevádzka a údržba: Relatívne priamočiara na prevádzku a údržba (napríklad čistenie) sa často môže vykonávať in situ .
Účinná kontrola znečistenia: Nepretržité prevzdušňovanie poskytuje účinné čistenie povrchu membrány, čo pomáha zmierňovať znečistenie.
Nevýhody:
Nižší tok: Všeobecne pôsobí pri nižších priemerných rýchlostiach toku, aby sa minimalizovalo znečistenie v porovnaní s externými systémami.
Vyžaduje veľký objem nádrže: Membránové moduly zaberajú priestor v bioreaktore, čo si vyžaduje väčší celkový objem nádrže pre danú kapacitu v porovnaní s konvenčným aktivovaným kalom.
Náchylnosť na poškodenie: Membrány sú vystavené priamo zmiešanému likéru, čím sa zvyšuje riziko poškodenia veľkých zvyškov, ak je predbežné ošetrenie dostatočné.
Aplikácie, v ktorých sú uprednostňované ponorené MBR: Ponorené MBR sú najbežnejšou konfiguráciou pre čistenie odpadových vôd, priemyselné priemyselné zariadenia pre malé až stredné a stredné a aplikácie, v ktorých je priestor prémiou a energetická účinnosť je kľúčovým faktorom. Obzvlášť vhodné pre projekty vysokokvalitnej odpadovej výroby a opätovného použitia vody.
Popis konfigurácie: V externom alebo vedľajšom systéme MBR sú membránové moduly umiestnené mimo hlavného biologického reaktora. Zmiešaný likér sa nepretržite čerpá z bioreaktora cez vysokotlakovú slučku do membránových modulov, kde je permeat oddelený. Koncentrovaný zmiešaný likér sa potom vráti do bioreaktora.
Výhody a nevýhody:
Výhody:
Vyšší tok: Môže pracovať pri vyšších transmembránových tlakoch, a teda vyššie rýchlosti toku v dôsledku schopnosti čerpať pri vyšších rýchlostiach cez povrch membrány.
Uľahčená výmena/údržba modulu: Membrány sú prístupnejšie pre kontrolu, čistenie na mieste (CIP) a výmenu bez narušenia biologického procesu.
Lepšia kontrola prevádzkových podmienok: Čerpanie umožňuje presnú kontrolu rýchlosti krížového toku, ktorá pomáha pri kontrole znečistenia.
Menej priestoru v bioreaktore: Biologická nádrž je bez membránových modulov, čo potenciálne umožňuje efektívnejšie využívanie objemu biologickej činnosti pre biologickú aktivitu.
Nevýhody:
Vyššia spotreba energie (čerpanie): Vyžaduje významnú energiu na čerpanie zmiešaného likéru pri vysokej rýchlosti cez membránové moduly.
Väčšia stopa: Vo všeobecnosti vyžaduje väčšiu celkovú stopu v dôsledku samostatného umiestnenia membránovej šmyku a súvisiacej čerpacej infraštruktúry.
Vyššie kapitálové náklady: Zložitejšie usporiadanie potrubí a čerpania môže viesť k vyšším počiatočným investíciám.
Zvýšený potenciál znečistenia: Ak rýchlosť krížového toku nie je optimalizovaná, znečistenie môže byť stále významným problémom.
Aplikácie, v ktorých sú uprednostňované externé MBR: Vonkajšie MBR sa často vyberajú pre veľké priemyselné čistiarne odpadových vôd, aplikácie s vysoko koncentrovanými alebo ťažko liečiteľnými odpadovými výrobkami alebo kde sú potrebné špecifické geometrie modulu (napríklad tubulárne keramické membrány). Uprednostňujú sa tiež, keď sa predpokladajú robustné čistiace postupy vyžadujúce odstránenie modulov.

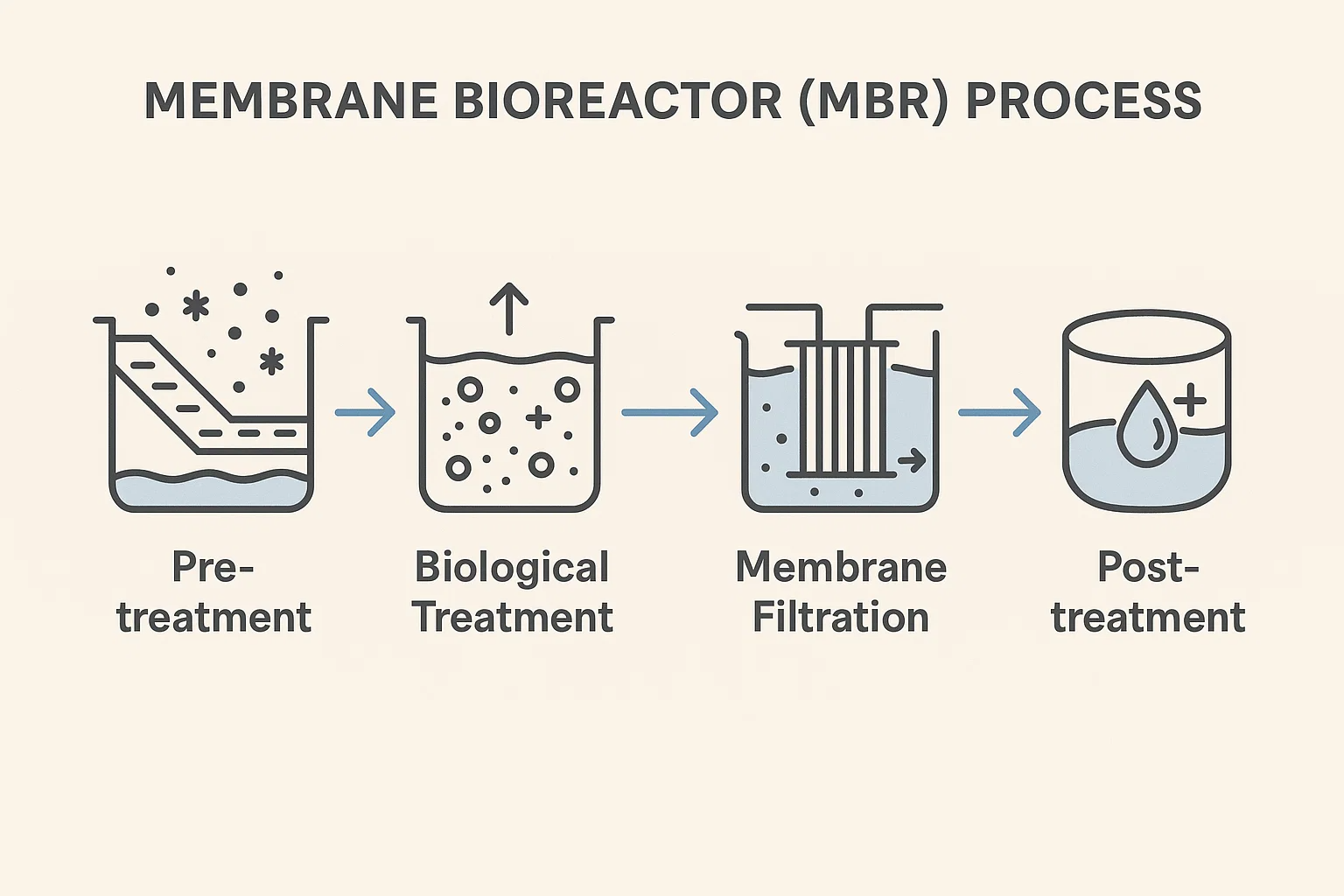

Proces MBR je integrovaný systém určený na efektívne ošetrenie odpadovej vody prostredníctvom série fyzikálnych a biologických krokov. Zatiaľ čo presná konfigurácia sa môže meniť, základné štádiá zostávajú konzistentné, čo zabezpečuje robustné odstránenie kontaminantov.
Efektívne predbežné ošetrenie je prvoradé pre dlhodobú a stabilnú prevádzku ktoréhokoľvek systému MBR. Zachraňuje následné membránové moduly pred poškodením a nadmerným znečistením, ktoré sú rozhodujúce pre udržanie výkonu a dlhovekosti systému.
Skríning a odstránenie štrku: Prvá obranná línia, skríning zahŕňa prenos surovej odpadovej vody cez obrazovky s progresívne jemnejšie otvory. Tento krok odstraňuje veľké zvyšky, ako sú handry, plasty a iný tuhý odpad, ktorý by mohol upchať čerpadlá alebo fyzicky poškodiť membrány. Po skríningu sa systémy na odstraňovanie štrkov (ako napríklad štrkové komory) používajú na urovnanie ťažších anorganických častíc, ako je piesok, štrk a bahno, ktoré môžu spôsobiť abrazívne opotrebenie zariadenia a hromadiť sa v nádržiach. Pre MBR je jemný skríning (zvyčajne 1-3 mm, niekedy dokonca jemnejší) nevyhnutný na ochranu jemných membrán.
Vyrovnávanie: Vplyv odpadovej vody môže výrazne kolísať prietok, koncentráciu a teplotu po celý deň. Vyrovnávacia nádrž slúži ako vyrovnávacia pamäť a vyhladzuje tieto variácie. Poskytnutím relatívne konzistentného prietoku a kvality do následného biologického ošetrenia pomáha vyrovnávanie zabraňovať nárazom zaťaženia mikrobiálnej komunity a minimalizuje náhle zmeny v prevádzkových podmienkach membrány, čím sa zlepšuje celková stabilita a výkonnosť systému.
Toto je srdce systému MBR, kde mikroorganizmy aktívne rozkladajú znečisťujúce látky.
Proces aktivovaného kalu v MBR: Na rozdiel od konvenčných aktivovaných kalových systémov, ktoré sa spoliehajú na gravitáciu pri separácii tuhých kvapalín, MBR priamo integruje membrány do alebo po biologickom reaktore. To umožňuje významne vyššie koncentrácie zmiešaných tuhých látok suspendovaných likérov (MLS) v bioreaktore, často v rozmedzí od 8 000 do 18 000 mg/l, v porovnaní s 2 000-4 000 mg/l v konvenčných systémoch. Táto vyššia koncentrácia biomasy znamená:
Vylepšená biodegradácia: Viac mikroorganizmov je prítomných na konzumáciu organických látok (BOD/COD), čo vedie k rýchlejšiemu a efektívnejšiemu odstraňovaniu znečisťujúcich látok.
Znížená stopa: Zvýšená účinnosť liečby umožňuje menšie objemy reaktora dosiahnuť rovnakú kapacitu liečby.
Dlhší čas na udržanie kalov (SRT): Membrány si zachovávajú biomasu, čo umožňuje oveľa dlhšiu SRT ako hydraulický retenčný čas (HRT). Dlhší SRT podporuje rast pomalšieho rastúceho, špecializovaných mikroorganizmov schopných degradovať zložité znečisťujúce látky a zlepšuje charakteristiky usadzovania kalov (aj keď usadenie sa priamo nepoužíva na separáciu).
Znížená výroba kalov: Prevádzka na dlhšie SRT vo všeobecnosti vedie k nižšej čistej výrobe kalov, čím sa znižuje náklady na likvidáciu.
Odstraňovanie živín (dusík a fosfor): MBR sú vysoko účinné pri odstraňovaní živín, často prekonávajú konvenčné systémy kvôli ich schopnosti udržiavať ideálne podmienky na nitrifikujúce a denitrifikačné baktérie.
Odstraňovanie dusíka: Dosiahnuté kombináciou aeróbnych a anoxických (alebo anoxických/anaeróbnych) zón. V aeróbnych zónach sa amoniak premení na dusitan a potom dusičnan (nitrifikácia). V anoxických zónach, v neprítomnosti kyslíka as dostupným zdrojom uhlíka sa dusičnan premieňa na plynný dusík (denitrifikácia), ktorý sa potom uvoľňuje do atmosféry. Vysoká MLSS a presná kontrola pri rozpustenom kyslíku uľahčuje účinnú nitrifikáciu a denitrifikáciu.
Odstránenie fosforu: Odstránenie biologického fosforu (BPR) sa dá dosiahnuť začlenením anaeróbnej zóny, v ktorej sa za anaeróbne podmienky vychytávajú fosfor, ktoré sú narušujúce fosforu (PAOS), a potom ju uvoľní v aeróbnych podmienkach, pričom sa vyvíjajú ešte väčšie množstvo fosforu. Odstránenie chemického fosforu (napr. Dávkovanie kovovými soľami) sa dá ľahko integrovať, často priamo do nádrže MBR alebo ako krok po liečbe, pričom membrány zabezpečujú úplné odstránenie chemicky vyzrážaného fosforu.
Toto je krok fyzickej separácie, ktorý odlišuje MBR od konvenčného biologického zaobchádzania.
Prehľad procesu separácie: Biologicky ošetrený zmiešaný likér sa privádza do kontaktu s povrchom membrány. Hnacia sila, zvyčajne mierne sacie (pre ponorené MBR) alebo tlak (pre vonkajšie MBR), čerpá čistú vodu (permeáty) cez mikroskopické póry membrány. Suspendované tuhé látky, baktérie, vírusy a organické zlúčeniny s vysokou molekulovou hmotnosťou sa fyzicky zachovávajú na povrchu membrány alebo v jej póroch. Táto fyzická bariéra zaisťuje odpad, ktorý je prakticky bez suspendovaných tuhých látok a v patogénoch sa výrazne znižuje.
Tok a transmembránový tlak (TMP):
Tok: Vzťahuje sa na objem permeátu vyrobeného na jednotku membránovej plochy na jednotku času (napr. L/m²/HR alebo LMH). Je to miera produktivity membrány. Vyšší tok znamená viac vody ošetrených s menšou membránou.
Transmembránový tlak (TMP): Toto je tlakový rozdiel v membráne, ktorý riadi proces filtrácie. Je to sila potrebná na ťahanie vody cez membránu.
Vzťah: Ako filtrácia pokračuje, materiál sa hromadí na povrchu membrány av rámci jej pórov, čo vedie k zvýšenému odporu voči prietoku. Na udržanie konštantného toku sa TMP musí časom zvyšovať. Naopak, ak je TMP udržiavaný konštantný, tok sa v priebehu postupu znečistenia zníži. Monitorovanie vzťahu medzi tokom a TMP je rozhodujúce pre pochopenie výkonu membrány a plánovania cyklov čistenia. Pravidelné čistenie (fyzikálne a/alebo chemické) je nevyhnutné na kontrolu znečistenia a udržiavanie optimálneho TMP a toku.
Zatiaľ čo MBR Efluent má mimoriadne vysokú kvalitu, určité aplikácie si môžu vyžadovať ďalšie leštenie.
Dezinfekcia: V prípade aplikácií vyžadujúcich veľmi vysokú úroveň odstraňovania patogénov, ako je priame opakované použitie alebo prepustenie na citlivé rekreačné vody, sa môže použiť ďalšia dezinfekcia. Bežné metódy dezinfekcie zahŕňajú:
Dezinfekcia ultrafialového (UV): Používa UV svetlo na inaktiváciu zvyšných mikroorganizmov poškodením svojej DNA. Je to efektívne, nenecháva zvyškové a často sa uprednostňuje pre aplikácie opätovného použitia.
Chlorácia/dechlorácia: Zahŕňa pridanie zlúčenín chlóru na zabíjanie patogénov, po ktorých nasleduje dechlorácia, aby sa odstránil zvyškový chlór pred vypustením alebo opätovným použitím.
Ozonácia: Používa ozónový plyn (silný oxidant) na dezinfekciu a odstránenie mikropollutantov.
Leštenie: V prípade vysoko špecializovaných aplikácií, ako je priemyselná procesná voda alebo nepriame opakované použitie pitných, môžu byť potrebné ďalšie leštiace kroky na odstránenie zvyškových rozpustených kontaminantov (napr. Salty, stopové organické zlúčeniny). Môže to zahŕňať:
Reverzná osmóza (RO): Veľmi jemný membránový proces, ktorý odstraňuje rozpustené soli a prakticky všetky ostatné kontaminanty, ktoré produkujú ultrapúrovú vodu. MBR Efluent slúži ako vynikajúce predbežné ošetrenie pre RO, ktorý chráni Membrány RO pred znečistením.
Nanofiltrácia (NF): Membránový proces hrubší ako RO, ale jemnejší ako ultrafiltrácia, používaný na selektívne odstránenie multivalentných iónov a väčších organických molekúl.
Adsorpcia aktívneho uhlia: Používa sa na odstránenie stopových organických kontaminantov, pachy a farieb.
Výmena iónov: Na cielené odstránenie špecifických iónov.
Integrované schopnosti prírody a pokročilého oddelenia technológie MBR ponúkajú množstvo výhod oproti konvenčným metódam čistenia odpadových vôd, čo z neho robí presvedčivú voľbu pre širokú škálu aplikácií.

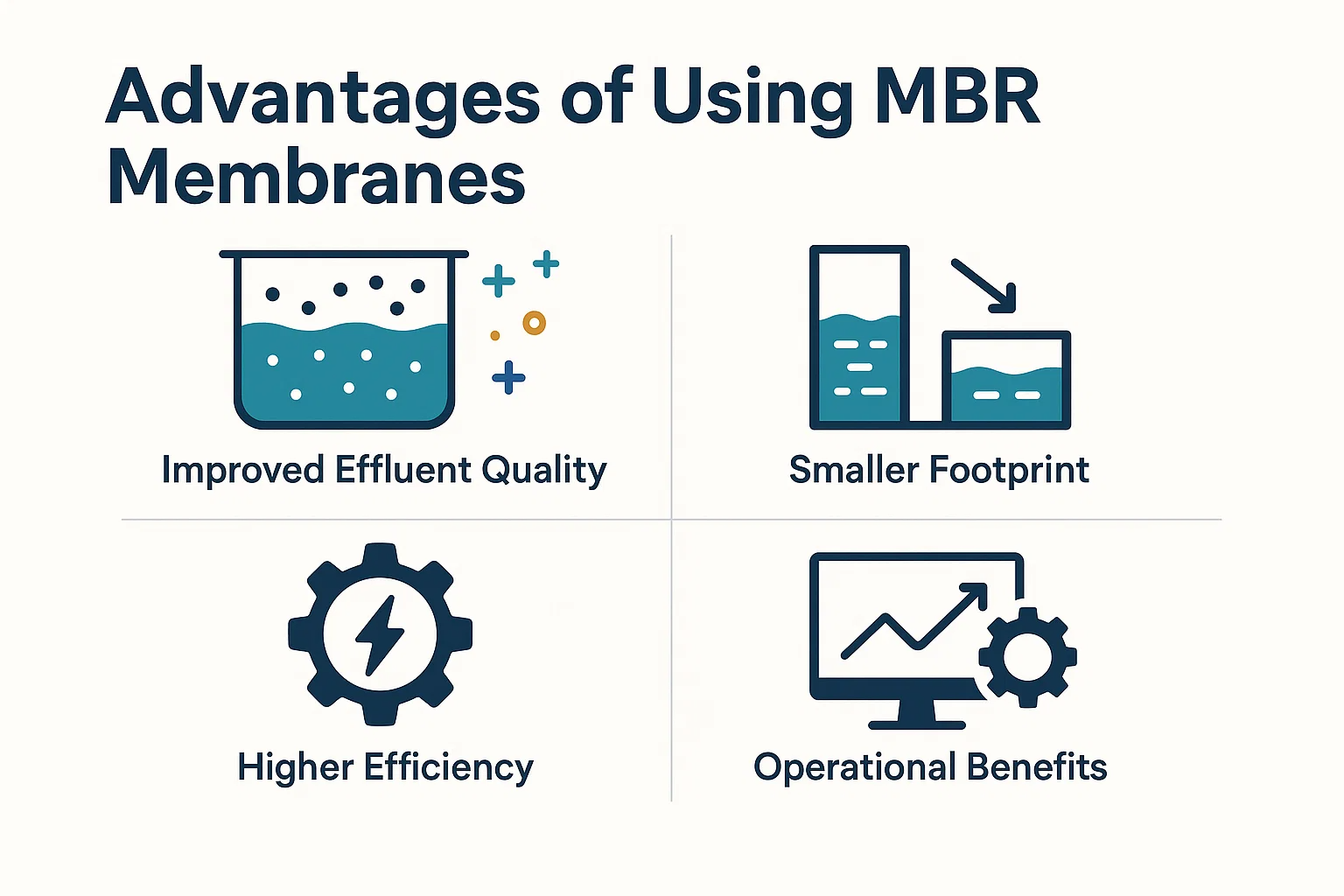

Jednou z najvýznamnejších výhod MBR systémov je ich schopnosť dôsledne produkovať mimoriadne kvalitný ošetrený odpad.
Odstránenie suspendovaných tuhých látok a patogénov: Na rozdiel od konvenčných aktivovaných kalových systémov, ktoré sa spoliehajú na gravitačnú sedimentáciu, MBR používajú fyzickú membránovú bariéru. Táto bariéra si účinne zachováva prakticky všetky suspendované tuhé látky (TSS) vrátane baktérií, protozoa a dokonca aj mnohých vírusov. Permeat je krištáľovo čistý a dôsledne má extrémne nízku zákal. Táto vysoká úroveň filtrácie zaisťuje, že ošetrená voda je bez časticových látok, ktorá by inak mohla viesť k opätovnej kontaminácii alebo zneužitiu následných procesov.
Splnenie prísnych štandardov prepustenia: Vynikajúca kvalita odpadových vôd MBR často prevyšuje požiadavky štandardných povolení na vypúšťanie. Toto je čoraz dôležitejšie v regiónoch s prísnymi environmentálnymi predpismi, ktoré umožňujú zariadeniam spĺňať alebo prekročiť limity pre biochemický dopyt po kyslíku (BOD), chemický dopyt po kyslíku (COD), celkové suspendované pevné látky (TSS), dusík a fosfor. Táto schopnosť poskytuje dodržiavanie environmentálnych predpisov a môže ponúknuť väčšiu prevádzkovú flexibilitu pre vybíjanie bodov.
Priestor je vzácna komodita, najmä v mestských oblastiach a pre priemyselné zariadenia. Technológia MBR ponúka značné výhody úspory vesmíru.
Porovnanie s konvenčnými čistiacimi prostriedkami na odpadové vody: Systémy MBR môžu dosiahnuť rovnakú alebo ešte lepšiu kapacitu liečby v výrazne menšej fyzickej oblasti v porovnaní s konvenčnými aktivovanými kalovými závodmi. Je to predovšetkým kvôli dvom faktorom:
Eliminácia sekundárnych objasňovačov: Membrány priamo nahrádzajú veľké, pozemné sekundárne čističe používané na separáciu tuhých kvapalín v konvenčných rastlinách.
Vyššia koncentrácia biomasy: MBR pracujú s oveľa vyššími koncentráciami aktívnej biomasy (MLS) v bioreaktore. To znamená, že v menšom objeme nádrže sa vyskytuje viac biologickej liečby.
Výhody úspory vesmíru: Táto znížená stopa je obzvlášť výhodná pre:
Mestské oblasti: Kde je pôda drahá a vzácna.
Dodatočné vybavenie existujúcich rastlín: Umožnenie vylepšenia kapacity v rámci existujúcej hranice lokality.
Priemyselné zariadenia: Ak je k dispozícii, pôda môže byť obmedzená alebo potrebná pre základné výrobné procesy.
Systémy MBR sa vyznačujú ich zvýšenou účinnosťou liečby v niekoľkých parametroch.
Zvýšená koncentrácia biomasy: Ako už bolo uvedené, schopnosť membrán udržať všetku biomasu v reaktore umožňuje koncentrácie MLSS niekoľkokrát vyššie ako konvenčné systémy. To vedie k:
Rýchlejšie reakčné rýchlosti: Viac mikroorganizmov je prítomných na rozkladanie znečisťujúcich látok na jednotku objemu.
Zlepšený odpor voči nárazovým zaťažením: Väčšia, robustnejšia mikrobiálna populácia dokáže lepšie zvládnuť náhle zmeny v kvalite alebo množstve približne.
Dlhší čas na udržanie kalov (SRT): Membrány umožňujú veľmi dlhú SRT, ktorá umožňuje rast pomaly rastúcich nitrifikačných baktérií a špecializovaných organizmov na komplexnú degradáciu znečisťujúcich látok, zlepšuje celkové odstránenie živín a znižuje výťažok kalu.
Znížená výroba kalov: V dôsledku dlhých SRT a efektívneho rozpadu organických látok je množstvo prebytočného kalu generovaného MBRS vo všeobecnosti nižšie ako z konvenčných procesov aktivovaných kalov. To sa premieta priamo do znížených nákladov na manipuláciu s kalmi, odvodnenie a likvidáciu, čo môže byť významné prevádzkové náklady.
MBR ponúka niekoľko výhod, ktoré prispievajú k ľahšej a stabilnejšej prevádzke.
Automatizovaná prevádzka: Moderné MBR systémy sú vysoko automatizované, s pokročilými riadiacimi systémami, ktoré monitorujú kľúčové parametre, ako je transmembránový tlak (TMP), tok a rozpustený kyslík. To umožňuje optimalizovaný výkon, automatizované čistiace cykly a možnosti diaľkového monitorovania.
Znížený zásah operátora: Vysoká úroveň automatizácie a prirodzená stabilita procesu MBR znamená, že od prevádzkovateľov je potrebná menšia každodenná manuálna intervencia v porovnaní s konvenčnými závodmi. Zatiaľ čo kvalifikovaní operátori sú stále rozhodujúce pre dohľad a údržbu, systém automaticky spracováva mnoho bežných úprav, uvoľňuje personál pre ďalšie úlohy a znižuje riziko ľudských chýb. Eliminácia prevádzkových problémov s objasňovaním (ako je hromadenie alebo penenie) tiež zjednodušuje každodenné riadenie.
Pozoruhodná kvalita odpadových vôd vyrábaných spoločnosťou MBR Systems, spojená s ich kompaktným dizajnom a prevádzkovými výhodami, viedla k rozsiahlemu prijatiu v rôznych odvetviach. Od komunálnej čistenia odpadových vôd až po špecializované priemyselné procesy a iniciatívy opätovného použitia vody, sa technológia MBR ukáže ako základným kameňom moderného vodného hospodárenia.

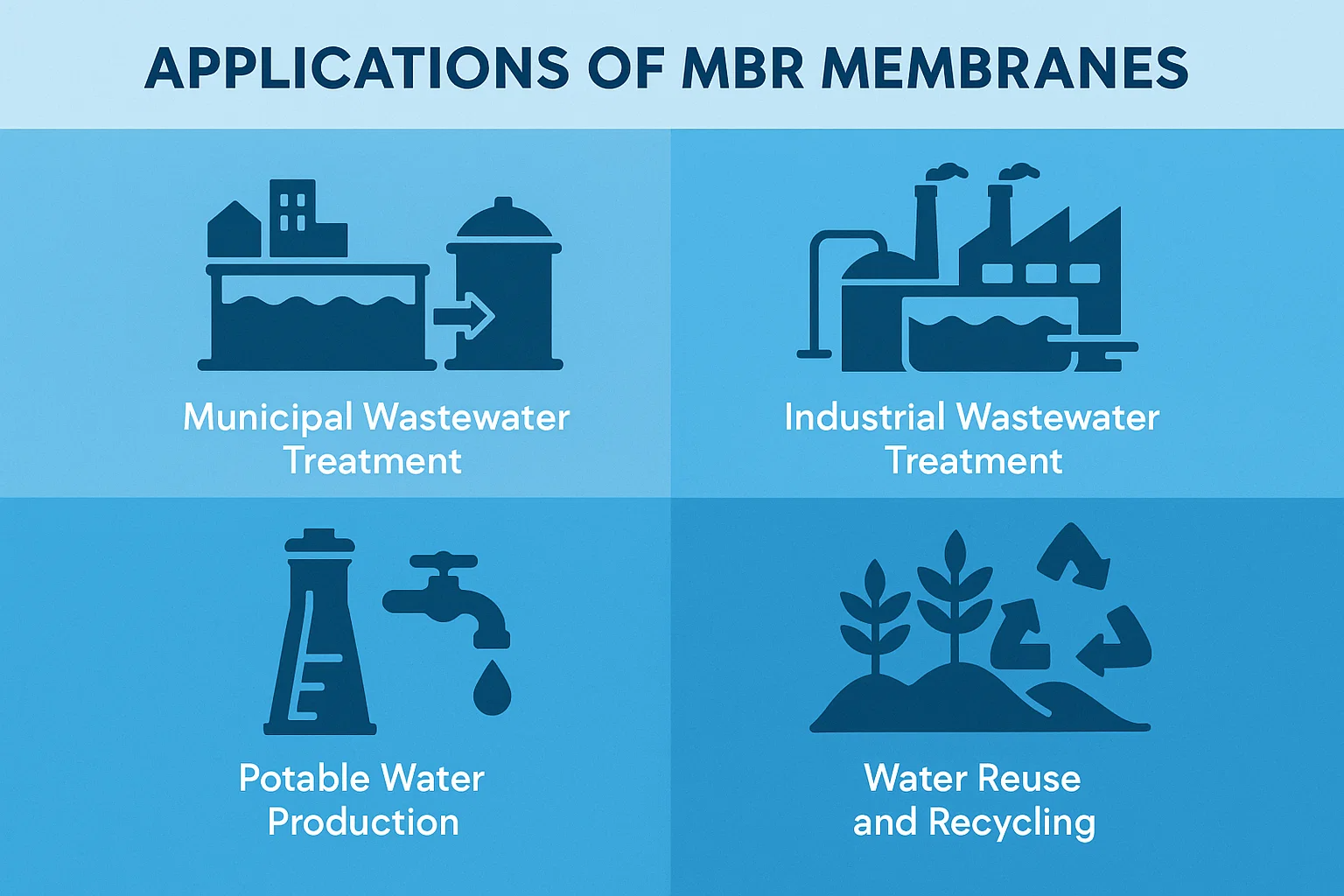

Primárnou a najrozšírenejšou aplikáciou technológie MBR je spracovanie domácej odpadovej vody.
Ošetrenie domácej odpadovej vody: MBR sú čoraz viac uprednostňované pre mestské čistiarne odpadových vôd (WWTP), najmä v mestských a prímestských oblastiach, kde je dostupnosť pôdy obmedzená alebo kde sú zavedené prísnejšie nariadenia o prepustení. Účinne odstraňujú organické látky, pozastavené tuhé látky a patogény z domácej a komerčnej odpadovej vody, čo dôsledne vyrábajú odpadový odpad, ktorý je výrazne čistejší ako z konvenčných procesov aktivovaných kalov. To vedie k zníženiu vplyvu na životné prostredie na prijímanie vôd.
Splnenie požiadaviek na opätovné použitie v mestskej vode: S rastúcimi populáciami a zvyšujúcim sa vodným stresom sa mestá na celom svete považujú za odpadovú vodu skôr ako cenný zdroj ako odpadový produkt. MBR Efluent, ktorý je vysokej kvality (nízka zákal, prakticky žiadne suspendované tuhé látky a vysoké odstraňovanie patogénov) je ideálne vhodný ako krmivo pre ďalšie pokročilé spracovanie procesov ošetrenia pre aplikácie na opätovné použitie vody. Zahŕňa to, ale nie je obmedzené na zavlažovanie verejných parkov, golfových ihrísk a poľnohospodárskych pozemkov, ako aj nabíjanie priemyselných procesov a zvodnených vodovodov.
Priemyselné odpadové vody sa často vyznačujú vysokými koncentráciami špecifických znečisťujúcich látok, kolísajúcimi zaťaženiami a náročnými chemickými kompozíciami. MBR ponúkajú robustné a prispôsobivé riešenie pre tieto zložité toky.
Aplikácie v potravinách a nápojoch, farmaceutických, textíliách a chemických priemysle:
Jedlo a nápoj: Odpadová voda z spracovania potravín a nápojov často obsahuje vysoké organické zaťaženie, tuky, oleje a mastnotu (hmla). MBR účinne zvládajú tieto zaťaženia, čo umožňuje súlad s limitmi výboja alebo dokonca výroby vody vhodnej na vnútorné opätovné použitie (napr. Washdown, kotlové napájanie).
Farmaceutiká: Farmaceutická odpadová voda môže obsahovať komplexné a niekedy inhibičné organické zlúčeniny, ako aj aktívne farmaceutické zložky (API). MBR s ich dlhými retenčnými časmi a stabilnou biomasou sú účinné pri degradácii týchto zlúčenín a vytváraní vysoko kvalitného odpadového odpadu, čím sa minimalizuje uvoľňovanie silných chemikálií životného prostredia.
Textil: Textilná odpadová voda je často vysoko zafarbená a obsahuje rôzne farbivá a chemikálie. MBR môžu účinne odstrániť farby a organické znečisťujúce látky, ktoré pomáhajú v súlade a potenciálne uľahčujú opätovné použitie vody v rámci procesu farbenia alebo pri iných nepotrebných použitiach.
Chemický priemysel: Chemické rastliny produkujú rôzne a často nebezpečné toky odpadových vôd. Robustná povaha MBR, najmä pri využívaní chemicky rezistentných polymérnych alebo keramických membrán, umožňuje ošetrenie náročných odpadových vôd, čo často znižuje potrebu nákladnej likvidácie mimo pracoviska.
Konkrétne odstránenie znečisťujúcich látok: Okrem všeobecného organického a suspendovaného odstraňovania tuhých látok sú MBR adept pri zacielení na konkrétne znečisťujúce látky. Ich schopnosť udržiavať rozmanitú a vysoko koncentrovanú mikrobiálnu populáciu umožňuje degradáciu realcirantných organických zlúčenín a účinnú nitrifikáciu/denitrifikáciu na odstránenie dusíka, čo je rozhodujúce pre mnoho priemyselných odpadových vôd. V kombinácii s inými procesmi (napr. Práškovým aktívnym uhlím) sa MBR môžu dokonca zaoberať vznikajúcimi kontaminantmi, ako sú mikropollutanty.
Zatiaľ čo MBR primárne ošetrujú odpadovú vodu, ich kvalita odpadových vôd z nich robí vynikajúci krok pred liečbou pre systémy zamerané na výrobu pitnej vody, najmä z narušených zdrojov vody alebo pre pokročilé schémy čistenia vody.
MBR ako predbežná liečba pre reverznú osmózu: Ak je konečným cieľom produkovať vodu kvality pitnej farby (alebo dokonca vyššiu, pre priemyselné aplikácie v Ultrapure), reverzná osmóza (RO) je často technológiou výberu na odstránenie rozpustených solí a stopových kontaminantov. Membrány RO sú však vysoko citlivé na znečistenie suspendovanými tuhými látkami, organickými látkami a mikroorganizmami. MBR Efluent, ktorý je prakticky bez týchto plesnivých látok, slúži ako ideálny krmivo pre systémy RO. Táto kombinácia MBR-RO významne rozširuje životnosť Membrán RO, znižuje ich čistiacu frekvenciu a znižuje celkové prevádzkové náklady, čím sa vylepšuje ekonomickejšie čistenie vody.
Výroba vysoko kvalitnej pitnej vody: V systémoch MBR-RO v nepriamom pitnom opätovnom použití (IPR) alebo priamých systémoch na opätovné použitie (DPR) sú systémy MBR-RO, po ktorých často nasledujú pokročilé oxidačné procesy (AOP), v popredí výroby vody, ktorá spĺňa alebo presahuje prísne štandardy pitnej vody. To umožňuje spoločenstvám rozšíriť ich zásoby pitnej vody pomocou upravenej odpadovej vody, čo významne prispieva k bezpečnosti vody.
Schopnosť MBR vyrábať vysoko kvalitné dezinfikované odpadové vody ich priamo umiestni ako kľúčovú technológiu pre rôzne aplikácie opätovného použitia a recyklácie vody a znižuje spoliehanie sa na zdroje sladkej vody.
Zavlažovanie: MBR Efluent sa široko používa na neobmedzené zavlažovanie poľnohospodárskych plodín, golfových ihrísk, verejnej krajiny a obytných oblastí. Jeho nízke suspendované tuhé látky a počet patogénov minimalizujú zdravotné riziká a zabránia upchávaniu zavlažovacích systémov.
Priemyselné chladenie: Mnoho priemyselných odvetví vyžaduje veľké objemy vody na chladiace veže a ochladenie spracovania. Voda ošetrená MBR môže výrazne kompenzovať dopyt po čerstvej vode v make-up, čím sa zníži prevádzkové náklady a vplyv na životné prostredie. Nízky potenciál znečistenia odpadu MBR je obzvlášť prospešný pre zariadenia na výmenu tepla.
Nepriame pitné opakované použitie: Zahŕňa to zavedenie vysoko ošetrenej odpadovej vody do tlmivého roztoku pre životné prostredie, ako je napríklad zvodnená voda alebo nádrž na povrchovú vodu, predtým, ako sa extrahuje a ďalej ošetrí rastlinou na pitnú vodu. Systémy MBR sú kritickou súčasťou viacerých barrových prístupov pre takéto schémy, čím sa zabezpečuje kvalita vody vstupujúcej do pufra životného prostredia. Vysokokvalitný permeat MBR minimalizuje riziko pre životné prostredie a budúce zásoby pitnej vody.
Aj keď technológia MBR ponúka podstatné výhody, nie je bez jej výziev. Pochopenie týchto obmedzení je rozhodujúce pre úspešný návrh, prevádzku a údržbu systémov MBR.
Membránové znečistenie zostáva najvýznamnejšou prevádzkovou výzvou v systémoch MBR. Vzťahuje sa na akumuláciu rôznych materiálov na povrchu membrány alebo v jeho póroch, čo vedie k zníženiu toku permeátu a zvýšeniu transmembránového tlaku (TMP).
Typy znečistenia (organické, anorganické, biologické):
Organické znečistenie: Spôsobené ukladaním a adsorpciou rozpustných organických zlúčenín (ako sú proteíny, polysacharidy, humínové látky a tuky, oleje a mastnotu - hmla) z odpadovej vody na povrch membrány a do jej pórov. Tieto lepkavé látky tvoria „koláčovú vrstvu“ alebo blokové póry, čo výrazne zvyšuje hydraulický odpor.
Anorganické znečistenie (škálovanie): Vyskytuje sa, keď rozpustené anorganické soli (napr. Uhličitan vápenatý, hydroxid horečnatý, oxid kremičitý a precipitáty železa) presahujú ich limity rozpustnosti a zrážajú sa priamo na povrch membrány. Toto tvorí tvrdé kryštalické vrstvy, ktoré je ťažké odstrániť.
Biologické znečistenie (biofouling): Zahŕňa rast mikroorganizmov (baktérie, huby, riasy) na povrchu membrány, čím tvorí slizký, vytrvalý biofilm. Tieto biofilmy pridávajú nielen hydraulický odpor, ale môžu tiež vylučovať extracelulárne polymérne látky (EPS), ktoré ďalej zvyšujú organické znečistenie a sú vysoko odolné voči odstraňovaniu.
Koloidné znečistenie: Výsledky akumulácie jemných, netraditeľných častíc (napr. Clay, bahno, kovové hydroxidy), ktoré ukladajú na membránovú povrchu alebo v póroch.
Faktory ovplyvňujúce znečistenie: Znečistenie je komplexný jav ovplyvnený množstvom faktorov:
Charakteristiky odpadovej vody: Vysoké koncentrácie suspendovaných tuhých látok, organických látok, výživných látok a špecifických anorganických iónov vo vplyve môžu zhoršiť znečistenie.
Prevádzkové podmienky: Vysoké rýchlosti toku, nedostatočné prevzdušnenie (na čistenie ponorených MBR), krátke hydraulické retenčné časy (HRT) a nestabilné vlastnosti zmiešaného alkoholu (napr. Kolísanie pH, zlá filtrateľnosť kalu) môžu urýchliť znečistenie.
Membránové vlastnosti: Materiál (hydrofóbnosť/hydrofilnosť), veľkosť pórov, povrchový náboj a drsnosť samotnej membrány môže ovplyvniť jeho náchylnosť na znečistenie.
Napriek dlhodobým prínosom môžu byť počiatočné kapitálové a prebiehajúce prevádzkové náklady v systémoch MBR vyššie ako konvenčné metódy liečby.
Počiatočné investičné náklady: Systémy MBR zvyčajne zahŕňajú vyššie počiatočné kapitálové výdavky v porovnaní s tradičnými aktivovanými kalovými závodmi, predovšetkým kvôli:
Cena membránového modulu: Samotné membrány sú významnou súčasťou kapitálových nákladov.
Špecializované vybavenie: MBR vyžadujú špecializované čerpadlá, dúchadlá na membránové čistenie a pokročilé riadiace systémy, čo zvyšuje počiatočnú investíciu.
Požiadavky na predbežné ošetrenie: Potreba jemnejšieho skríningu a niekedy aj ďalšie kroky pred liečbou na ochranu membrán môže zvýšiť počiatočné náklady.
Je však dôležité poznamenať, že znížená stopa môže niekedy vyrovnať náklady na získavanie pôdy v husto osídlených oblastiach.
Prevádzkové náklady (energia, chemikálie):
Spotreba energie: MBR sú vo všeobecnosti energeticky náročnejšie ako konvenčné systémy, pričom prevzdušnenie (pre biologickú aktivitu aj membránové čistenie) sú najväčším spotrebiteľom energie, čo často predstavuje 50-70% z celkového dopytu energie. Permeátové čerpanie tiež prispieva k využitiu energie.
Chemické náklady: Zatiaľ čo MBR znižujú výrobu kalu, vznikajú náklady na chemikálie používané pri čistení membrány (napr. Chlór, kyseliny, alkalis) a niekedy na odstránenie chemického fosforu alebo úpravu pH.
Výmena membrány: Membrány majú konečnú životnosť (zvyčajne 5-10 rokov, v závislosti od prevádzky) a ich periodická náhrada predstavuje významné opakujúce sa prevádzkové náklady.
Udržiavanie fyzickej integrity membrán je prvoradé na zabezpečenie kvality odpadových vôd.
Potenciál poškodenia membrány: Membrány, najmä duté vlákna, môžu byť náchylné na fyzické poškodenie z:
Abrazívne častice: Nedostatočné predbežné ošetrenie vedúce k prítomnosti ostrých alebo abrazívnych častíc v zmiešanej likéru.
Nadmerné mechanické napätie: Vysoké sacie tlaky, agresívne čistenie vzduchu alebo nevhodné manipulácie počas inštalácie alebo údržby môžu viesť k rozbitiu vlákien alebo trhaniu plechu.
Chemická degradácia: Vystavenie príliš agresívnym čistiacim chemikáliám alebo vysokým koncentráciám oxidantov v dlhých obdobiach môže degradovať membránový materiál.
Monitorovanie a údržba: Na zmiernenie rizika poškodenia membrány a zabezpečenie konzistentnej kvality odpadových vôd sú nevyhnutné prísne protokoly monitorovania a údržby:
Online monitorovanie: Nepretržité monitorovanie zákalu permeátu, transmembránového tlaku (TMP) a toku môže poskytnúť okamžité náznaky poruchy integrity membrány. Náhle zvýšenie zákalu permeátu je červená vlajka.
Testovanie integrity: Pravidelné testy integrity, ako sú testy tlakového rozkladu (PDT) alebo testy bublinového bodu, sa vykonávajú na detekciu malých únikov alebo zlomení vlákien skôr, ako výrazne ovplyvnia kvalitu odpadových vôd. Tieto testy zahŕňajú tlak na tlak membránového modulu vzduchom a monitorovanie poklesu tlaku, čo naznačuje únik.
Vizuálne inšpekcie: Pravidelné vizuálne inšpekcie membránových modulov môžu pomôcť identifikovať akékoľvek viditeľné príznaky poškodenia alebo nadmerného znečistenia.
Oprava/výmena: Poškodené vlákna alebo moduly musia byť okamžite opravené (napr. Zapojením zlomených vlákien) alebo sa musia vymeniť, aby sa udržal výkon systému a kvalita odpadových vôd.
Efektívna údržba a včasné čistenie sú absolútne kritické pre trvalý výkon, dlhovekosť a hospodársku životaschopnosť MBR membrán. Bez prísneho režimu čistenia by membránové znečistenie rýchlo urobilo systém nefunkčný.
Proaktívne denné a týždenné monitorovanie a jednoduché fyzické opatrenia tvoria chrbticu údržby MBR.
Monitorovanie TMP a tok: Nepretržité monitorovanie transmembránového tlaku (TMP) a toku permeátu je najdôležitejším prevádzkovým ukazovateľom pre systémy MBR.
TMP Trend: Pri normálnej prevádzke sa TMP postupne zvyšuje, keď sa hromadí mierna, reverzibilná vrstva. Strmé alebo náhle zvýšenie TMP znamená rýchle znečistenie, čo naznačuje, že sa vyžaduje intenzívnejšie čistenie alebo riešenie problémov.
Trend toku: Kľúčom je udržiavanie stabilného toku. Zníženie toku pri konštantnom TMP alebo neschopnosť udržiavať cieľový tok, tiež signalizuje znečistenie a potrebu akcie.
Prevádzkovatelia používajú tieto trendy na plánovanie čistiacich cyklov a vyhodnotenie ich účinnosti. Trendy historické údaje umožňujú prediktívnu údržbu a optimalizáciu čistiacich frekvencií.
Vizuálne inšpekcie: Pravidelné vizuálne kontroly membránových modulov a bioreaktora sú nevyhnutné. To zahŕňa:
Distribúcia vzduchu: Zabezpečenie toho, aby difúzor vzduchu pod membránou poskytovali rovnomerné a energické čistenie vzduchu, aby sa účinne vyradili brucha z povrchu membrány. Blokované difúzory môžu viesť k lokalizovaným znečisteniu.
Povrch membrány: Hľadáte viditeľné hromadenie kalu, biologický rast alebo príznaky fyzického poškodenia na membránových vláknach alebo listoch.
Zdravie bioreaktorov: Pozorovanie zmiešaného likéru na príznaky peny, hromadenia alebo nezvyčajnej farby, čo by mohlo naznačovať nezdravý biologický proces ovplyvňujúci výkon membrány.
Optimalizácia prevzdušňovania: Okrem iba čistenia musí byť prevzdušnenie optimalizované pre biologickú aktivitu (poskytnutie kyslíka pre mikroorganizmy) a čistenie membrány. Správny prietok vzduchu a distribúcia bránia tvorbe hustej, ireverzibilnej vrstvy koláča na povrchu membrány, čím sa zabezpečuje nepretržité uvoľňovanie voľne pripojených častíc.
Metódy čistenia MBR sú zvyčajne kategorizované podľa ich intenzity a frekvencie, od rutinného fyzického čistenia po agresívnejšie chemické zásahy.
Spätné preplachovanie (alebo backflushing):
Popis: Toto je najčastejšia a najmenej agresívna metóda čistenia. Zahŕňa stručné zvrátenie toku permeátu cez membránu, vytlačenie nahromadených finalistov z povrchu membrány a späť do zmiešaného likéru. V prípade ponorených MBR to často zahŕňa použitie mierneho pozitívneho tlaku čistej permeátovej vody (alebo niekedy ošetrenej odpadovej vody) zvnútra (strana permeátu) na vonkajšiu stranu (strana zmiešanej alkoholu) membrány. Pranenie vzduchu zvyčajne pokračuje počas spätného premývania, aby pomohol pri odstraňovaní.
Frekvencia a efektívnosť: Zadné preplachovanie sa vykonáva často, často každých 10-20 minút počas 30-60 sekúnd. Je vysoko účinný pri odstraňovaní voľných, reverzibilných finalistov (ako je dynamická membrána alebo ľahko adsorbované častice) a udržiavanie relatívne stabilného toku počas normálnej prevádzky. Považuje sa to za metódu fyzického čistenia.
Chemicky vylepšené preplachovanie (CEB):
Popis: CEB je intenzívnejšia metóda fyzikálneho čistenia, kde sa do vodnej vody preplachuje nízka koncentrácia čistiacej chemikálie. Chemický roztok sa pulzuje cez membránu alebo sa necháva na krátku dobu namočiť na krátku dobu pred tým, ako sa vyplavuje. To kombinuje fyzické odstránenie spätného preplachovania s chemickým pôsobením rozpúšťania alebo rozptyľovania brucha.
Použitie chemikálií na zlepšenie spätného premývania: CEB zvyčajne používa oxidanty, ako je chlórnan sodný (NACLO), na organické a biologické pušky alebo kyseliny (napr. Kyselina citrónová) na anorganické škálovanie. Chemická koncentrácia je nižšia ako pri úplnom chemickom čistení a čas kontaktu je kratší.
Frekvencia a efektívnosť: CEBS sa vykonávajú menej často ako štandardné spätné preplachovanie, zvyčajne raz denne až raz týždenne, v závislosti od sadzieb znečistenia. Sú účinné pri odstraňovaní perzistentnejších, ale stále do značnej miery reverzibilní, finalisti a pomáhajú oneskoriť potrebu úplného chemického čistenia.
Chemické čistenie (čistenie-CIP):
Popis: CIP je agresívnejšia a menej častá metóda čistenia navrhnutá na obnovenie priepustnosti membrány, keď už nie sú dostatočné fyzikálne a chemicky vylepšené preplachovanie. Zahŕňa izoláciu membránového modulu alebo banky, vypustenie zmiešaného alkoholu a potom recirkuláciu koncentrovaných roztokov chemického čistenia cez modul na dlhšiu dobu (hodiny až cez noc).
Druhy čistiacich prostriedkov (kyseliny, alkalis, oxidanty):
Alkalické čistiace prostriedky (napr. Chlórnan sodný - Naclo, hydroxid sodný - NaOH): Vysoko účinné pri rozpustení a dispergovaní organických plesnív (proteíny, polysacharidy, humínových látok) a biologických filmov. NACLO tiež pôsobí ako dezinfekčný prostriedok.
Kyslé čistiace prostriedky (napr. Kyselina citrónová, kyselina oxalová, kyselina chlorovodíková - HCI): Primárne sa používa na rozpustenie anorganických skalníkov (napr. Uhličitan vápenatý, hydroxid horečnatý, precipitáty železa).
Ďalšie špecializované čistiace prostriedky: V závislosti od konkrétneho zloženia znečistenia sa môžu použiť ďalšie chemikálie, ako sú enzýmy (pre špecifické organické zlúčeniny), povrchovo aktívne látky alebo patentované formulácie.
Čistiace protokoly: CIP zvyčajne zahŕňa postupnosť krokov:
Izolácia a vypustenie: Membránový modul je odobratý do režimu offline a vypustený zo zmiešaného alkoholu.
Opláchnutie: Opláchnuté permeátom, aby sa odstránili voľné tuhé látky.
Chemické namáčanie/recirkulácia: Zavádza sa vhodný čistiaci roztok (kyselina alebo alkalický, často postupne) a buď sa necháva namočiť alebo nepretržite recirkulovať cez membránový modul pre špecifikované trvanie a teplotu (často sa zvýši na zvýšenie čistenia).
Opláchnutie: Dôkladné opláchnutie čistou vodou je rozhodujúce po chemickom čistení, aby sa odstránili všetky chemické zvyšky.
Návrat do služby: Modul sa vráti do služby, často s monitorovanou fázou spustenia.
Frekvencia a efektívnosť: CIP sa vykonávajú oveľa menej často, zvyčajne raz mesačne do každých pár mesiacov, alebo ako je diktovaný trendom TMP, ktorý dosahuje predbežnú prahovú hodnotu. Sú vysoko účinné pri obnove významnej časti pôvodnej priepustnosti membrány a odstraňovaní tvrdohlavých, nezvratných finalistov, ktoré sa v priebehu času akumulujú.
Čistenie offline (čistenie z miesta-policajt): V niektorých závažných scenároch znečistenia alebo na periodické hlboké čistenie sa môžu membránové moduly odstrániť z nádrže a namočené alebo vyčistené v vyhradenej čistiacej nádrži mimo pracoviska. To umožňuje agresívnejšie chemikálie, vyššie teploty alebo dlhšie namáčajúce časy a môže byť obzvlášť účinné pre silne znečistené moduly.
Zatiaľ čo teoretické výhody a prevádzkové mechanizmy technológie MBR sú presvedčivé, jeho skutočný vplyv sa najlepšie demonštruje prostredníctvom úspešných implementácií v reálnom svete. Tieto prípadové štúdie zdôrazňujú všestrannosť a účinnosť MBR v rôznych mierkach a aplikáciách a ponúkajú cenné pohľady na ich výkon a získané ponaučenia.
Tu preskúmame niekoľko hypotetických príkladov predstavujúcich bežné a významné aplikácie MBR. Keď píšete svoj skutočný článok, budete chcieť nájsť konkrétne publikované prípadové štúdie s konkrétnymi údajmi.
Príklad 1: Mestské mestské odpadové vody pre opätovné použitie vody
Umiestnenie/projekt: Predstavte si „projekt na regeneráciu vodnej energie“ v husto obývanom pobrežnom meste (napr. Niekde zažíva nedostatok vody, ako je Barcelona, Singapur alebo časti Kalifornie).
Riešený problém: Mesto čelilo zvyšujúcemu sa dopytu po vode, znižovalo sladkovodné zdroje a prísne limity výbojov pre svoju konvenčnú čističku odpadových vôd (WWTP). Existujúci závod sa tiež blížil k svojej kapacite a obsadil cennú mestskú pôdu.
MBR Riešenie: Postavil sa nové centralizované zariadenie MBR, ktoré je určené na liečbu 50 000 m³/deň (približne 13,2 mgd) komunálnej odpadovej vody. Systém využíval ponorené polymérne (PVDF) membrány. Vysoko kvalitný odpad MBR sa potom ďalej liečil pomocou UV dezinfekcie a malá časť reverznou osmózou pre priemyselnú procesnú vodu a nepriame opakované použitie v pitnej farbe.
Údaje o výkonnosti:
Kvalita odpadových vôd: Dôsledne dosiahnuté TSS <1 mg/l, BOD <3 mg/l, celkový dusík <5 mg/l a prakticky úplné odstránenie fekálnych koliformných tokov. Zákalosť zvyčajne menšia ako 0,1 NTU.
Zníženie stopy: Vymenil konvenčný systém trikrát svojím veľkosti, čím uvoľnil významnú pôdu pre verejné použitie.
Opätovné použitie vody: Umožnilo mestu vyrovnať 30% svojho dopytu po vode a prispievať k dobíjaniu zvodnenia, čím sa zvýšila bezpečnosť vody.
Kľúčové kroky: Demonštruje schopnosť MBR zvládnuť veľké mestské toky a zároveň poskytovať vysoko kvalitný odpad vhodný na pokročilé opätovné použitie, s významnými výhodami úspory vesmíru v mestskom prostredí.
Príklad 2: Priemyselné čistenie odpadových vôd v závode na spracovanie potravín
Umiestnenie/projekt: „Zariadenie na spracovanie Greenfoods“ vo vidieckych oblastiach s prísnymi predpismi miestneho prepustenia (napr. Dairy Farm alebo Plant Plant v Holandsku, známe vysokými environmentálnymi normami).
Riešený problém: Závod na spracovanie potravín generoval vysokonapäťovú odpadovú vodu s kolísajúcimi organickými zaťaženiami (vysoký bod/treska, tuky, oleje a tuk) a čelil eskalujúcemu poplatkom za výtok a potenciálnym povolením. Bola tiež túžba znížiť spotrebu sladkej vody.
MBR Riešenie: Na ošetrenie 1 000 m³/deň (približne 0,26 mgd) procesnej odpadovej vody sa nainštaloval externý (bočná) systém MBR s keramickými tubulárnymi membránami. Výber keramických membrán bol poháňaný potenciálom pre čistenie vysokého teploty a robustný výkon proti náročným priemyselným pleskávaním. Ošetrená voda sa znovu použila na bezkontaktné aplikácie na chladenie a umývanie.
Údaje o výkonnosti:
Odstraňovanie znečisťujúcich látok: Dosiahnuté> 98% odstránenie BSK,> 95% odstránenie COD a efektívne riadené hmla, pričom spĺňajú všetky lokálne limity prepúšťania.
Recyklácia vody: Umožnila recykláciu približne 70% ošetrenej odpadovej vody, čo výrazne znižuje príjem sladkej vody a objem výtoku.
Robustnosť: Preukázala odolnosť voči organickým nárazom a účinnému čisteniu konkrétnych priemyselných burzov.
Kľúčové kroky: Ilustruje robustný výkon spoločnosti MBR v náročnom priemyselnom prostredí, najmä s keramickými membránami, čo uľahčuje významné opätovné použitie a súlad s vodou.
Príklad 3: Diaľkové čistenie odpadových vôd komunity
Umiestnenie/projekt: „Eco-resort Mountain View“ v citlivej ekologickej zóne (napr. Národný park alebo vzdialený turistický cieľ).
Riešený problém: Stredisko potrebovalo kompaktné a spoľahlivé riešenie čistenia odpadových vôd, ktoré produkovalo mimoriadne čistý odpad na ochranu nedotknutého miestneho prostredia a pre zavlažovanie na mieste. Konvenčné systémy boli príliš veľké a zložité na to, aby fungovali na diaľku.
MBR Riešenie: Bol nainštalovaný kompaktný modulárny ponorený systém MBR (200 m³/deň, približne 0,05 mgd). Jeho automatizované ovládacie prvky a minimálna stopa boli ideálne pre diaľkové miesto.
Údaje o výkonnosti:
Kvalita odpadových vôd: Vyrábal odpadový odpad vhodný na priamy výtok na citlivé vody a neobmedzené zavlažovanie, ktoré neustále spĺňajú veľmi nízke limity živín a patogénov.
Operatívna jednoduchosť: Diaľkové monitorovanie a automatizované čistiace cykly minimalizovali potrebu konštantnej prítomnosti operátora na mieste.
Ochrana životného prostredia: Zabezpečil žiadny škodlivý vplyv na miestny ekosystém.
Kľúčové kroky: Zdôrazňuje vhodnosť spoločnosti MBR pre decentralizované aplikácie, vzdialené prostredie a citlivé prostredie kvôli jeho kompaktnej povahe, vysokej kvalite odpadových vôd a prevádzkovej stability.
Analýza minulých implementácií MBR poskytuje zásadné informácie o budúcich projektoch, čo pomáha vyhnúť sa bežným úskaliam a optimalizovať výkon.
Bežné úskalia a ako sa im vyhnúť:
Nedostatočné predbežné ošetrenie: Toto je najčastejšou príčinou prevádzkových problémov MBR a poškodenia membrány. Roztoky zahŕňajú robustné jemné skríning (1-3 mm alebo menej), účinné odstránenie mriežky a niekedy rozpustenú flotáciu vzduchu (DAF) pre vysoké zaťaženie hmly.
Nedostatok riadneho dizajnu pre kontrolu znečistenia: Nezohľadnenie konkrétnych charakteristík odpadovej vody alebo navrhovanie nedostatočného čistenia vzduchu môže viesť k rýchlemu a nezvratnému znečisteniu. Vyhýbanie sa tomu vyžaduje dôkladné pilotné testovanie a skúsení inžinieri návrhov MBR.
Nedostatočné školenie operátora: MBR sú sofistikované systémy. Prevádzkovatelia potrebujú komplexné školenie o automatizovaných ovládacích prvkoch, protokoloch čistenia membrány, testovania integrity a riešenia problémov.
Podhodnotenie nákladov na energiu: Hoci sú MBR kompaktné, môžu byť energeticky náročné, predovšetkým kvôli prevzdušňovaniu. Dôkladný návrh na energetickú účinnosť (napr. Optimalizované čistenie vzduchu, efektívne dúchadlá) je rozhodujúce.
Zlá stratégia chemického čistenia: Použitie nesprávnych chemikálií, nesprávnych koncentrácií alebo nedostatočných časov namáčania môže viesť k neúčinnému čisteniu alebo dokonca k poškodeniu membrány. Systematický prístup k chemickému čisteniu, ktorý sa často riadi dodávateľmi membrány, je nevyhnutný.
Osvedčené postupy pre prevádzku MBR:
Proaktívne riadenie znečistenia: Implementujte pravidelné spätné umývanie a CEB na základe trendov TMP. Nečakajte, až silné znečistenie vykoná CIP.
Dôsledné predbežné ošetrenie: Uistite sa, že sú pravidelne čistiace a udržiavané obrazovky a optimalizujú sa systémy odstraňovania štrkov.
Udržujte stabilnú biológiu: Monitorujte kľúčové biologické parametre (napr. MLSS, rozpustený kyslík, pH), aby ste zaistili zdravú a stabilnú mikrobiálnu komunitu, ktorá je rozhodujúca pre celkový výkon a znížené znečistenie.
Pravidelné testovanie integrity: Rutinne vykonávajú rozpad tlaku alebo testy bublinkového bodu, aby sa včas detegovali porušenia membrány, čím chráni kvalitu odpadových vôd.
Optimalizovať prevzdušnenie: Zabezpečte, aby bola vzduchová čistenie dostatočná a rovnomerne rozložená na udržanie membrány čisté bez nadmernej spotreby energie.
Komplexné protokolovanie údajov: Zhromažďujte a analyzujte prevádzkové údaje (TMP, tok, frekvencie čistenia, chemické použitie) na identifikáciu trendov, optimalizáciu procesov a predpovedanie potrieb údržby.
Pokyny a podpora výrobcu: Dôkladne dodržiavajte prevádzkové a čistiace pokyny pre výrobcu membrány a využívajte ich technickú podporu.
86 - 571 - 88647609
+ 86-15267462807
Angličtina
عربي
español
