Zvládnutie pomeru F/M pre riadenie procesov odpadových vôd v reálnom svete

Pri biologickom čistení odpadových vôd sa proces aktivovaného kalu často považuje za matematickú istotu. Skúsení procesní inžinieri však vedia, že sa správa skôr ako nestabilný ekosystém. Základom riadenia tohto ekosystému je Pomer potravín a mikroaleboganizmov (F/M). .

Zatiaľ čo štandardné prevádzkové príručky ponúkajú pevné vzaleboce, skutočné zvládnutie procesu si vyžaduje pochopenie toho, ako F/M interaguje s premenlivou organickou chémiou, sezónnou kinetikou a obmedzeniami senzorov v reálnom čase. Táto príručka presahuje rámec základných výpočtov a poskytuje použiteľné, v praxi overené poznatky pre modernú optimalizáciu závodu.

1. Úvod do pomeru F/M: Biologická kinetická rovnováha

Pomer F/M definuje termodynamický vzťah medzi hmotnosťou biodegradovateľného organického substrátu vstupujúceho do biologických reaktorov a hmotnosťou aktívnych heterotrofných baktérií určených na stabilizáciu.

• „Jedlo“ (F): Hmotnostná rýchlosť organického zaťaženia. Zatiaľ čo sa tradične definuje biochemickou potrebou kyslíka (BSK), predstavuje prchavé uhlíkaté zlúčeniny dostupné pre mikrobiálny katabolizmus.
• „Mikroorganizmy“ (M): Aktívna bunková biomasa nachádzajúca sa v hraniciach prevzdušňovacej nádrže, zodpovedná za oxidáciu uhlíka a bioflokuláciu.

V ideálnom systéme tento pomer udržuje baktérie v neskorej klesajúcej rastovej fáze alebo skorej endogénnej dýchacej fáze. Ak sa vodný kameň nakloní príliš ďaleko v ľubovoľnom smere, fyzikálna štruktúra vločky kalu sa zhorší, čo zmení index objemu kalu (SVI) a riskuje nesúlad s predpismi pre celkové množstvo nerozpustných látok (TSS) a limity živín.

2. Dynamická matematika: Faktorizácia latencie a „čistoty“ kalu

Učebnicová matematická reprezentácia F/M je priamočiara, no jej komponenty skrývajú operačné pasce.

Vzorce čistého textu

Americké imperiálne jednotky:
F/M = (prítok BSK, mg/l * prietok, MGD * 8,34) / (MLVSS, mg/l * objem povodia, MG * 8,34)

Metrické jednotky:
F/M = (prítok BSK, mg/l * prietok, m3/deň) / (MLVSS, mg/l * objem povodia, m3 * 1 000)

Zisk informácií: Prelomenie 5-dňovej pasce latencie BOD

Najväčšou chybou klasickej F/M kontroly je to, že štandardná BSK5 vyžaduje 5-dňovú inkubačnú dobu. Riadenie dynamického závodu pomocou 5-dňového indikátora oneskorenia zaisťuje, že vždy napravíte krízu z minulého týždňa.

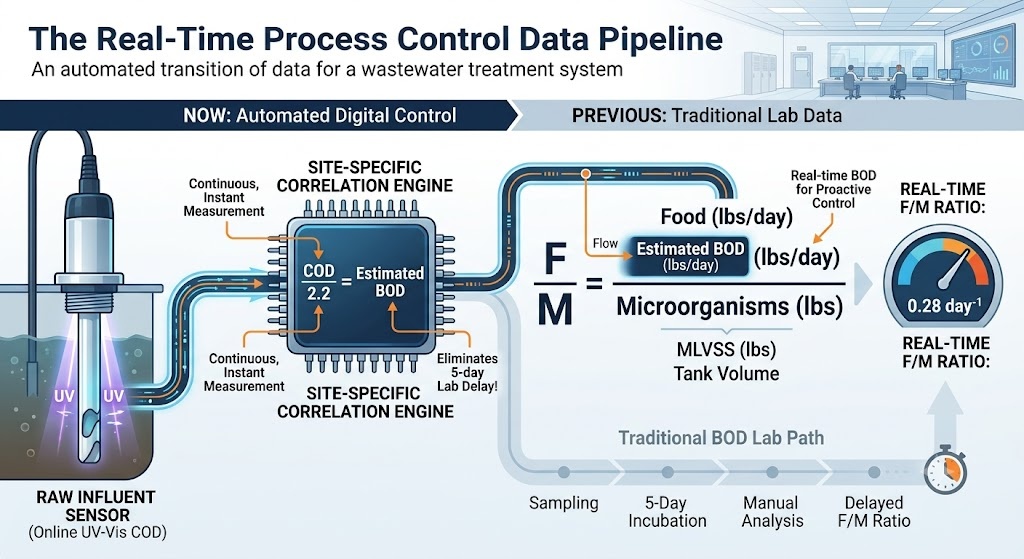

Pokročilé zariadenia to obchádzajú vytvorením dynamiky Korelačná matica COD-to-BOD alebo TOC-to-BOD . Surový domáci komunálny prítok zvyčajne vykazuje pomer CHSK: BSK 2,0:1 až 2,5:1. Ak však vaše zariadenie prijíma priemyselné frakcie (napr. spracovanie potravín, chemická výroba), tento pomer môže narásť až na 4,0:1 alebo sa môže meniť každú hodinu.

[Odhad jedla v reálnom čase] = denná CHSK (prostredníctvom 2-hodinového trávenia alebo online UV-Vis) / korelačný faktor špecifický pre lokalitu

Využitím online UV-Vis spektrofotometrov na prehrádzke primárnej odpadovej vody môžu operátori zachytiť organické „slimáky“ v reálnom čase a okamžite upraviť metriky procesu, namiesto toho, aby zistili toxické preťaženie o päť dní neskôr.

Zlomok „čistoty“ medzi MLVSS a MLSS

Nahradenie MLSS za MLVSS v menovateli je kritická chyba. MLSS zahŕňa nebiologické inertné pevné látky (pevné suspendované pevné látky ako jemná drť, kal a zrážaný fosfor).

Zdravá obecná rastlina udržiava an Pomer MLVSS/MLSS (index čistoty) 0,75 až 0,85 . Počas silných dažďov v kombinovaných kanalizačných systémoch alebo v zariadeniach s neadekvátnymi kanálikmi piesku sa do prevzdušňovacej nádrže dostane inertný prach, čím sa pomer zníži pod 0,60. Ak netestujete prchavú frakciu (MLVSS cez testovanie prchavej muflovej pece pri 550 stupňoch Celzia), matematicky nadhodnotíte svoju mikrobiálnu pracovnú silu, drasticky podkŕmite svoj systém a spustíte neočakávané hladovanie biomasy.

3. Scenár pokročilých výpočtov: Priemyselný posun

Pozrime sa nad rámec základných komunálnych výpočtov na pokročilý scenár, v ktorom priemyselný závod na spracovanie potravín uvalí neočakávaný organický nárast do komunálneho systému.

Údaje poľa zhromaždené o 08:00:

• Rýchlosť prietoku: 4,0 MGD
• CHSK primárneho odpadu (prostredníctvom rýchleho testu): 600 mg/l
• Historický faktor CHSK:BOD pre túto špecifickú priemyselnú zmes: 2,4:1
• Objem prevzdušňovacej nádrže: 1,2 milióna galónov (MG)
• Koncentrácia MLSS: 3 500 mg/l
• Aktuálna prchavá organická frakcia (MLVSS/MLSS): 72 % v dôsledku nedávneho stekania bahna za vlhkého počasia

Krok 1: Výpočet odhadovanej BSK (potraviny) v reálnom čase

Odhadovaný prítok BSK = 600 mg/l CHSK / 2,4 = 250 mg/l BSK
Použité jedlo = 250 mg/l * 4,0 MGD * 8,34 = 8 340 libier BSK/deň

Krok 2: Vypočítajte skutočnú biologickú hmotnosť (mikroorganizmy)

Skutočná koncentrácia MLVSS = 3 500 mg/l MLSS * 0,72 = 2 520 mg/l MLVSS
Aktívne mikroorganizmy = 2 520 mg/l * 1,2 MG * 8,34 = 25 220 libier MLVSS

Krok 3: Vypočítajte F/M v reálnom čase

Pomer F/M = 8 340 libier BOD / 25 220 libier MLVSS = 0,33 dňa^-1

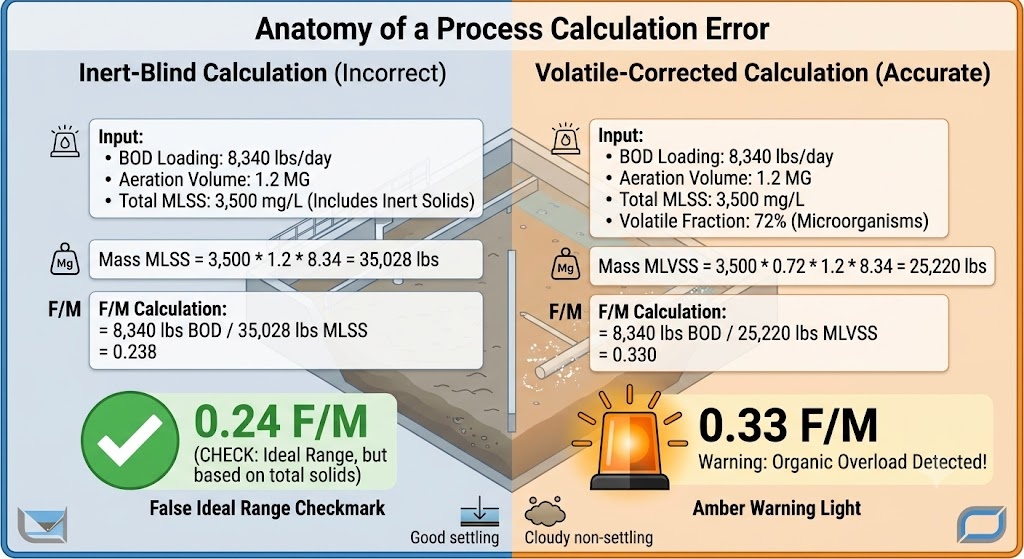

Operačný prehľad: Ak by operátor nesprávne použil celkový MLSS na výpočet, vypočítaná F/M by sa javila ako 0,24, čo signalizuje dokonale stabilný konvenčný systém. V skutočnosti je skutočná biologická záťaž na úrovni 0,33 – blíži sa k hornej hranici konvenčného čistenia, čo varuje operátora, aby okamžite potlačil plytvanie kalom, aby sa zabránilo vymývaniu biomasy.

4. Ideálne rozsahy F/M a kinetický teplotný faktor

Prevádzkové cieľové rozsahy musia byť v súlade so špecifickým technickým návrhom zariadenia.

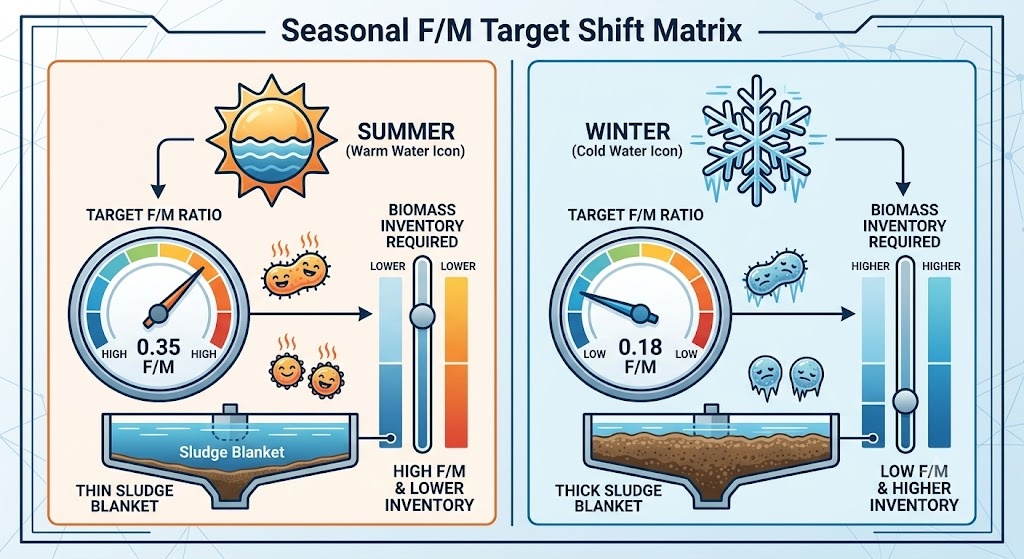

Učebnicami prehliadaný teplotný koeficient

Mikrobiálna enzymatická aktivita je vysoko závislá od teploty a riadi sa modifikovanou Arrheniovou rovnicou. Každým poklesom teploty odpadovej vody o 10 stupňov Celzia sa rýchlosť biologického metabolizmu zníži približne o 50 %.

• Letná prevádzka (25°C): Mikróby majú vysokú rýchlosť metabolizmu. Rýchlo konzumujú jedlo. Môžete bezpečne spustiť vyšší pomer F/M (napr. 0,35), pretože rýchlosť kinetického spracovania zodpovedá rýchlosti načítania.
• Zimná prevádzka (10°C): Mikróby sa stávajú pomalými. Aby ste spracovali rovnakú masu prichádzajúcej BSK, musíte zvýšiť veľkosť vašej mikrobiálnej pracovnej sily. Operátori sa musia zamerať na nižší pomer F/M (napr. 0,18) zámerným zvýšením cieľov MLVSS, aby poskytli väčšiu schopnosť spracovania „z ruky do úst“.

5. Riešenie problémov s vysokými pomermi F/M: organické preťaženie a štrukturálne rozptýlenie

Vysoký pomer F/M (>0,50 v konvenčných systémoch) naznačuje, že dostupná uhlíková energia prevyšuje metabolickú kapacitu stojacej biomasy. To pramení z priemyselných skládok slimákov, náhleho hydraulického vymývania pevných látok dažďovou vodou alebo nadmerného plytvania kalom (WAS).

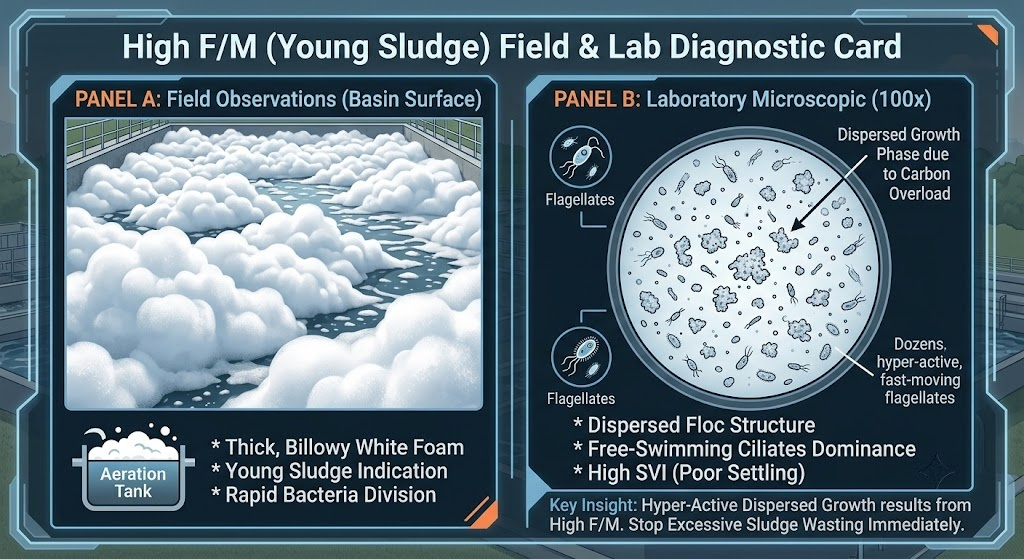

Vizuálna diagnostika a mikroskopia na mieste

• Fenomén povrchu: Prevzdušňovacia nádrž vytvára hustú, vzdujúcu, vysoko tekutú nedotknutá biela pena . Táto pena obsahuje vysoké koncentrácie extracelulárnych polysacharidov a lipidov produkovaných rýchlo sa deliacimi mladými baktériami v ich logaritmickej rastovej fáze.
• Mikroskopická štruktúra: Pri 100-násobnom zväčšení sa vločky kalu javia ako malé, veľmi rozbité a nemajú štruktúrované okraje. Uvidíte masívnu dominanciu voľne plávajúcich nálevníkov a bičíkovcov s absolútnou absenciou vírnikov alebo stopkavých nálevníkov.

Pokročilé nápravné opatrenia

1. Manéver krokového podávania: Ak je vaše zariadenie vybavené funkciou krokového podávania, odveďte surový prítok preč z hlavy prevzdušňovacej nádrže a rozdeľte ho cez stredné alebo zadné zóny. To okamžite znižuje pomer F/M na vstupe, čím sa vrátená biomasa chráni pred organickým šokom.
2. Úpravy rovnováhy RAS/WAS: Okamžite zastavte všetko čerpanie WAS. Zvýšte rýchlosť spätného aktivovaného kalu (RAS), aby ste maximalizovali prenos uložených pevných látok zo sekundárnych čističiek späť do reakčnej zóny.

6. Riešenie problémov s nízkymi pomermi F/M: Microthrix Bulking & Pin Floc

Nízky pomer F/M (<0,15 v konvenčných systémoch) predstavuje prostredie intenzívneho biologického hladovania. Mikrobiálna populácia prerástla zásoby primárnej energie.

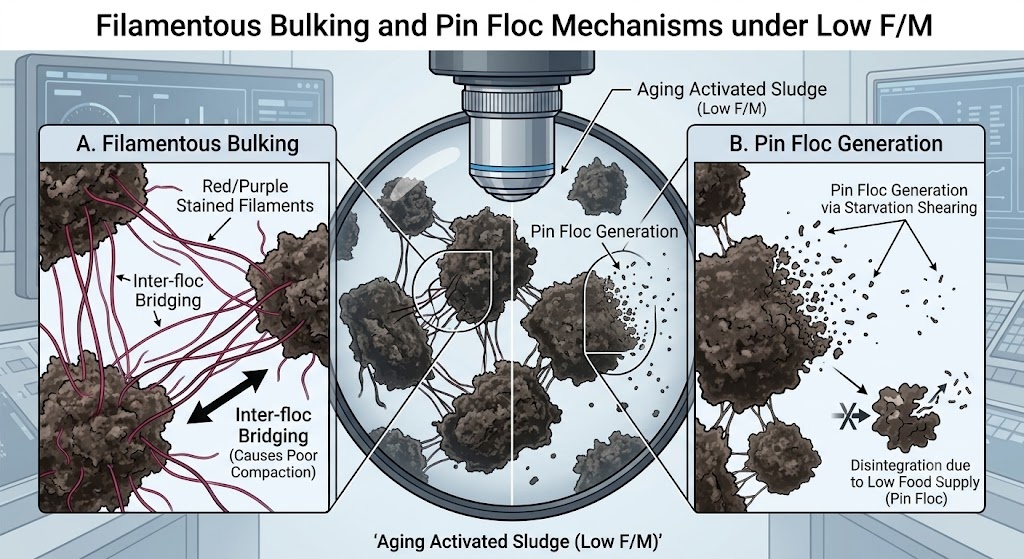

Vizuálna diagnostika a mikroskopia na mieste

• Fenomén povrchu: Na prevzdušňovacej nádrži sa vytvorí hustá, mastná, tmavohnedá alebo hnedá chrumkavá vrstva, ktorá odoláva striekajúcej vode. Zobrazí sa sekundárny čistič špendlíková vločka —drobné čiastočky podobné popolu vznášajúce sa nad odtokovou hrádzou napriek vysoko priehľadnému vodnému stĺpcu.
• Mikroskopická štruktúra: Vločky kalu vyzerajú masívne, tmavé a nepravidelné. Dlhé pramene podobné vlasom vláknité baktérie (ako napr Microthrix parvicella or Typ 0041 ) vylamujú z jadra vločiek, premosťujú medzery a fyzicky bránia zhutňovaniu v číriči.

Mechanika hromadného hladovania

Keď je nedostatok potravy, vláknité baktérie prekonajú štandardné vločkotvorné baktérie. Vláknité bunky majú oveľa vyšší pomer plochy povrchu k objemu, čo im umožňuje účinnejšie zachytávať stopové množstvá BSK ako husté vločky. Ako sa množia, vytvárajú sieťovinu podobnú pavučine, ktorá zachytáva vodu, čím zvyšuje index objemu kalu (SVI) a spôsobuje, že kalová vrstva v čističke stúpa smerom k povrchu.

Pokročilé nápravné opatrenia

1. Protokol prírastkového plytvania: Ak chcete obnoviť rovnováhu, musíte odstrániť prebytočnú biomasu, ale veľké úpravy môžu systém šokovať. Implementovať Pravidlo maximálneho plytvania 10 % až 15 %. : nikdy nezvyšujte svoj denný objem WAS o viac ako 15 % v jednom 24-hodinovom okne.
2. Stratégia selektívnej chlorácie: Ak je objemový vláknitý objem závažný, aplikujte cielenú dávku chlóru na linku RAS. Dávkujte chlór presnou rýchlosťou 2 až 5 libier chlóru na 1 000 libier MLVSS za deň . Pretože vlákna vyčnievajú smerom von zo štruktúry vločiek, sú najskôr vystavené chlóru, ktorý ich zničí, pričom vnútorné vločky tvoriace baktérie sú v bezpečí.

7. Integrácia procesov: Operačná matica F/M vs. MCRT

Pokročilé operácie s odpadovými vodami neriadia F/M ako izolovanú metriku. Funguje ako matematická inverzia Priemerný čas zotrvania buniek (MCRT) or Retenčný čas pevných látok (SRT) .

Zatiaľ čo F/M meria vonkajší stresor (potrava vstupujúca do systému), MCRT meria vnútorný vek a retenčný čas pracovnej sily.

MCRT = Celková zásoba prchavých tuhých látok v systéme / Celková hmotnosť stratených prchavých tuhých látok a odpadových vôd za deň

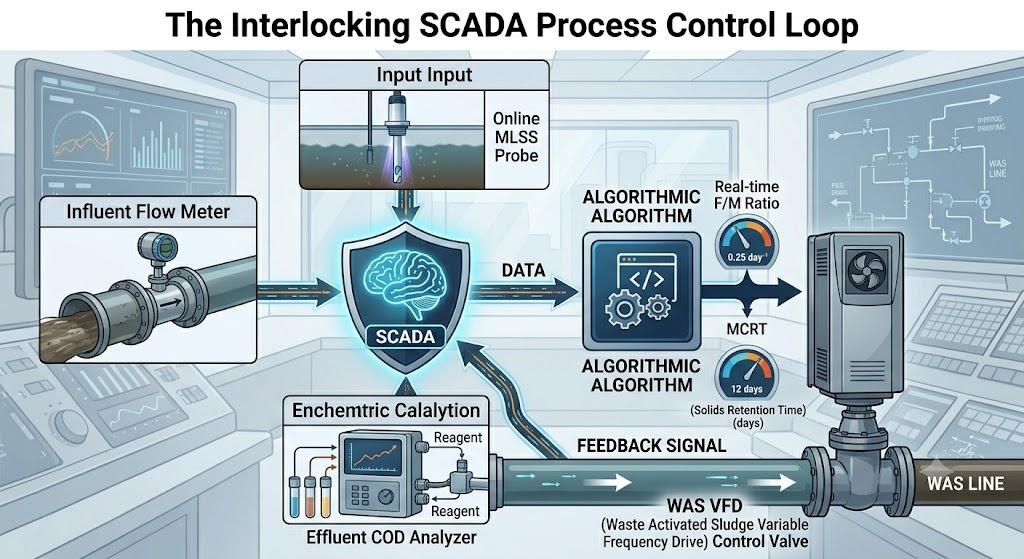

Prechod na digitálne dvojičky a automatické riadenie SCADA

Moderné liečebné zariadenia využívajú jednotné Matica riadenia procesov v rámci svojich SCADA systémov. Online optické sondy MLSS inštalované v strede prevzdušňovacej nádrže poskytujú nepretržité údaje o pevných látkach. V kombinácii s digitálnymi magnetickými prietokomermi na prítokovom a WAS vedení systém SCADA automaticky moduluje odpadové čerpadlá s premenlivou frekvenciou (VFD), aby sa udržal stabilný cieľ MCRT.

Keď náhle priemyselné zaťaženie posunie pomer F/M, automatizácia deteguje zodpovedajúci pokles spotreby rozpusteného kyslíka (DO) a okamžite je možné vykonať úpravy. Táto integrácia zaisťuje, že MCRT pôsobí ako kotva pre stabilitu, zatiaľ čo F/M slúži ako diagnostický nástroj na vyhodnotenie zmien zaťaženia v reálnom čase.

8. Zhrnutie: Výkonné poznatky pre manažérov závodov

Optimalizácia čističky s aktivovaným kalom si vyžaduje posunúť sa v minulosti k historickým metodológiám založeným na princípe palca a prijať dynamické metriky procesov:

• Začleniť rýchle náhrady: Nahraďte štandardné 5-dňové oneskorené testovanie BSK 2-hodinovým stolovým rozkladom CHSK alebo online UV-Vis optickými senzormi, aby ste proaktívne zvládali vysoké F/M šoky.
• Normalizovať pre obsah popola: Nikdy nevypočítajte ciele procesu pomocou celkového MLSS; uprednostniť MLVSS na izoláciu aktívnej biologickej hmoty od inertného riečneho bahna a minerálnych zrážok.
• Zahrňte ciele kinetickej teploty: Posun cieľovej F/M sa pohybuje nižšie v zime a vyššie v lete, aby zodpovedal prirodzeným bakteriálnym metabolickým výkyvom.
• Praktizujte konzervatívne plytvanie: Chráňte svoj systém pred osciláciami procesov obmedzením objemovej úpravy WAS na jeden deň na 15 %.
