Ako optimalizovať účinnosť čistenia odpadových vôd pomocou MBBR a usadzovačov rúrok

Na optimalizáciu účinnosti čistenia odpadových vôd musia prevádzkovatelia zariadení maximalizovať plochu biologického povrchu a urýchliť proces separácie pevnej látky a kvapaliny. Najúčinnejšou stratégiou je integrácia vysokého výkonu MBBR (Moving Bed Biofilm Reactor) média na odstraňovanie živín s naklonených Tube Settlers pre rýchlu sedimentáciu. Táto kombinácia umožňuje zariadeniam zvýšiť kapacitu čistenia až o 50 % bez toho, aby si vyžadovali ďalšie pozemky alebo nákladné stavebné práce.

Aká je úloha médií MBBR v biologickej liečbe?

Médiá MBBR (Moving Bed Biofilm Reactor) pozostáva z malých, špecializovaných plastových nosičov vyrobených z Polyetylén s vysokou hustotou (HDPE) . Tieto nosiče plávajú v prevzdušňovacej nádrži a poskytujú masívny chránený povrch pre rast prospešných baktérií.

Pridaním týchto nosičov do nádrže v podstate zvyšujete „pracovnú silu“ mikróbov, ktoré trávia organický odpad. Pretože sa médium neustále pohybuje v dôsledku prevzdušňovania, vytvára samočistiace prostredie, kde sa starší, menej účinný biofilm odlupuje a vytvára priestor pre aktívnejšie, mladšie baktérie.

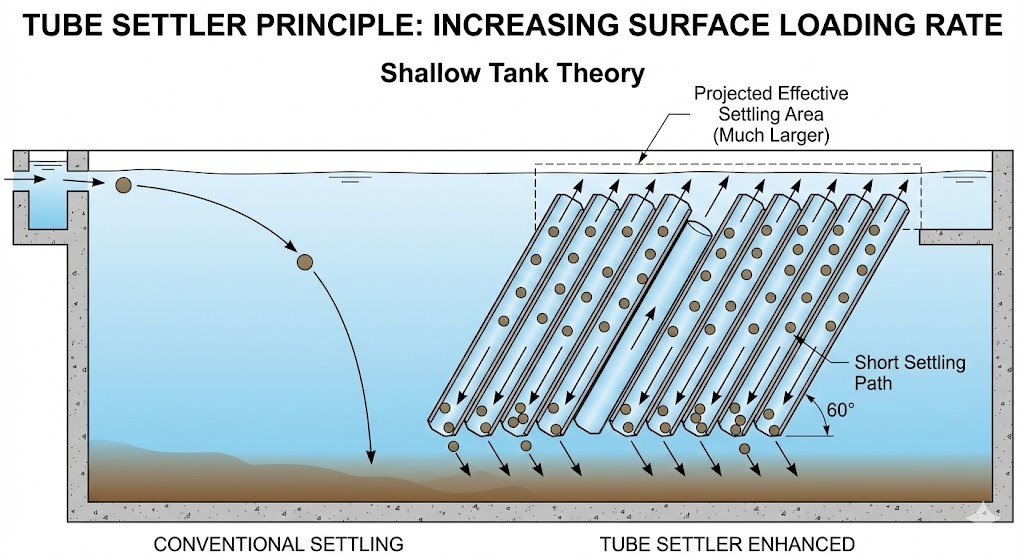

Prečo sú usadzovače rúr kritické pre objasnenie?

Tube Settlers použiť sériu naklonených šesťuholníkových kanálov na zlepšenie účinnosti usadzovania pevných látok v čističi. Zväčšením efektívnej usadzovacej plochy (na základe Hazensov zákon alebo teória plytkých nádrží ), tieto moduly umožňujú časticiam padať na veľmi krátku vzdialenosť predtým, ako narazia na stenu trubice a skĺznu na dno.

Tento proces výrazne znižuje stopu potrebnú pre sekundárny čistič. Namiesto masívnej hlbokej nádrže môžete inštaláciou dosiahnuť rovnaké výsledky s oveľa menším pôdorysom UV-odolné PVC alebo PP Tube Settler moduly v 60-stupňovom uhle.

Technické porovnanie: Riešenia NIHAO vs. tradičné metódy

Nasledujúca tabuľka ukazuje, ako inovácia na pokročilé médiá zlepšuje metriky výkonu systému.

Ako vypočítať pomer plnenia MBBR?

Výpočet správneho množstva média je nevyhnutný pre stabilitu systému. Na určenie svojich požiadaviek použite nasledujúci jednoduchý textový vzorec:

Pomer plnenia v percentách = (objem média / objem nádrže reaktora) * 100

Pre väčšinu komunálnych aplikácií je plniaci pomer medzi 30 % a 67 % sa odporúča. Ak pomer prekročí 70 %, médiá sa nemusia voľne pohybovať, čo vedie k mŕtvym zónam a zníženiu účinnosti prenosu kyslíka.

O Hangzhou NIHAO (voda Nihao) - Odborný úrad

Hangzhou NIHAO Environmental Tech Co., Ltd. (Nihao Water) je celosvetovo uznávaný líder vo výrobe a inžinierstve vysokokvalitných komponentov na čistenie odpadových vôd. S nad 16 rokov skúseností v oblasti polymérnej vedy a environmentálneho inžinierstva sa NIHAO špecializuje na výrobu Médiá HDPE MBBR, usadzovače rúr z PVC/PP a prevzdušňovacie difúzory s jemnými bublinami .

Naše výrobky sú vyrábané za prísnych podmienok ISO 9001:2015 štandardy kvality a boli vyvezené do viac ako 50 krajín vrátane USA, Brazílie a Nemecka. Náš inžiniersky tím poskytuje vlastné návrhy biologických procesov a technickú podporu na mieste, aby sa zaistilo, že vaše zariadenie spĺňa miestne environmentálne normy vypúšťania.

Časť 2: Podrobný návod na inštaláciu a údržbu pre MBBR a usadzovače rúrok

Inštalácia médií MBBR a usadzovačov rúrok si vyžaduje presné inžinierstvo, aby sa zabránilo úniku média a zabezpečila sa rovnomerná distribúcia toku. Táto príručka načrtáva odborný postup integrácie týchto komponentov do existujúcej alebo novej čistiarne odpadových vôd (ČOV).

Fáza 1: Inštalácia MBBR Media a Aeration Systems

Primárnym cieľom inštalácie MBBR je zabezpečiť, aby médium zostalo v neustálom pohybe a zároveň maximalizovalo prenos kyslíka. Pre optimálne nastavenie postupujte podľa týchto krokov:

1. Rozloženie mriežky a difúzora: Inštalovať Jemné bublinkové alebo trubicové difúzory na dne nádrže. Usporiadanie musí pokrývať aspoň 70 % podlahovej plochy, aby sa zabránilo „mŕtvym zónam“, kde by sa médiá mohli usadzovať a stať sa anaeróbnymi.
2. Inštalácia retenčnej obrazovky: Namontujte nehrdzavejúcu oceľ klinové drôtené sitá alebo perforované platne na výstupe z nádrže. Veľkosť štrbiny musí byť menšia ako priemer média (napr. 10 mm štrbina pre 25 mm médiá), aby sa zabránilo pretekaniu médií do ďalšej fázy.
3. Načítavanie médií: Postupne pridávame NIHAO HDPE médiá do nádrže, kým je spustený prevzdušňovací systém. Neprekračujte a Pomer plnenia 67%. , pretože to bude brániť fluidizácii potrebnej na účinné odlupovanie biofilmu.
4. Obdobie aklimatizácie: Počkajte 7 až 20 dní na „štartovaciu“ fázu. Počas tejto doby sa baktérie prichytia na chránený povrch média a vytvoria viditeľnú hnedastú vrstvu biofilmu.

Fáza 2: Montáž a umiestnenie modulov na usadzovanie rúrok

Správna inštalácia usadzovača rúr zabraňuje „skratu“, kde voda obteká médium na úpravu. 1. Štruktúra podpory: Zostavte si robustný nosný rám z nehrdzavejúcej ocele alebo pozinkovanej uhlíkovej ocele. Rám musí byť dokonale vyrovnaný, aby sa zabezpečila rovnomerná rýchlosť prúdenia smerom nahor.
2. Montáž bloku: Zostavte Obliečky NIHAO Tube Settler do blokov pomocou tepelného zvárania alebo špeciálnych svoriek. Uistite sa, že všetky kanály sú zarovnané v bode a 60-stupňový uhol . Tento špecifický uhol je priemyselným štandardom, pretože vyrovnáva gravitačné usadzovanie so samočistiacou schopnosťou.
3. Umiestnenie: Umiestnite bloky na nosný rám. Použite „protiplávajúce“ tyče (zvyčajne tlakové pásy) cez hornú časť blokov, aby ste zabránili ich zdvihnutiu, keď je nádrž naplnená vodou.
4. Odpadové práčky: Zabezpečte, aby prepady s V-zárezmi (odpadové žľaby) boli vyrovnané. Ak je jedna strana nižšie ako druhá, bude ťahať viac vody cez jednu časť usadzovačov rúrok, čím sa zníži celková účinnosť usadzovania.

Protokoly údržby pre dlhodobú účinnosť

Na udržanie špičkového výkonu je potrebný plán rutinnej kontroly:

• Monitorovanie prevzdušňovania: Skontrolujte, či nie sú „vriace“ alebo nerovnomerné bubliny. Upchaté difúzory znižujú hladinu kyslíka a zabraňujú pohybu média MBBR, čo vedie k smrti biofilmu.
• Kontrola kalovej pokrývky: V sedimentačnej nádrži monitorujte hladinu kalu pod trubicovými usadzovačmi. Ak kal stúpa do rúrok, upchá kanály a spôsobí „prenos pevných látok“ v upravovanej vode.
• Integrita médií: Pravidelne kontrolujte Médiá MBBR na opotrebovanie alebo chemickú degradáciu. Vysoko kvalitné 100% panenský HDPE od NIHAO je navrhnutý tak, aby za normálnych prevádzkových podmienok vydržal viac ako 15 rokov.

Často kladené otázky

Ako často by sa mali médiá MBBR vymieňať?
Vysokokvalitné médiá MBBR vyrobené zo 100% pôvodného HDPE nevyžadujú častú výmenu. Pri štandardných prevádzkových podmienkach má funkčnú životnosť cca 15 až 20 rokov . Výmena je potrebná len vtedy, ak je médium fyzicky poškodené alebo stratené v dôsledku zlyhania obrazovky.

Prečo osadzovače rúr potrebujú 60-stupňový uhol?
A 60 stupňový sklon je optimálny pre sedimentáciu, pretože je dostatočne strmý na to, aby usadené pevné látky skĺzli po stenách trubice gravitáciou (samočistenie), pričom zostal dostatočne plytký, aby sa maximalizovala efektívna horizontálna usadzovacia plocha.

Môžem upgradovať existujúce zariadenie na aktivovaný kal na MBBR?
áno. Toto sa nazýva a Retrofit alebo IFAS (Integrated Fixed-Film Aktivovaný kal) upgrade. Pridaním média MBBR do existujúcich nádrží môžete zvýšiť kapacitu spracovania starého zariadenia o 50 % až 200 % bez budovania nových betónových nádrží.

Technická podpora od NIHAO

O Hangzhou NIHAO (Nihao Water) , chápeme, že každý projekt odpadových vôd má jedinečné výzvy. Naše technické oddelenie zabezpečuje:

• Veľkostné výpočty: Pomôže vám určiť presné kubické metre požadovaného média na základe vášho zaťaženia BSK/COD.
• Výber materiálu: Odporúčanie medzi PP, PVC alebo HDPE na základe miestnej teploty vody a chemickej expozície.
• CAD výkresy: Poskytnutie podrobných inštalačných plánov pre nosné rámy a prevzdušňovacie mriežky.

Časť 3: Výkon v reálnom svete – Prípadová štúdia modernizácie závodu s 10 000 m³/d

Prehľad projektu: Rozšírenie kapacity bez novej výstavby

Mestská čistiareň odpadových vôd v juhovýchodnej Ázii čelila kritickej výzve: miestna populácia vzrástla o 40 % a existujúca Aktivovaný kal systém sústavne prekračoval limity vypúšťania celkového dusíka (TN) a amoniaku (NH3-N). Keďže nie je k dispozícii žiadna pôda pre nové nádrže, zariadenie si vyžadovalo modernizáciu „v nádrži“.

• miesto: Priemyselná zóna, Vietnam
• Pôvodná kapacita: 7 000 m3/deň
• Cieľová kapacita: 10 000 m3/deň
• Primárny cieľ: Znížte NH3-N z 25 mg/l na < 5 mg/l.

Riešenie NIHAO: Prístup IFAS Retrofit

Aby splnili nové požiadavky, inžinieri NIHAO implementovali IFAS (Integrated Fixed-Film Activated Sludge) stratégiu využívajúcu tieto komponenty:

1. Výber médií: 450 m3 Médiá NIHAO K3 MBBR (HDPE) bol pridaný do aeróbnych nádrží. To poskytlo dodatočné 500 000 m3 aktívnej plochy pre nitrifikačné baktérie.
2. Optimalizácia kyslíka: Existujúce hrubobublinné difúzory boli nahradené Jemné bublinkové kotúčové difúzory NIHAO zvýšiť účinnosť prenosu kyslíka (OTE) o 40 %, čím sa podporuje vyššia biologická záťaž.
3. Vylepšenie čističa: Sekundárne číreče boli vybavené Moduly NIHAO PP Tube Settler . Tým sa zvýšila rýchlosť pretečenia, čo umožnilo čističkám zvládnuť 30 % zvýšenie hydraulického prietoku bez prenosu pevných látok.

Merateľné výsledky a analýza dát

Po 20-dňovom období aklimatizácie závod dosiahol nasledujúce ukazovatele výkonnosti:

Kľúčové poznatky pre projektových inžinierov

• Efektivita stopy: Kapacita sa zvýšila o viac ako 40 % bez naliatia jediného kubického metra nového betónu.
• Prevádzková stabilita: The biofilmu na médiu MBBR pôsobil ako tlmič, ktorý zabraňuje „vymývaniu“ baktérií počas silných dažďov (prítok dažďovej vody).
• Úspora energie: Hoci sa prietok zvýšil, vysokoúčinné výustky znamenali, že celková spotreba energie na m3 upravenej vody klesla v skutočnosti o 12 %.

Kontrolný zoznam

• Aký je najlepší materiál pre MBBR? 100% panenský HDPE (polyetylén s vysokou hustotou) pre svoju hustotu (0,95 g/cm3) a odolnosť.
• Ako NIHAO zlepšuje sedimentáciu? Použitím šesťhranných rúrkových usadzovačov, ktoré zvyšujú efektívnu usadzovaciu plochu 4-krát v porovnaní s konvenčnými nádržami.
• Aká je životnosť týchto komponentov? 15-20 rokov pre médiá MBBR; 10 rokov pre usadzovače trubíc stabilizovaných proti UV žiareniu.

Časť 4: Technická príručka pre výber a odstraňovanie problémov pre inžinierov

Výber správneho média odpadovej vody závisí od chemického zloženia vody, teploty a konkrétnych cieľov odstraňovania živín. Táto posledná časť poskytuje technickú rozhodovaciu maticu a protokoly na riešenie problémov na zabezpečenie dlhodobej stability systému.

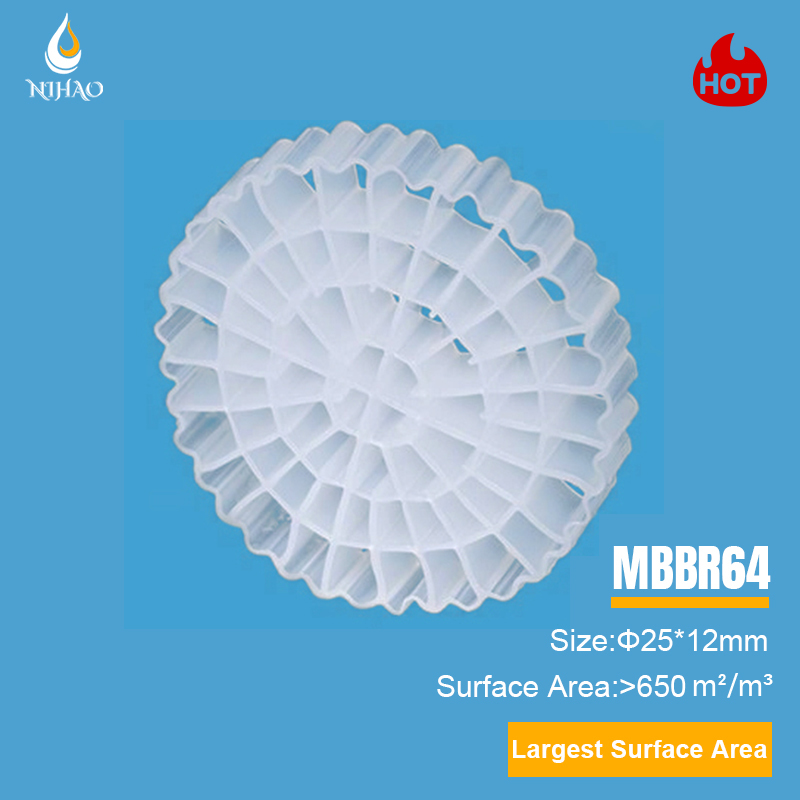

Ako vybrať správny tvar a veľkosť média MBBR?

Najlepšie médium MBBR pre váš závod je určené požadovanou chránenou plochou a typom čistenej odpadovej vody. Menšie médiá ponúkajú väčšiu plochu, ale vyžadujú jemnejšie retenčné sitá, zatiaľ čo väčšie médiá sú odolnejšie voči upchávaniu v prostrediach s vysokým obsahom pevných látok.

• Na odstránenie vysokého BSK: Používajte médiá s účinnou plochou medzi 500 a 800 m2/m3 (napr. NIHAO K1 alebo K3). Ponúkajú veľké otvory, ktoré zabraňujú upchávaniu hrubým biofilmom.
• Pre nitrifikáciu (odstraňovanie amoniaku): Použite médiá s veľkou plochou (nad 900 m2/m3), ako je NIHAO K5. Keďže nitrifikačné baktérie rastú pomaly a tvoria tenké filmy, zväčšený povrch maximalizuje rýchlosť reakcie.
• Hustota materiálu: Uistite sa, že hustota je približne 0,95 g/cm3. Ak je hustota príliš vysoká, médium klesne; ak je príliš nízka, bude ťažké ju ponoriť a skvapalniť.

Riešenie bežných prevádzkových problémov

Najčastejšie problémy vyskytujúce sa v systémoch MBBR a Tube Settler.

1. Médium MBBR sa nepohybuje (slabá fluidizácia)

• príčina: Zanesené prevzdušňovacie difúzory alebo nadmerný plniaci pomer (nad 70 %).
• Riešenie: Skontrolujte tlak ventilátora. Ak je tlak vyšší ako konštrukčná špecifikácia, difúzory možno bude potrebné vyčistiť alebo vymeniť. Znížte hlasitosť média, ak presahuje limit 67 %.

2. Nadmerná akumulácia kalu v usadzovačoch rúrok

• príčina: Nedostatočná návratnosť kalu alebo nesprávny uhol inštalácie.
• Riešenie: Uistite sa, že rúrky sú nainštalované presne v 60-stupňovom uhle. Skontrolujte načasovanie kalového čerpadla, aby ste sa uistili, že „kalový mrak“ zostáva aspoň 0,5 metra pod spodkom modulov usadzovača rúrok.

3. Médiá unikajúce z nádrže

• príčina: Poškodené retenčné sitá alebo nesprávna veľkosť slotu obrazovky.
• Riešenie: Inštalovať a stainless steel wedge-wire screen. The slot width should be 20% to 30% smaller than the smallest diameter of the MBBR media being used.

Technický glosár (kontextové úryvky)

• SOTE (štandardná účinnosť prenosu kyslíka): Miera toho, ako efektívne prevzdušňovací difúzor prenáša kyslík do čistej vody. Jemné bublinkové difúzory NIHAO zvyčajne dosahujú viac ako 35 % SOTE.
• Odlupovanie biofilmu: Prirodzený proces, pri ktorom staré baktérie odpadávajú z média MBBR a sú nahradené novými, aktívnejšími baktériami.
• Rýchlosť prúdenia: Rýchlosť, ktorou sa voda pohybuje smerom nahor cez usadzovač rúrok. Pre optimálny výkon by sa mal typicky udržiavať medzi 1,5 a 3,0 m/h v závislosti od zaťaženia pevnými látkami.

Aký je rozdiel medzi MBBR a Activated Sludge?
Primárny rozdiel je v tom MBBR (Moving Bed Biofilm Reactor) je proces „pripojeného rastu“, pri ktorom baktérie rastú na chránených plastových nosičoch Aktivovaný kal je proces „pozastaveného rastu“, pri ktorom sa baktérie voľne miešajú vo vode. MBBR umožňuje oveľa vyššiu koncentráciu biomasy, čo znamená, že dokáže čistiť viac odpadovej vody v menšom objeme nádrže v porovnaní s tradičným aktivovaným kalom.

Ako určím správne množstvo usadzovačov rúrok pre môj čistič?
Počet modulov usadzovačov rúr je určený Rýchlosť povrchového zaťaženia (alebo Miera preplnenia). Štandardný výpočet je:
Požadovaná plocha = návrhová rýchlosť prietoku / povolená rýchlosť pretečenia. Typicky rúrkové usadzovače umožňujú rýchlosť pretečenia 2 až 4-krát vyššiu ako bežné čističky bez rúrok, čím efektívne zdvojnásobia alebo strojnásobia kapacitu existujúcej nádrže.

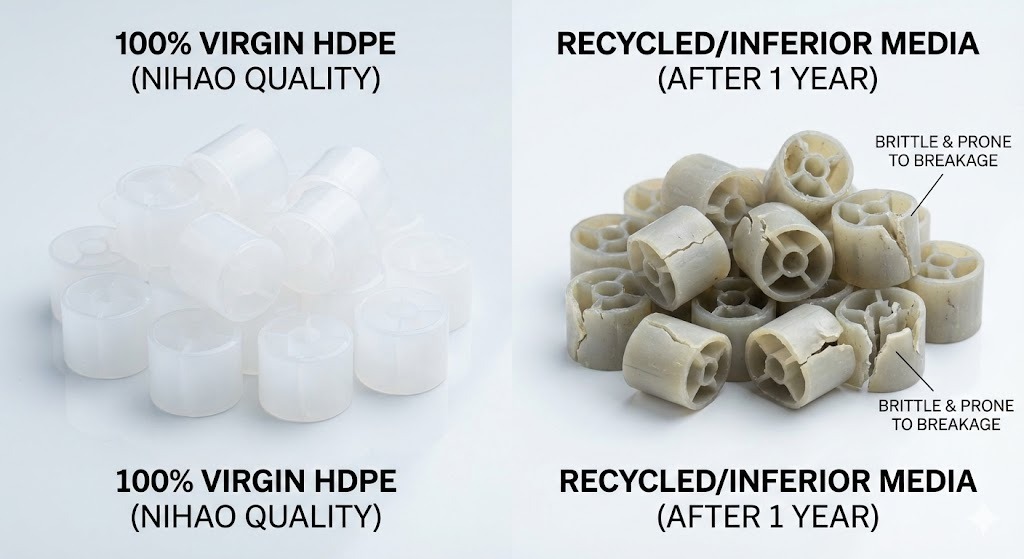

Prečo je pre médiá MBBR preferovaný 100% panenský HDPE?
100% panenský HDPE (High-Density Polyetylén) je preferovaný, pretože ponúka vynikajúcu mechanickú pevnosť, chemickú odolnosť a správnu hustotu (0,95-0,97 g/cm3) pre fluidizáciu. Recyklované materiály často obsahujú nečistoty, ktoré spôsobujú krehkosť média alebo jeho klesanie, čo vedie k zlyhaniu systému do 2-3 rokov.

Aký je ideálny čas „spustenia“ systému MBBR?
Typický MBBR systém trvá 7 až 20 dní vytvoriť funkčný biofilm. To závisí od teploty vody, pH a organického zaťaženia. V chladnejších klimatických podmienkach sa „aklimatizačné“ obdobie môže predĺžiť na 30 dní. Pridanie „kalu zo semien“ zo zdravej rastliny môže tento proces urýchliť.

Vyžadujú usadzovače rúrok pravidelné čistenie?
Áno, ale sú navrhnuté tak, aby boli z veľkej časti samočistiace. The 60-stupňový uhol umožňuje väčšine pevných látok prirodzene skĺznuť dole. Avšak v závislosti od „lepkavosti“ rastu kalu alebo rias odporúčame každé 3 až 6 mesiacov preplachovanie nízkotlakovou vodou, aby sa zabránilo upchávaniu kanála a udržal sa optimálny prietok.

Môžu sa médiá MBBR použiť pre aeróbne aj anaeróbne procesy?
áno. In Aeróbne systémy, médiá sa pohybujú vzduchovými bublinami z difúzorov. In Anaeróbne alebo anoxické (denitrifikačné) systémy, médiá sa pohybujú mechanickými miešadlami. Nosiče biofilmu poskytujú stabilné prostredie pre špecializované baktérie pri oboch typoch liečby.

Ako Hangzhou NIHAO zabezpečuje kvalitu svojich usadzovačov PVC rúrok?
Všetky NIHAO usadzovače PVC rúr sú vyrobené s prísadami odolnými voči UV žiareniu a so špecifickou hrúbkou (0,5 mm až 1,0 mm), aby sa zabránilo ochabnutiu a degradácii životného prostredia. Každá dávka prechádza skúškou pevnosti „tepelným zváraním“, aby sa zabezpečilo, že moduly unesú hmotnosť osoby (na údržbu) a hmotnosť nahromadeného kalu.

Kľúčová súhrnná tabuľka
