Priama odpoveď: Prevzdušňovanie spotrebuje 50 – 70 % celkovej energie v čistiarni odpadových vôd. Základnou metrikou účinnosti je štandardná účinnosť prevzdušňovania (SAE), meraná v kgO₂/kWh – koľko kyslíka váš systém dodá na jednotku energie. Dobre navrhnutý systém difúzora jemných bublín dosahuje 2,5–5,0 kgO₂/kWh. Väčšina zariadení v prevádzke toto nedosahuje pri 1,5 – 2,5 kgO₂/kWh v dôsledku znečistených difúzorov, nadmerne veľkých dúchadiel bežiacich pri čiastočnom zaťažení, pevných nastavených hodnôt DO, ktoré ignorujú denné kolísanie zaťaženia, a chýbajúce ovládanie VFD. Energetický audit presne identifikuje, ktorá z nich stojí najviac – a US EPA zdokumentovala, že správne navrhnutý systém riadenia prevzdušňovania sám o sebe znižuje energiu prevzdušňovania o 25 – 40 %.
Zatiaľ čo prevzdušňovacie systémy predstavujú len 2–5 % stavebných nákladov, spotrebujú až 80 % energie elektrárne. Aj pri konzervatívnom čísle 50 % sú čísla značné:
| Veľkosť rastliny | Typická celková energia | Podiel prevzdušňovania (60 %) | Za 0,10 USD/kWh |
|---|---|---|---|
| 1 000 m³/deň | ~150 000 kWh/rok | ~90 000 kWh/rok | ~ 9 000 dolárov ročne |
| 10 000 m³/deň | ~1 500 000 kWh/rok | ~900 000 kWh/rok | ~ 90 000 dolárov ročne |
| 50 000 m³/deň | ~7 500 000 kWh/rok | ~4 500 000 kWh/rok | ~ 450 000 dolárov ročne |
| 100 000 m³/deň | ~15 000 000 kWh/rok | ~9 000 000 kWh/rok | ~ 900 000 dolárov ročne |
20 % zlepšenie účinnosti prevzdušňovania pri 50 000 m³/deň zariadenia ušetrí 90 000 USD/rok. Každý rok. Bez kompromisov v procese – v skutočnosti s lepším biologickým výkonom.
Rámec auditu uvedený nižšie identifikuje, kde sa tieto úspory skrývajú.

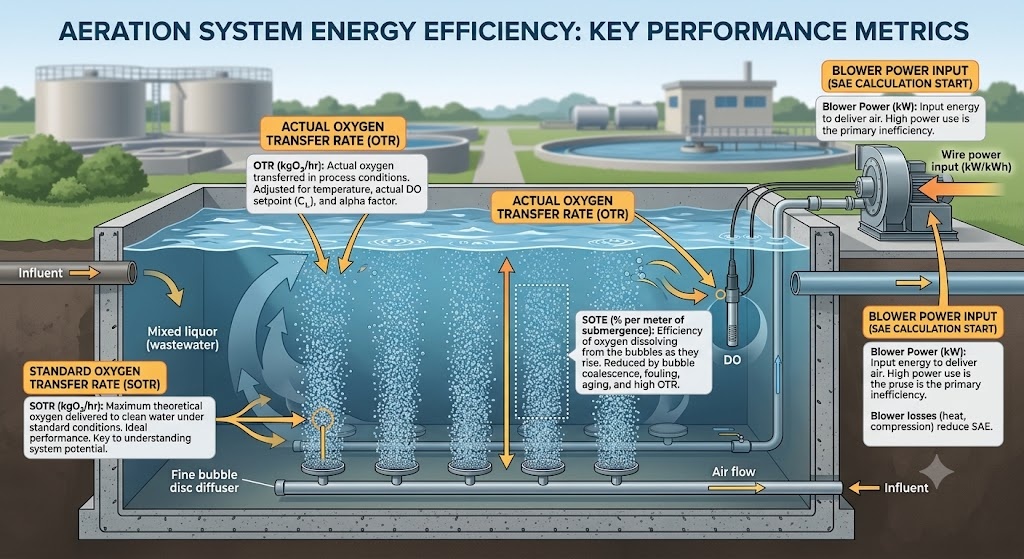

Pred auditovaním čohokoľvek musíte hovoriť rovnakým jazykom ako vaše vybavenie. Výkon prevzdušňovacieho systému definujú štyri metriky:
SOTR — Štandardná rýchlosť prenosu kyslíka
Množstvo kyslíka preneseného za hodinu pri štandardných podmienkach (čistá voda, 20 °C, nulový DO, hladina mora). Jednotky: kgO₂/hod. Toto je laboratórne hodnotenie výrobcu pre difúzor alebo prevzdušňovač.
SOTE — Štandardná účinnosť prenosu kyslíka
Podiel kyslíka v privádzanom vzduchu, ktorý sa za štandardných podmienok skutočne rozpustí vo vode. Vyjadrené ako % na meter ponorenia alebo ako celkové % pre systém.
SOTE (%) = (O₂ rozpustený / O2 dodaný) x 100
Diskové difúzory s jemnými bublinami: 6–8 % SOTE na meter ponorenia
Difúzory hrubých bublín: 3–4 % SOTE na meter
Povrchové mechanické prevzdušňovače: nezávisia od hĺbky; vyjadrené ako celkový SOTE
OTR — Skutočná (pole) prenosová rýchlosť kyslíka
SOTR korigovaný na skutočné podmienky procesu – teplota odpadovej vody, aktuálna koncentrácia DO a faktor alfa. To je to, čo vaše difúzory skutočne dodávajú v nádrži.
OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)
kde:
SAE – štandardná účinnosť prevzdušňovania
Jediné najužitočnejšie číslo pre energetický audit. SAE spája prenos kyslíka a spotrebu energie do jednej porovnateľnej metriky.
SAE (kgO₂/kWh) = SOTR (kgO₂/h) / Príkon kábla do dúchadla (kW)
Inverzná hodnota – kWh/kgO₂ – je rovnako platná a intuitívnejšia pre výpočet nákladov:
Špecifická energia (kWh/kgO₂) = 1 / SAE
SAE benchmarky podľa technológie:
| Technológia prevzdušňovania | SAE (kgO₂/kWh) | Špecifická energia (kWh/kgO₂) |
|---|---|---|
| Jemný bublinkový disk/rúrka/doskový difúzor (optimalizovaný) | 2,5 – 5,0 | 0,20 – 0,40 |
| Jemný bublinkový diskový difúzor (typická prevádzka) | 1,8–3,5 | 0,29 – 0,56 |
| Difuzér s hrubými bublinami | 1,2 – 2,0 | 0,50 – 0,83 |
| Povrchový mechanický prevzdušňovač (nízkorýchlostný) | 1,2–2,5 | 0,40 – 0,83 |
| Mechanický prevzdušňovač povrchu (vysokorýchlostný) | 0,8–1,5 | 0,67 – 1,25 |
| Prúdový prevzdušňovač | 1,0 – 2,0 | 0,50 – 1,00 |
| Hlboké prevzdušňovanie šachty (>15 m) | 3,5 – 6,0 | 0,17 – 0,29 |
Ak je vypočítaná hodnota SAE vášho zariadenia nižšia ako 1,8 kgO₂/kWh pre systém s jemnými bublinami, máte problém s obnoviteľným výkonom – pravdepodobne sú znečistené difúzory, prevzdušňovanie alebo neefektívna prevádzka dúchadla.
Nemôžete auditovať to, čo ste nezmerali. Väčšina závodov dokáže vypočítať hrubú SAE z existujúcich prístrojov bez akéhokoľvek špecializovaného testovacieho zariadenia.
Čo potrebujete:
Odhadovaná denná spotreba kyslíka (AOR – skutočná potreba kyslíka):
AOR (kgO₂/deň) = (potreba kyslíka na odstránenie BSK) (potreba kyslíka na nitrifikáciu) - (kredit na denitrifikáciu)
Odstránenie BSK: ~1,0–1,2 kgO₂ na kg odstráneného BSK (1,0 pre jednoduché odstránenie BSK; 1,2 pre kombinované systémy nitrifikácie BSK)
Nitrifikácia: 4,57 kgO2 na kg oxidovaného NH4-N
Denitrifikačný kredit: 2,86 kgO₂ získaného na kg zníženého NO₃-N (ak sú prítomné anoxické zóny, odpočítajte to)
Príklad – 10 000 m³/deň mestská elektráreň:
Vypočítajte pole SAE:
Preveďte na SOTR pre porovnanie ekvivalentu čistej vody:
SOTR = AOR / (alfa × korekčný faktor) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138/0,30 = 460 kg02/h
Štandardná SAE = 460 / 191 = 2,41 kgO₂/kWh
Toto je blízko spodnej hranice prijateľného rozsahu pre systémy s jemnými bublinami – stojí za to preskúmať.
Testovanie odpadových plynov meria SOTE priamo v podmienkach procesu zachytávaním plynu opúšťajúceho hladinu vody v plávajúcej kapote a analýzou obsahu kyslíka v ňom. Toto je najpresnejšia metóda na určenie skutočného výkonu difúzora.
Potrebné vybavenie: plávajúci kryt na zachytávanie plynu, analyzátor plynu (O₂ a CO₂), merač prietoku vzduchu na ventilátore.
SOTE (%) = (O₂ in – O2 out) / O₂ in × 100
kde O₂ in = prietok vzduchu × 0,2095 (O2 frakcia vzduchu) a O2 out = koncentrácia O2 nameraná v zhromaždenom odpadovom plyne × celkový prietok odpadového plynu.
Testovanie výstupných plynov je zlatým štandardom pre následné čistenie alebo overenie po modernizácii – priamo ukazuje, či údržba alebo výmena difúzora zlepšila výkon. Vyžaduje si to špeciálne vybavenie a zvyčajne ho vykonáva špecializovaný tím.
Účinnosť ventilátora určuje, koľko elektrickej energie skutočne dosiahne prúd vzduchu. Dúchadlo dodávajúce 85 % svojho menovitého výkonu v dôsledku veku, znečistenia vstupného filtra alebo prevádzky pri čiastočnom zaťažení plytvá zvyšok ako teplo.
Rovnica izotermického výkonu na posúdenie účinnosti dúchadla:
Teoretický izotermický výkon (kW) = Q_vzduch × P_vstup × ln(P_výstup / P_vstup) / účinnosť
kde:
Referenčné hodnoty účinnosti ventilátora:
| Typ dúchadla | Špičková izoentropická účinnosť | Typická efektívnosť poľa | Účinnosť pri čiastočnom zaťažení (50% prietok) |
|---|---|---|---|
| Roots trojlaločný (bez VFD) | 55 – 65 % | 50 – 60 % | 35 – 45 % |
| Koreňové tri laloky (s VFD) | 55 – 65 % | 55 – 62 % | 50 – 58 % |
| Rotačná skrutka (s VFD) | 65 – 75 % | 62 – 70 % | 60 – 68 % |
| Viacstupňová odstredivá | 65 – 72 % | 60 – 68 % | 45 – 55 % (riziko nárastu) |
| Vysokorýchlostné turbo (priamy pohon) | 72 – 82 % | 70 – 78 % | 65 – 75 % |
Najbežnejší problém efektívnosti v tejto oblasti: dúchadlá pracujúce na 40–60 % projektovaného prietoku nepretržite pretože prevzdušňovací systém bol navrhnutý pre podmienky špičkového prietoku, ktoré sa vyskytujú len zriedka. Pri 50 % prietoku stráca dúchadlo koreňov 15 – 25 percentuálnych bodov účinnosti v porovnaní so svojím vrcholom – plytvá tak významnou časťou každej spotrebovanej kWh.

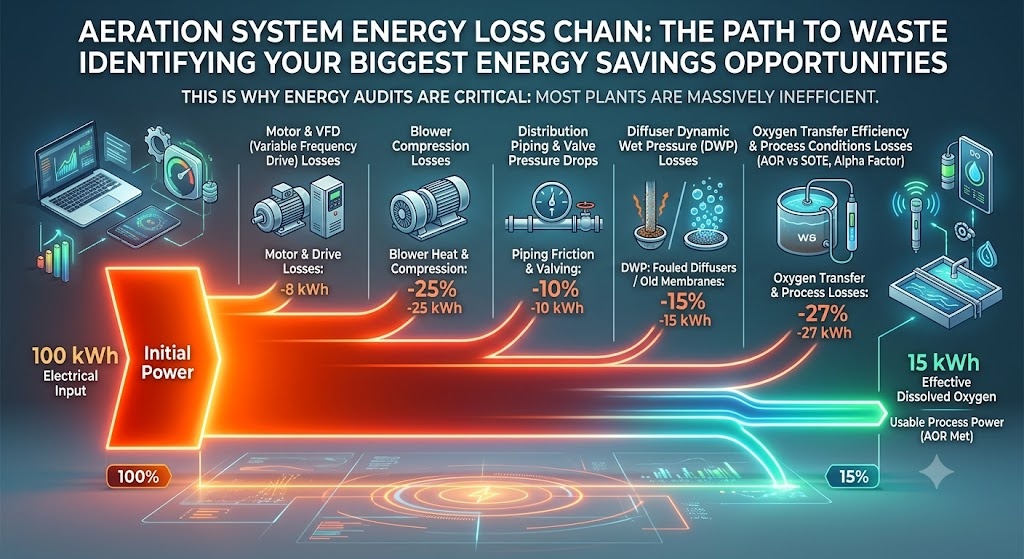

Každý prevzdušňovací systém má štyri miesta, kde sa stráca energia medzi elektromerom a rozpusteným kyslíkom v nádrži. Vyčíslenie každej straty identifikuje, kde zasiahnuť.
Reťazec straty energie:
Elektrický vstup → Straty motora ventilátora → Straty kompresie ventilátora → Straty v rozvode potrubia/ventilu → Straty DWP difúzora → Straty prenosom kyslíka
| Štádium straty | Typická veľkosť | Príčina | Audit auditu |
|---|---|---|---|
| Elektrické straty motora | 3 – 8 % | Starnutie motora, čiastočné zaťaženie | Zmerajte účinník motora a odber prúdu |
| Straty kompresie ventilátora | 20 – 35 % | Typ dúchadla, operating point | Porovnajte skutočný a teoretický izotermický výkon |
| Straty potrubí a ventilov | 5 – 15 % | Poddimenzované potrubie, zanesené ventily, nadmerné regulačné ventily | Pokles tlaku v distribučnom systéme |
| Straty DWP difúzora | 5 – 25 % | Znečistenie, starnutie, nadmerný/nedostatočný tok | Meranie DWP (pozri článok DWP) |
| Straty prenosu kyslíka | 30 – 60 % | Faktor alfa, nastavená hodnota DO, veľkosť bublín | Test Off-gas alebo SOTE odhad |
Kombinovaný efekt: na každých 100 kWh spotrebovaných motorom dúchadla zvyčajne len 15 – 35 kWh skončí ako rozpustený kyslík v zmiešanom lúhu.
Väčšina zariadení bola navrhnutá pre špičkové denné/sezónne zaťaženie. Skutočné priemerné zaťaženie je zvyčajne 40–70 % maximálneho zaťaženia. Dúchadlo, ktoré beží pri stálych otáčkach, aby pokrylo špičkový dopyt, beží počas väčšiny svojej životnosti s neefektívnym čiastočným zaťažením.
Pohony s premenlivou frekvenciou (VFD) umožňujú rýchlosť ventilátora sledovať skutočnú spotrebu kyslíka. Tri-lobe objemové dúchadlá s VFD pre reguláciu rýchlosti ponúkajú zníženie o 60–70 %, čo umožňuje veľkú prevádzkovú flexibilitu.
Úspora energie vďaka VFD: 15–30 % energie dúchadla v typických zariadeniach. Návratnosť: 2–4 roky v závislosti od tarify za elektrinu a variácie zaťaženia.
VFD je najúčinnejší, keď: zaťaženie sa výrazne mení (denné kolísanie > 2:1), sú nainštalované viaceré dúchadlá, súčasné dúchadlá bežia nepretržite rýchlosťou > 70 %.
VFD je najmenej účinný, keď: dúchadlá už bežia pri rýchlosti 95 – 100 % väčšinu času (zariadenie s obmedzenou kapacitou), alebo keď je dúchadlo už priškrtené na minimum.
Väčšina zariadení pracuje pri nastavenej hodnote DO 2,0 mg/l v celej prevzdušňovacej nádrži – všeobecné číslo, ktoré pokrýva najhoršie možné podmienky. Pri priemernom zaťažení to znamená chronické prevzdušňovanie.
Zníženie nastavenej hodnoty DO z 2,0 mg/l na 1,5 mg/l (stále plne postačujúce na nitrifikáciu pri normálnych teplotách) zvyčajne znižuje potrebu vzduchu o 10–20 %. Ide o najlacnejšiu dostupnú intervenciu – často dosiahnuteľnú preprogramovaním PLC bez akýchkoľvek kapitálových výdavkov.
Dôležité: Zníženie požadovanej hodnoty DO musí byť spojené so spoľahlivou kalibráciou snímača DO. Posun v senzoroch DO je bežný a spôsobuje, že skutočná hodnota DO je nižšia ako zobrazená hodnota – zníženie požadovanej hodnoty bez prekalibrovania senzorov riskuje narušenie procesu.

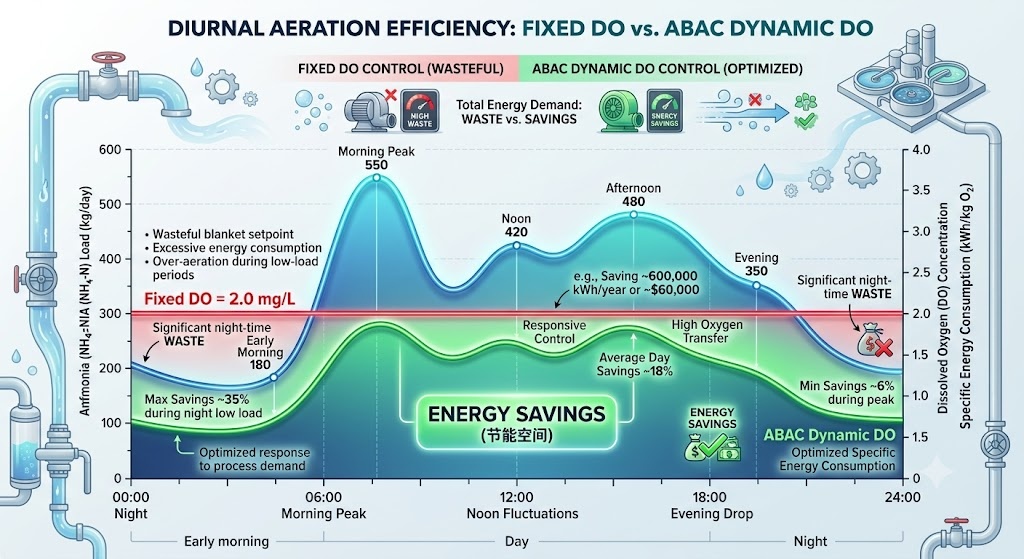

Štandardná kontrola DO udržuje stálu koncentráciu DO bez ohľadu na skutočný biologický dopyt. ABAC ide o jednu úroveň hlbšie – meria koncentráciu amoniaku vo výtoku a dynamicky upravuje nastavenú hodnotu DO na základe toho, či je nitrifikácia dokončená.
Pretože sa OTE zlepšuje pri nižších koncentráciách DO, sú k dispozícii úspory energie udržiavaním minimálnej koncentrácie DO, ktorá spĺňa ciele procesu. Systémy ABAC využívajú vplyv DO na OTE a rýchlosť biologickej premeny amoniaku.
V praxi: v noci, keď je množstvo amoniaku nízke, umožňuje ABAC klesnúť DO na 0,8–1,2 mg/l a stále dosiahnuť plnú nitrifikáciu. Počas rannej maximálnej záťaže sa zvyšuje DO na 2,5–3,0 mg/l predtým, ako prenikne amoniak. Táto dynamická odozva nie je možná s pevnou nastavenou hodnotou DO.
Prípadová štúdia publikovaná spoločnosťou Envirosim preukázala, že v zariadení s nitrifikačným aktivovaným kalom viedlo manuálne ovládanie DO k výkyvom DO z 0,5 na 3,5 mg/l a 590 kWh/energia dúchadla MGD. Konvenčná regulácia DO to znížila len o 3 %. ABAC ďalej výrazne znížil spotrebu energie zúžením prevádzkového rozsahu DO na minimum potrebné na úplnú nitrifikáciu pri všetkých podmienkach zaťaženia.
Pokročilé riadiace technológie vrátane MPC integrovaného s AI a strojového učenia môžu znížiť spotrebu energie o 30 – 40 % a zvýšiť úrovne DO o 35 – 40 % v porovnaní s manuálnou prevádzkou.
Požiadavky na implementáciu ABAC: snímač amoniaku (iónovo selektívna elektróda alebo online analyzátor) blízko výtoku z prevzdušňovacej nádrže; senzory DO v každej kontrolnej zóne; integrácia SCADA; VFD dúchadlá pre schopnosť odozvy.
Znečistené difúzory vytvárajú väčšie bubliny s nižším SOTE a zvyšujú DWP - čo znamená, že ventilátor musí pracovať tvrdšie, aby pretlačil rovnaký vzduch. Kombinovaný účinok znečistených difúzorov pri DWP = 100 mbar oproti DWP = 20 mbar je 15–25 % nárast energie na jednotku preneseného kyslíka.
Implementácia správne navrhnutého systému riadenia prevzdušňovania oznámila Agentúra pre ochranu životného prostredia Spojených štátov amerických na zníženie energie prevzdušňovania o 25 až 40 percent. Tieto úspory sa však dajú dosiahnuť len vtedy, keď sú difúzory čisté – znečistený systém difúzora neguje výhody pokročilého ovládania.
Poradie priority údržby difúzora:
Úplný rámec rozhodovania o údržbe nájdete v článku DWP.
Ak bola fabrika postavená s koreňovými trojlaločnými dúchadlami pracujúcimi s protitlakom vyšším ako 0,5 baru – ako je to u mnohých závodov, keďže koreňové dúchadlá boli predvolenou technológiou po celé desaťročia – ich nahradenie vysokorýchlostnými turbodúchadlami alebo rotačnými skrutkovými dúchadlami prináša výrazné zvýšenie účinnosti.
| Upgrade ventilátora | Maximálny zisk efektívnosti | Úspora energie (orientačne) | Odplata |
|---|---|---|---|
| Korene → Rotačná skrutka (rovnaký tlak) | 10 až 15 percentuálnych bodov | 15 – 20 % | 4–7 rokov |
| Roots → Vysokorýchlostné turbo | 15 – 25 percentuálnych bodov | 20 – 30 % | 5-9 rokov |
| Viacstupňová odstredivá → Turbo | 8 až 15 percentuálnych bodov | 10 – 20 % | 5-8 rokov |
| Pridajte VFD do existujúceho skrutkového dúchadla | 8–15 % pri čiastočnom zaťažení | 10 – 20 % | 2–4 roky |
Výmena ventilátora predstavuje najvyššie investičné náklady, ale prináša najtrvalejšie úspory – zvýšenie účinnosti je nezávislé od správania operátora a nezhoršuje sa bez väčších mechanických porúch.
Kompletný energetický audit prevzdušňovania poskytuje maticu úspor: každá príležitosť je kvantifikovaná v kWh/rok a $/rok, s odhadovanými nákladmi na implementáciu a jednoduchou dobou návratnosti.
Príklad výstupu auditu — 10 000 m³/deň mestská elektráreň, 191 kW výkon ventilátora, 0,10 $/kWh elektriny:
| Príležitosť | Úspora energie | Ročná úspora | Náklady na implementáciu | Jednoduchá návratnosť |
|---|---|---|---|---|
| DO nastavená hodnota 2,0 → 1,5 mg/l (preprogramovanie PLC) | 15 % | 25 000 dolárov | 2 000 dolárov | 1 mesiac |
| Výbušné čistenie difúzora očistite kyselinou | 12 % | 20 000 dolárov | 5 000 dolárov | 3 mesiace |
| VFD na olovenom dúchadle | 18 % | 30 000 dolárov | 40 000 dolárov | 16 mesiacov |
| implementácia ABAC | 20 % | 33 000 dolárov | 80 000 dolárov | 29 mesiacov |
| Výmena ventilátora (korene → turbo) | 25 % | 42 000 dolárov | 250 000 dolárov | 71 mesiacov |
Poznámka: úspory nie sú plne aditívne – DO redukcie nastavenej hodnoty a ABAC riešia prekrývajúce sa problémy. Kombinovaná realistická úspora zo všetkých piatich opatrení: 35 – 50 % základnej energie prevzdušňovania, pričom väčšinu úspor možno dosiahnuť do 3 rokov len prostredníctvom prvých troch opatrení.
Malé ČOV ťažia z metód on/off a PID regulácie, čo vedie k 10–25 % úspore energie a zníženiu úrovne DO o 5–30 %. Kaskádové riadenie a modelové prediktívne riadenie zlepšujú energetickú účinnosť o 15–30 % v stredne veľkých ČOV. Pokročilé ČOV využívajúce MPC integrované s AI a strojovým učením môžu znížiť spotrebu energie o 30 – 40 %.
| Veľkosť rastliny | Vhodná stratégia kontroly | Realistická úspora energie |
|---|---|---|
| < 1 000 m³/deň | Manuálne nastavenie DO zapnutia/vypnutia ventilátora | 5 – 15 % |
| 1 000 – 5 000 m³/deň | PID DO riadenie VFD | 15 – 25 % |
| 5 000 – 20 000 m³/deň | Kaskádové DO ovládanie ABAC VFD | 20 – 35 % |
| > 20 000 m³/deň | Koordinácia viacerých ventilátorov MPC ABAC | 25 – 40 % |
| > 50 000 m³/deň | Kompletné prístrojové vybavenie na predikciu zaťaženia MPC AI/ML | 30 – 45 % |
Jedna z najčastejšie prehliadaných úspor energie v zariadeniach s anoxickými zónami. Počas denitrifikácie baktérie používajú NO₃ ako akceptor elektrónov namiesto O₂ - účinne obnovujú kyslík z molekuly dusičnanov.
Kyslíkový kredit = 2,86 kgO₂ na kg zníženého NO₃-N
Pre závod denitrifikujúci 15 mg/l NO₃ z prietoku 10 000 m³/deň:
Pri SAE = 2,5 kgO₂/kWh má tento kredit hodnotu: 429 / 2,5 = 172 kWh/deň = 6 200 USD/rok
Zariadenia, ktoré majú anoxické zóny, ale nezohľadňujú denitrifikačný kredit vo svojej logike riadenia dúchadla, sa prevzdušňujú a plytvajú energiou ekvivalentnou tomuto kreditu každý deň.
Pred zadaním úplného auditu spustite tento kontrolný zoznam – identifikuje tri najčastejšie rýchle víťazstvá:
1. Odčítajte výtlačný tlak dúchadla a vypočítajte DWP
2. Skontrolujte prevádzkový bod dúchadla v závislosti od konštrukčnej krivky
3. Prečítajte si priemernú DO z trendov SCADA (za posledných 7 dní)
4. Porovnajte skutočný výkon dúchadla s teoretickou požiadavkou
5. Skontrolujte denné kolísanie výkonu ventilátora

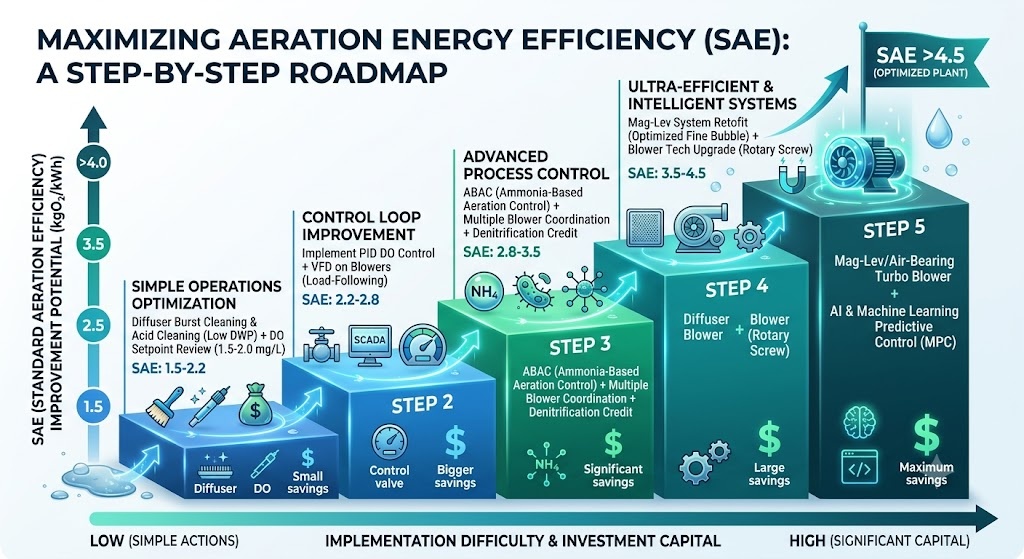

| Aktuálna SAE | Prioritná akcia | Očakávaná SAE po akcii |
|---|---|---|
| < 1,5 kgO₂/kWh | Čistenie difúzora Vykonajte kontrolu nastavenej hodnoty | 1,8–2,2 |
| 1,5–2,0 kgO₂/kWh | Pridajte ovládanie VFD DO | 2,2–2,8 |
| 2,0–2,5 kgO₂/kWh | Pridajte ABAC optimalizujte pokrytie difúzorom | 2,5–3,5 |
| 2,5–3,5 kgO₂/kWh | Aktualizácia technológie ventilátora, ak je staršia ako 10 rokov | 3,5 – 4,5 |
| > 3,5 kgO₂/kWh | Dobre optimalizované – zamerajte sa na údržbu difúzora | Udržiavať |
Súvisiace produkty: Diskové difúzory Nihao s jemnými bublinami, doskové difúzory, rúrkové difúzory a prevzdušňovacia hadica podporujú optimalizácie na strane difúzora opísané v tomto rámci auditu. Udržiavanie nízkeho DWP pomocou EPDM alebo výberu silikónovej membrány a pravidelné čistenie je zásahom s najvyššou návratnosťou investícií a najnižším kapitálom, ktorý má väčšina prevádzkovateľov zariadení k dispozícii. Kontaktovať [email protected] pre podporu hodnotenia difúzneho systému.
