Pásový kalolis: Komplexný sprievodca odvodňovaním kalu

Úvod do pásových filtračných lisov

Čo je to pásový filtračný lis?

The pásový filtračný lis (BFP) je kritickým zariadením v oblasti odvodňovanie kalu a čistenie odpadových vôd . V podstate ide o kontinuálne mechanické zariadenie určené na oddeľovanie kvapaliny od kalovej suspenzie, čím sa vytvára suchší, lepšie zvládnuteľný materiál známy ako „filtračný koláč“.

Funguje tak, že upravený kal prechádza medzi dvoma napnutými poréznymi pásmi. Keď je kal stláčaný a lisovaný cez sériu valcov, gravitácia, šmyk a tlak spolupracujú na účinnom odstránení vody. To má za následok výrazné zníženie objemu kalu.

Prečo je odvodňovanie kalu dôležité?

Odvodňovanie kalu nie je len sekundárny proces; je životne dôležitá pre prevádzkovú efektívnosť a finančnú udržateľnosť čistenie odpadových vôd plants a various industrial facilities.

• Zníženie objemu: Odstránenie až 80-90% vody drasticky znižuje celkový objem kal vyžadujúce likvidáciu. Toto je primárny faktor pri minimalizácii nákladov na dopravu a likvidáciu.
• Úspora nákladov: Likvidácia mokrého kalu je drahá. Zvýšením sušiny koláča obsahu, zariadenia môžu výrazne ušetriť na poplatkoch za skládkovanie a nákladoch na odvoz.
• Manipulácia a stabilita: Odvodnený kal je jednoduchší na manipuláciu, stohovanie a skladovanie. Sušiaci koláč je tiež stabilnejší, čím sa minimalizujú problémy so zápachom a zlepšuje sa jeho vhodnosť na potenciálne prospešné opätovné použitie, ako je kompostovanie alebo aplikácia na pôdu.

Stručná história a evolúcia

Koncept použitia tlaku na oddelenie pevných látok od kvapalín existuje už po stáročia, ale je moderný pásový filtračný lis sa objavil v polovici 20. storočia.

Spočiatku sa odvodňovanie vo veľkej miere spoliehalo na menej účinné metódy, ako sú sušiace lôžka alebo jednoduché doskové a rámové lisy. Vývoj strojov s kontinuálnym prietokom bol veľkým skokom vpred, ktorý riešil potrebu vyššej priepustnosti v rýchlo rastúcich komunálnych a priemyselných sektoroch. Prvé modely boli jednoduché gravitačné odvodňovacie zariadenia, ale postupom času sa vyvinuli tak, aby zahŕňali viacero tlakových zón a sofistikované polymérne dávkovacie systémy vylepšiť účinnosť odvodnenia , čo vedie k dnes používaným vysokokapacitným automatizovaným jednotkám.

---

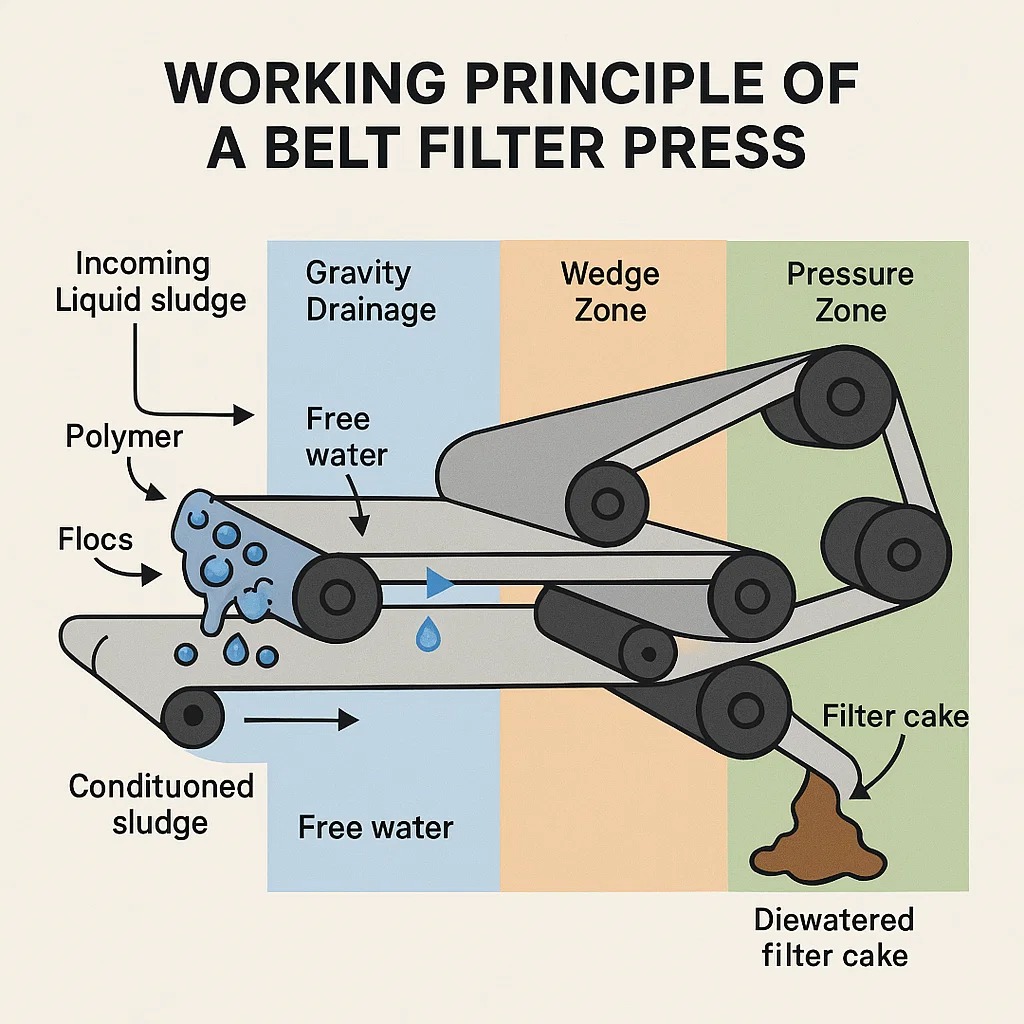

Princíp činnosti pásového kalolisu

Prevádzka a pásový filtračný lis (BFP) je kontinuálny, viacstupňový proces, ktorý využíva chemické úpravy, gravitáciu a mechanický tlak na oddelenie vody kal . Proces možno rozdeliť do štyroch samostatných zón:

1. Kondicionovanie (flokulácia)

Pred vstupom do lisu je potrebné pripraviť prichádzajúci tekutý kal, aby účinne uvoľnil vodu. Toto sa robí cez kal conditioning .

• Proces: Chemické činidlo, zvyčajne organická látka s vysokou molekulovou hmotnosťou polymér , sa rýchlo zmieša s kalom. Polymér spôsobuje, že sa drobné, rozptýlené pevné látky zhlukujú do väčších, stabilnejších hmôt tzv vločiek .
• Účel: Tieto vločky zachytávajú pevné častice a zlepšujú priepustnosť kalu, čím výrazne uľahčujú odtok vody v nasledujúcich krokoch. Správna kondícia je kľúčovým faktorom na dosiahnutie vysokej úrovne účinnosť odvodnenia .

2. Zóna gravitačnej drenáže

Upravený kal najskôr vstupuje do zóny gravitačnej drenáže, zvyčajne na začiatku horného filtračného pásu.

• Proces: Kal vyteká na širokú, horizontálnu časť pórovitej hmoty filtračný pás . Pôsobením gravitačnej sily voľná voda, ktorá sa uvoľnila počas kondicionovania, rýchlo odteká cez pás, čomu napomáha štruktúra pásu s otvorenou väzbou.
• Účel: Táto fáza odstraňuje veľké percento ľahko odvodniteľnej vody, čím sa zvyšuje koncentrácia pevných látok z počiatočnej kvapalnej suspenzie (často $ 1-5 % $ pevných látok) na hustú, polotuhú hmotu (často $ 10-15 % $ pevných látok) pred použitím tlaku.

3. Klinová zóna

Klinová zóna slúži ako prechod od gravitačného odvodnenia k vysokotlakovému odvodňovaniu.

• Proces: Kal, teraz spevnený, sa postupne stláča medzi hornú a spodnú časť filtračný páss keď sa zbiehajú do „klinového“ tvaru. Zužujúca sa medzera pôsobí na kal prvé jemné tlakové sily.
• Účel: Toto pomalé, kontrolované stláčanie zabraňuje vytekaniu veľkoobjemovej kvapaliny (nazývané „oslepenie“ alebo „vystreknutie“) a pripraví pevný koláč na následný intenzívny tlak jeho rovnomerným rozložením po celej šírke pásu.

4. Tlaková zóna

Toto je hlavná odvodňovacia časť, kde sa vytlačí väčšina zvyšnej vody.

• Proces: Dva filtračné pásy, medzi ktorými je uložený kalový koláč, sú vedené cez hadovitú dráhu s postupne menším priemerom valčeky . Zmenšujúci sa priemer a zvyšujúce sa napätie na pásoch vystavuje koláč veľkému šmyku a tlaku.
• Podzóny:
  • Nízky tlak: Prvá sada valcov aplikuje mierny tlak.
  • Vysoký tlak/šmyk: Najvnútornejšie valce vyvíjajú maximálnu silu, niekedy v rýchlom slede, aby fyzicky vytlačili vodu zo stlačeného koláča.
• výstup: Odvodnený kal, teraz označovaný ako filtračný koláč , vychádza z lisu s vysokou koncentráciou sušiny koláča (zvyčajne 18-35 % $ pevných látok, v závislosti od typu kalu). Pásy sa potom oddelia a škrabky odstránia koláč na likvidáciu alebo ďalšie spracovanie.

---

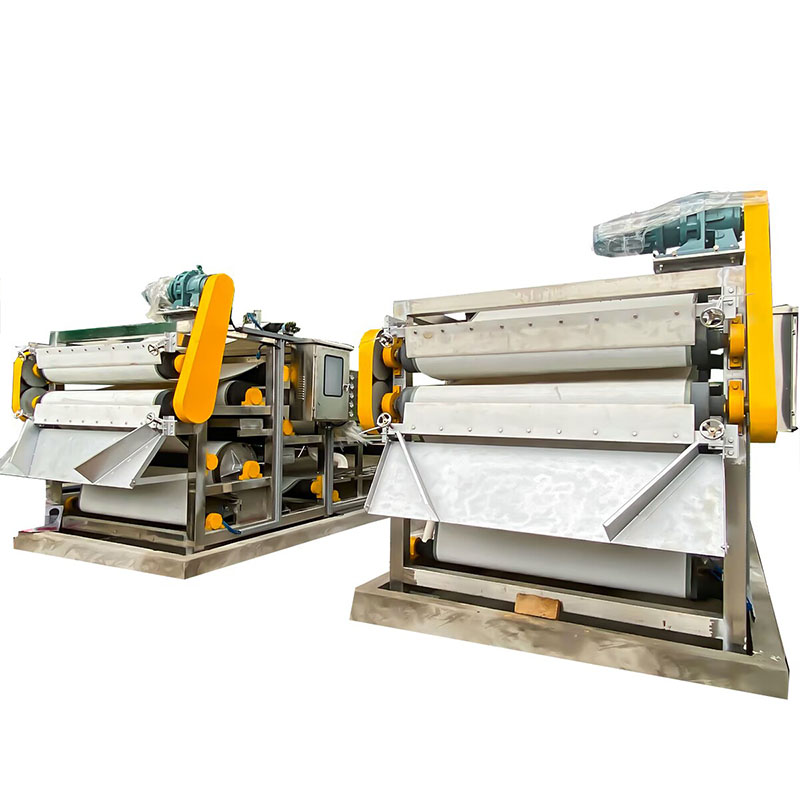

Kľúčové súčasti lisu s pásovým filtrom

A pásový filtračný lis (BFP) je sofistikovaný stroj zostavený z niekoľkých vzájomne prepojených systémov pracujúcich v harmónii na dosiahnutie efektívneho odvodnenia. Pochopenie týchto základných komponentov je nevyhnutné prevádzka pásového lisu a údržbu .

Filtračné pásy (stredné filtračné médium)

Pásy sú pravdepodobne najdôležitejším komponentom, ktorý sa priamo podieľa na procese filtrácie.

• Funkcia: Dva súvislé, porézne pásy (horný a spodný pás) sendvičujú upravený kal. Zadržiavajú pevné častice a zároveň umožňujú filtrátu (vode) prejsť.
• Materiál: Pásy sú zvyčajne vyrobené z odolných syntetických materiálov, ako je polyester alebo polypropylén, tkané so špecifickou veľkosťou ôk, aby sa optimalizovalo zadržiavanie pevných látok a odvod vody.
• Sledovanie pásu: Pásy musia zostať dokonale zarovnané, aby sa zabránilo poškodeniu alebo rozliatiu. Sofistikovaný pneumatické systémy často automaticky riadia napnutie a sledovanie pásu.

Valce (aplikovanie tlaku a šmyku)

Valce sú fyzikálne mechanizmy, ktoré vytvárajú odvodňovaciu silu.

• Funkcia: Pásy naplnené kalom sa pohybujú okolo série veľkých a malých valčeky usporiadané do hadovitého vzoru. Tieto valce sú zodpovedné za zvyšujúci sa tlak aplikovaný v klinových a tlakových zónach.
• Typy:
  • Gravitačné valce: Používa sa hlavne v zóne gravitačnej drenáže.
  • Prítlačné valce: Menšie valčeky v tlakovej zóne, ktoré vytvárajú vysokú prítlačnú silu a strih prudkým ohnutím pásov.

Pohonný systém (ovládanie pohybu)

Pohonný systém riadi pohyb a rýchlosť filtračných pásov.

• Funkcia: Poháňa rotáciu hlavného hnacieho valca, ktorý ťahá celú zostavu pásu.
• Mechanizmus: Typicky elektrický motor pripojený k prevodovke. Moderné systémy často používajú pohony s premenlivou frekvenciou (VFD), ktoré umožňujú presné riadenie rýchlosti pásu.
• Dôležitosť: Rýchlosť pásu je kľúčový prevádzkový parameter, upravovaný na základe kal characteristics a desired priepustnosť .

Pneumatický systém (napnutie a vedenie)

Tento systém zaisťuje integritu a optimálny výkon filtračných pásov.

• Funkcia: Používa stlačený vzduch na aplikovanie riadeného, nepretržitého napínania remeňov a na automatickú korekciu akéhokoľvek nesprávneho nastavenia (sledovanie remeňa).
• Dôležitosť: Konzistentné napätie je životne dôležité pre dosiahnutie rovnomerného tlaku a maxima účinnosť odvodnenia . Správne vedenie zabraňuje tomu, aby sa pásy spúšťali z valcov, čo by mohlo spôsobiť roztrhnutie alebo vypnutie zariadenia.

Ovládací panel (automatizácia a monitorovanie)

Ovládací panel slúži ako mozog pásového kalolisu.

• Funkcia: Nachádza sa v ňom automatizácie systémy, programovateľné logické automaty (PLC) a operátorské rozhranie. Monitoruje premenné procesu, ako je rýchlosť pásu, prietok polyméru a napnutie pásu.
• Pokročilé systémy: Moderné BFP obsahujú sofistikované ovládacie prvky pre automatické spúšťanie/vypínanie sekvencií a vzdialené monitorovanie, čo prispieva k zlepšeniu energetickej účinnosti a reduced operator intervention.

Umývací systém (udržiavanie účinnosti)

Umývací systém zabraňuje upchávaniu pásov, čo je rozhodujúce pre nepretržitú prevádzku.

• Funkcia: Vysokotlakové striekacie lišty čistia pásy ihneď po filtračný koláč sa vyprázdni, pričom sa odstránia zvyšky pevných látok, ktoré by mohli zaslepiť tkaninu pásu.
• Mechanizmus: Používa špeciálne čerpadlo na dodávanie vysokotlakovej vody, ktorá sa potom často zhromažďuje a smeruje späť do prednej časti čistenie odpadových vôd plants (ČOV) na prepracovanie.

---

Typy pásových filtračných lisov

Zatiaľ čo základný princíp fungovania zostáva rovnaký, pásový filtračný lises prichádzajú v niekoľkých konfiguráciách navrhnutých tak, aby zvládali rôzne kapacity, typy kalov a priestorové obmedzenia. Vo všeobecnosti sú kategorizované na základe veľkosti/kapacity a konfigurácie pásu.

Na základe veľkosti a kapacity

Veľkosť lisu je primárne určená jeho šírkou filtračné pásy , ktorý určuje priepustnosť alebo kapacitu.

• Laboratórne/pilotné jednotky: Malé lisy používané na testovanie rôznych typov kalov, optimalizáciu polymér dosing a škálovanie údajov pred investovaním do jednotky plnej veľkosti.
• Malé až stredne veľké lisy: Zvyčajne sa používa v menších obciach čistenie odpadových vôd plants alebo priemyselné zariadenia s miernym prietokom (napr. malé prevádzky na spracovanie potravín). Šírka pásov sa môže pohybovať od 0,5 $ do 1,5 $ metra.
• Veľkokapacitné lisy: Tieto stroje sú navrhnuté pre veľké metropolitné ČOV a rozsiahle priemyselné aplikácie (ako je papier a celulóza). Tieto stroje sú vybavené širokými pásmi (až do 3 $ metrov alebo viac) a sú skonštruované pre nepretržitú, veľkoobjemovú prevádzku.

Na základe konfigurácie pásu

Konštrukcia a usporiadanie pásov a valcov vedú k rôznym konfiguráciám, čím sa optimalizuje čas kalu v gravitačných a tlakových zónach.

1. Nízkotlakové/vysokogravitačné BFP

• Charakteristika: Tieto modely majú predĺžený gravitačná drenážna zóna , často pomocou sklonu alebo ďalších valcov na maximalizáciu počiatočného odstraňovania vody pred tlakovou fázou.
• Aplikácia: Najlepšie sa hodí pre kaly s dobrými odvodňovacími vlastnosťami a vysokým počiatočným obsahom voľnej vody (napr. určité minerálne alebo priemyselné kaly).

2. Štaardné trojzónové BFP

• Charakteristika: Najbežnejšia konfigurácia so zreteľnou gravitáciou, klinovými a tlakovými zónami, ako je uvedené vyššie. Vyvažujú efektívnosť a efektívnosť nákladov.
• Aplikácia: Široko používané v čistenie komunálnych odpadových vôd a various industrial applications.

3. Dvojpásové lisy (zahusťovanie a odvodňovanie)

• Charakteristika: Niektoré pokročilé jednotky integrujú a kal thickening stupeň (často rotačný bubnový zahusťovač) priamo s odvodňovacím stupňom pásového lisu.
• Účel: Zahusťovadlo najskôr zvyšuje koncentráciu pevných látok vo veľmi zriedenom kalu, čím zlepšuje účinnosť lisu a priepustnosť kapacita.

Špecializované pásové filtračné lisy

Sú navrhnuté pre konkrétne požiadavky, často sa zameriavajú na maximalizáciu konečnej suchosti koláča.

• Vysokotlakové pásové filtračné lisy: Tieto využívajú menší tlak valčeky a extremely high belt tension to achieve the absolute maximum sušiny koláča obsahu.
• Aplikácia: Nevyhnutné, keď je kritické zníženie objemu kalu, alebo keď je konečný koláč určený na tepelné sušenie alebo spaľovanie, kde vysoký obsah pevných látok výrazne ušetrí spotreba energie .

---

Aplikácie pásových filtračných lisov

The pásový filtračný lis (BFP) je všestranné odvodňovacie riešenie používané v širokom spektre priemyselných odvetví všade tam, kde sa vyžaduje separácia tuhých látok a kvapalín a redukcia objemu kalu.

Čistiarne odpadových vôd

Toto je primárna a najbežnejšia aplikácia pre BFP.

• Čistenie komunálnych odpadových vôd: BFP sú nepostrádateľné v meste a meste čistenie odpadových vôd plants (ČOV). Odvodňujú organický kal (biopevné látky) vznikajúci počas procesov primárneho a sekundárneho čistenia. Výsledný filtračný koláč je výrazne znížený v objeme, vďaka čomu je likvidácia (skládka, spaľovanie) alebo prospešné opätovné použitie (aplikácia na pôdu, kompostovanie) oveľa efektívnejšie z hľadiska nákladov.

Priemyselné aplikácie

BFP sa používajú v mnohých výrobných a spracovateľských prostrediach na riadenie tokov priemyselného odpadu.

• Spracovanie potravín: Kaly vznikajúce pri umývaní zeleniny, spracovaní mäsa alebo varení piva často obsahujú veľké množstvo pevných látok. BFP účinne odvodňujú tieto organické kaly, pomáhajú pri dodržiavaní predpisov a znižujú náklady na likvidáciu v sektoroch, ako sú mliekarne, pivovary a bitúnky.
• Papierenský a celulózový priemysel: Proces výroby papiera vytvára veľké množstvo vláknitého kalu a odpadových materiálov. BFP sú kľúčom k odvodneniu tohto papierového kalu, pričom často dosahujú veľmi vysoké výkony v dôsledku vláknitej povahy pevných látok.
• Chemická a farmaceutická výroba: BFP sa používajú na odvodnenie odpadových kalov, spracovanie vedľajších produktov a dokonca aj na separáciu finálnych produktov za predpokladu, že materiály sú kompatibilné s materiálom pásu a mechanickým namáhaním.

Ťažobné operácie

V ťažobnom sektore sa BFP používajú na riadenie hlušiny a odvodňovanie koncentrátu.

• Odvodnenie chvosta: BFP pomáhajú získavať vodu z banskej hlušiny (odpadový materiál), čo je životne dôležité pre ochranu vody a environmentálnu stabilitu, najmä v suchých oblastiach.
• Odvodnenie koncentrátu: V niektorých prípadoch sa používajú na odvodnenie minerálnych koncentrátov, čím sa znižuje hmotnosť a náklady na dopravu konečného produktu.

Špecializované špecializované aplikácie

• Farbenie textilu: Odvodnenie kalu obsahujúceho zvyškové farbivá a chemikálie.
• Povrchová úprava kovu: Oddeľovanie kalov hydroxidov kovov z použitých kúpeľov.

Spoločnou niťou všetkých týchto aplikácií je potreba efektívnosti separácia pevných látok na zníženie objemu odpadu a regeneráciu vody, čo sa priamo premieta do nižších prevádzkových nákladov a lepšieho dodržiavania životného prostredia.

---

Výhody a nevýhody pásových filtračných lisov

Výber správneho odvodňovacie zariadenie vyžaduje jasné pochopenie kompromisov. The pásový filtračný lis (BFP) ponúka významné výhody, ale prináša aj určité obmedzenia.

Výhody: Prečo si vybrať BFP?

Výhoda	Popis	Vplyv na prevádzku
Nepretržitá prevádzka	BFP je navrhnutý na nepretržité spracovanie, na rozdiel od dávkového zariadenia (napr. filtračné lisy).	Vysoká priepustnosť a no downtime required for cleaning or plate cycling.
Relatívne nízka spotreba energie	Primárne využíva mechanický tlak a malé množstvo elektriny pre pohonný systém a čerpadlá.	Nižšia prevádzkové náklady v porovnaní s energeticky náročnými metódami, ako je tepelné sušenie alebo odstreďovanie.
Jednoduchá obsluha a údržba	Mechanický dizajn je po optimalizácii relatívne jednoduchý, čo vedie k jednoduchšiemu údržba pásového lisu .	Operátori vyžadujú menej špecializovaného školenia v porovnaní so zložitejšími strojmi.
Dobrý pomer výkon/cena	Ponúka veľkú spracovateľskú kapacitu za porovnateľne nižšie investície ako niektoré technológie odvodňovania s vysokým obsahom pevných látok.	Efektívne a cenovo výhodné riešenie pre stredné až veľké čistenie odpadových vôd plants .
Efektívne zachytávanie pevných látok	Pásy poskytujú fyzickú bariéru, zabezpečujúcu vysokú separácia pevných látok a clean filtrate, which reduces the load on upstream processes.

Nevýhody: Obmedzenia a úvahy

• Vysoká počiatočná investícia: Aj keď sú prevádzkové náklady primerané, nákup a inštalácia robustného systému BFP vrátane potrebného zariadenia na predúpravu (napr. polymérne dávkovacie systémy ), môže byť podstatný.
• Priestorové požiadavky: BFP sú zvyčajne veľké horizontálne stroje. Vyžadujú značnú stopu, ktorá môže byť limitujúcim faktorom v zariadeniach s obmedzeným priestorom.
• Charakteristiky citlivosti na kŕmny kal: Výkon veľmi závisí od účinnosti kal conditioning . Ak je kvalita vstupného kalu resp polymér často sa mení dávka, výkon lisu a sušiny koláča konzistencia môže trpieť.
• Spotreba vody na pranie: BFP vyžadujú značné množstvo vody pod vysokým tlakom umývací systém zachovať filtračný páss čisté, čo zvyšuje celkovú spotrebu vody v zariadení.
• Nižšia konečná sušina koláča (v porovnaní s inými metódami): Aj keď sú BFP vhodné pre mnohé spôsoby zneškodňovania, vo všeobecnosti dosahujú nižšiu konečnú hodnotu sušiny koláča (zvyčajne 18 – 35 % $) v porovnaní so skrutkovými lismi alebo vysokotlakovými filtračnými lismi (ktoré môžu dosiahnuť viac ako 40 – 60 % $).

---

Faktory, ktoré treba zvážiť pri výbere pásového filtračného lisu

Výber optimálneho pásový filtračný lis (BFP) je rozhodnutie, ktoré má vplyv na dlhodobé prevádzkové náklady a účinnosť odvodnenia . Dôkladné hodnotenie musí ísť nad rámec cenovky a zamerať sa na špecifiká aplikácie.

Charakteristika kalu (hlavný hnací motor)

Povaha spracovávaného materiálu je najdôležitejším faktorom pri výbere BFP.

• Typ a pôvod: Je kal primárny, sekundárny (biologický), chemický alebo priemyselný? Rôzne typy kalov (napr. vysoko vláknité vs. želatínové) si vyžadujú rôzne tlaky a pásové tkaniny.
• Počiatočná koncentrácia pevných látok: Veľmi zriedený kal môže pred účinným lisovaním vyžadovať predbežné zahustenie (napr. použitím gravitačného pásového zahusťovadla).
• Index odvodniteľnosti: Toto sa určuje pomocou laboratórnych testov. Kaly, ktoré sa zle odvodňujú, budú vyžadovať dlhšie retenčné časy, čo znamená väčší BFP alebo jednotku s predĺženým gravitačná drenážna zóna .
• Stlačiteľnosť: Koľko tlaku kal zvládne pred odporom spomaľuje rýchlosť filtrácie.

Požiadavky na kapacitu a priepustnosť

Stroj musí byť dimenzovaný tak, aby zvládol očakávaný prietok zariadenia.

• Hydraulická kapacita: Objem kalu (v galónoch alebo kubických metroch), ktorý musí jednotka spracovať za hodinu.
• Zaťaženie pevných látok: Celková suchá hmotnosť pevných látok (v kg/h alebo lb/h), ktorú musí lis zvládnuť. To diktuje potrebné filtračný pás šírka, ktorá je kľúčovou metrikou veľkosti.

Prevádzkové náklady a náklady na údržbu

Celkové náklady na vlastníctvo výrazne presahujú počiatočnú kúpnu cenu.

• Spotreba polyméru: Úprava kalu je významným opakujúcim sa nákladom. Jednotka, ktorá dosiahne cieľ sušiny koláča s nižším polymér dosage časom ušetrí peniaze.
• Spotreba energie: Porovnajte výkonové požiadavky hnacieho systému a čerpadiel filtrátu s cieľom dosiahnuť vysoké energetickej účinnosti .
• Požiadavky na údržbu: Faktor v nákladoch na výmenu opotrebiteľných dielov, najmä filtračný páss a pressure valčeky .

Automatizácia a riadenie

Moderné BFP ponúkajú významný pokrok v riadení procesov.

• Automatizované riadiace systémy: Hľadajte PLC a senzory, ktoré sa automaticky prispôsobujú napnutie remeňa , rýchlosť pásu , a polymér dosing v reakcii na zmeny v privádzanom kalu. To znižuje potrebu neustáleho dohľadu operátora.
• Diaľkové monitorovanie: Systémy so vzdialeným prístupom uľahčujú diagnostiku a predikciu údržba pásového lisu , čím sa minimalizujú neočakávané prestoje.

Reputácia a podpora dodávateľa

Pre dlhodobý úspech je rozhodujúci výber spoľahlivého partnera.

• Skúsenosti a rekord: Vyhodnoťte históriu dodávateľa podobným spôsobom čistenie odpadových vôd plants alebo priemyselné procesy.
• Miestna podpora: Zabezpečte ľahko dostupné náhradné diely, technický servis a školenie operátora, aby ste minimalizovali akékoľvek prerušenia nepretržitá prevádzka .

---

Údržba a odstraňovanie problémov

Efektívne údržba pásového lisu je nevyhnutné na zabezpečenie vysokej účinnosť odvodnenia maximalizuje životnosť zariadenia a minimalizuje nákladné prestoje. Proaktívny prístup je vždy nákladovo efektívnejší ako reaktívne opravy.

Pravidelná údržba

Dôslednosť v týchto úlohách zabezpečuje nepretržitá prevádzka z pásový filtračný lis (BFP) :

• Kontrola a umývanie pásu: Zabezpečte umývací systém funguje správne s dostatočným tlakom a prietokom. Pravidelne kontrolujte filtračný páss na známky opotrebovania, roztrhnutia alebo nadmerného oslepovania (upchatia).
• Napnutie a sledovanie remeňa: Monitorujte pneumatický systém aby sa zabezpečilo, že si remene udržia správne napnutie. Denne kontrolujte automatický sledovací systém, aby ste zabránili vybehnutiu pásu, čo môže spôsobiť vážne poškodenie.
• Mazanie valčekov a ložísk: Postupujte podľa plánu výrobcu pre mazanie ložísk na všetkých valčeky . Zlé mazanie je hlavnou príčinou zlyhania valca.
• Kontrola polymérneho systému: Pravidelne kalibrujte polymér dosing system a check feed lines for blockages. The polymer solution concentration must be consistent for optimal kal conditioning .
• Kontrola čepele škrabky: Zabezpečte scraper blades that remove the filtračný koláč sú ostré a správne zarovnané, aby sa zabránilo preneseniu zvyškov koláča, ktorý by mohol oslepiť pásy.

Bežné problémy a riešenia

Problém	Potenciálna príčina	Riešenie
Mokrý koláč / Slabá sušina	Nedostatočné polymér dosage alebo zlé miešanie.	Upravte polymér dávku a potvrďte, že miešacie zariadenie funguje.
Mokrý koláč / Slabá sušina	Nesprávne rýchlosť pásu (príliš rýchle) alebo napätie (príliš nízke).	Spomalte pás, aby ste zvýšili čas odvodnenia; upraviť napnutie remeňa cez pneumatický systém.
Odtekanie kalu (z pásov)	Gravitačná alebo klinová zóna je preťažená.	Znížte rýchlosť posuvu (hydraulickú kapacitu) a/alebo zvýšte polymér dávku na vytvorenie silnejších vločiek.
Zvrásnenie / poškodenie pásu	Porucha automatického sledovacieho systému alebo nekonzistentné napnutie remeňa.	Skontrolujte tlak vzduchu v sledovacích valcoch a skontrolujte snímače, či nie sú úlomky alebo porucha.
Vysoká Vibration / Noise	Opotrebované alebo zadreté valčekové ložiská.	Okamžite vymeňte postihnuté valčekové ložiská, aby ste predišli katastrofálnemu zlyhaniu valčekov.

---

Inovácie v technológii pásového filtračného lisu

Zatiaľ čo základný princíp použitia tlaku medzi dvoma pásmi zostáva konštantný, pásový filtračný lises (BFPs) sa neustále vyvíjajú, predovšetkým prostredníctvom pokrokov v automatizácii, riadení a dizajne. Tieto inovácie sú zamerané na maximalizáciu účinnosť odvodnenia , zníženie prevádzkových nákladov (OPEX) a zjednodušenie ovládania strojov.

Automatizované systémy dávkovania polymérov

Konzistencia kal conditioning je najdôležitejším faktorom výkonu BFP. Moderné systémy využívajú pokročilé monitorovanie na optimalizáciu tohto procesu.

• Monitorovanie v reálnom čase: Použitie nových systémov optické meranie (napr. laserové senzory alebo kamery) na monitorovanie kal a floc structure as it enters the press.
• AI a riadenie algoritmov: Analýzou kal konzistencia a prietok v reálnom čase, automatizované riadiace systémy na presné nastavenie použite proprietárne algoritmy, často podporované AI polymér dosage a flow rate.
• Výhoda: To eliminuje potrebu manuálnych, subjektívnych úprav, čo vedie k menšiemu počtu polymér spotreba (úspora až 40 % $) a udržiavanie konzistentné sušiny koláča napriek kolísajúcej kvalite vstupujúceho kalu.

Vysokotlakové a predĺžené odvodňovacie konštrukcie

Dizajnové inovácie sa zameriavajú na zvýšenie konečnej suchosti filtračný koláč a boosting priepustnosť .

• Modulárne a vertikálne lisy: Novšie konštrukcie majú nízkoprofilovú alebo vertikálnu konfiguráciu tlakovej zóny. Tým sa zmenšuje stopa stroja, takže je ideálne tam, kde priestorové požiadavky sú obmedzením.
• Rozšírená gravitačná zóna: Niektoré modely obsahujú nezávislý tretí pás alebo predĺžený, naklonený gravitačná drenážna zóna so špecializovanými pluhomi alebo prvkami (ako Roto-Kone®) na odstránenie väčšieho množstva voľnej vody pred tlakovou zónou. To výrazne zvyšuje kapacitu pre zriedené kaly.
• Zvýšené valce: Lisy sa teraz bežne vyrábajú za 7 $, 8 $ alebo dokonca 12 $ valčeky v tlakovej zóne, často s menším priemerom a väčším obalom pásu, aby bol koláč vystavený intenzívnejšiemu a dlhšiemu tlaku a strihu, čo vedie k najvyššia zvyšková vlhkosť odstránenie.

Inteligentné operácie a vzdialené monitorovanie

Integrácia BFP do Priemyselný internet vecí (IIoT) umožňuje bezpečnejšiu, efektívnejšiu a menej kontrolovanú prevádzku.

• Diaľková diagnostika: Na báze PLC ovládacie panely sú teraz sieťové, čo umožňuje dodávateľom a manažérom závodov na diaľku monitorovať metriky výkonu, upravovať nastavenia a diagnostikovať problémy bez toho, aby boli fyzicky na mieste.
• Prediktívna údržba: Senzory sledujú prevádzkové hodiny a úrovne vibrácií kľúčových komponentov (napr valčeky a bearings). This data allows operators to schedule údržbu predtým dôjde k poruche, ktorá zabezpečí pravdivosť nepretržitá prevádzka .

---

Budúce trendy v technológii pásového filtračného lisu

Trajektória inovácií BFP je jasne zameraná na to, aby boli inteligentnejšie, autonómnejšie a plne integrované komponenty moderného čistenie odpadových vôd plants .

Zvyšujúca sa automatizácia

Cieľom je dosiahnuť takmer autonómnu prevádzku s minimálnymi zásahmi operátora.

• Samonastavovanie: Budúce BFP sa budú ešte viac spoliehať na spätnoväzbové slučky založené na senzoroch, ktoré automaticky upravujú rýchlosť posuvu, rýchlosť pásu , a pressure settings to maintain an optimal output quality ($\text{cake solids}$) under all conditions.
• Automatické čistenie: Vylepšené samočistiace cykly, ktoré využívajú menej vody a chemických prostriedkov, aby sa zabezpečilo, že pásy zostanú nezaslepené.

Vylepšená energetická účinnosť

Keďže náklady na energie rastú, primárnym cieľom je zníženie spotreby energie.

• Pohony s premenlivou rýchlosťou (VSD): Široké používanie vysokoúčinných frekvenčných meničov na všetkých motoroch (pohon, čerpadlo, ostrekovač) umožní lisu využívať iba výkon potrebný pre prúd priepustnosť a kal characteristics .
• Hydraulické vs. pneumatické: Ďalšie zdokonalenie hydraulických alebo pneumatických napínacích systémov pre lepšiu presnosť a nižšiu spotrebu vzduchu/oleja.

Diaľkové monitorovanie a ovládanie

Tlak na centralizované riadiace systémy v rámci celých vodných zariadení bude pokračovať.

• Technológia digitálneho dvojča: Použitie simulovaných modelov BFP s údajmi v reálnom čase na predpovedanie výkonu, optimalizáciu nastavených hodnôt a bezpečné školenie operátorov.
• Mobilné rozhrania: Ovládanie a monitorovanie celého odvodňovacieho systému prostredníctvom odolných tabletov alebo mobilných aplikácií, čím sa zvyšuje mobilita operátora a jeho odozva.

Záver

Rekapitulácia kľúčových výhod

The pásový filtračný lis (BFP) zostáva základnou a vysoko efektívnou súčasťou odvodňovacie zariadenie pre trvalo udržateľné odpadové hospodárstvo. Jeho úspech pramení zo silnej kombinácie atribútov:

• Nákladová efektívnosť: Výrazným znížením objemu kal (dosiahnuť vysoké sušiny koláča obsah), BFP dramaticky znižujú náklady na dopravu a likvidáciu čistenie odpadových vôd plants a industry.
• Nepretržitá prevádzka: Mechanický, nedávkový proces umožňuje vysokú priepustnosť a reliable 24/7 service, optimizing plant efficiency.
• Jednoduchosť a spoľahlivosť: V porovnaní s veľmi zložitými strojmi je základný dizajn BFP – využívajúci gravitáciu, úpravu polyméru a mechanický tlak prostredníctvom valčeky — je relatívne jednoduchý, čo vedie k jednoduchšej prevádzke a je predvídateľné údržba pásového lisu .

Výhľad do budúcnosti

BFP nie je stagnujúca technológia. Poháňaný požiadavkami na väčšie energetickej účinnosti , nižšie prevádzkové náklady a znížená pracovná sila, trend smeruje inteligentnejšej automatizácie . Budúce systémy sa budú čoraz viac integrovať automatizované riadiace systémy a sophisticated sensors to optimize dávkovanie polyméru a rýchlosť pásu v reálnom čase a poskytuje konzistentný výkon s minimálnym ľudským dohľadom.

Pre každé zariadenie, ktoré sa zaoberá vysokými objemami tekutého odpadu, pásový kalolis naďalej ponúka osvedčené, nákladovo efektívne a vyvíjajúce sa riešenie pre separácia pevných látok a sludge volume reduction, solidifying its place as an indispensable tool in modern industrial and municipal operations.

Často kladené otázky (FAQ)

Q1: Aký je typický konečný obsah pevných látok v koláči dosiahnutý pásovým filtračným lisom?

A pásový filtračný lis (BFP) zvyčajne dosiahne finále sušiny koláča koncentrácia v rozmedzí od 18 % až 35 % v závislosti od typu kal . Organické biologické kaly často vedú k dolnej hranici tohto rozsahu, zatiaľ čo vláknité kaly (ako tie z papierenského priemyslu) alebo minerálne kaly môžu dosiahnuť vyššiu hranicu.

Q2: Ako sa pásový filtračný lis porovnáva s odstredivkou?

Funkcia	Lis na pásový filter (BFP)	Odstredivka
Prevádzkové náklady	Vo všeobecnosti nižšie spotreba energie.	Vo všeobecnosti higher energy consumption due to high rotational speed.
Údržba	Jednoduchšie, mechanické, zamerané na pásy/valčeky.	Zložitejšie, zahŕňa vysokorýchlostné rotujúce časti a sofistikované ovládanie.
Priepustnosť	Vysoká, suited for continuous, large-volume flow.	Vysoká, can achieve greater priepustnosť na menšom priestore.
Stopa	Vyžaduje a veľká stopa vďaka svojmu horizontálnemu dizajnu.	Vyžaduje a menšia stopa (vertikálny/kompaktný dizajn).
Konečné pevné látky	Typicky 18 % – 35 % .	Často môže dosiahnuť o niečo vyššie sušiny koláča (25 % - 40 %).

Otázka 3: Aká je najkritickejšia prevádzková premenná pre BFP?

Najkritickejšou prevádzkovou premennou je dávkovanie polyméru (chemická úprava). Polymér tvorí pevný, stabilný vločiek ktoré účinne uvoľňujú vodu. Ak je dávkovanie príliš nízke, koláč je mokrý a kal steká; ak je príliš vysoká, plytvá a stále môže viesť k zlej štruktúre koláča. Udržiavanie optimálneho dávkovania je kľúčové účinnosť odvodnenia .

Q4: Ako dlho vydržia filtračné pásy?

Životnosť filtračné pásy je veľmi variabilná v závislosti od kal characteristics (napr. abrazívne materiály, ako je drvina), intenzita umývací systém a riadne napnutie remeňa a tracking. Under ideal conditions with good údržbu , opasok vydrží kdekoľvek 1 až 5 rokov .

Otázka 5: Čo znamená „zaslepenie“?

Oslepenie nastáva, keď jemné pevné častice upchajú póry filtračné pásy . Tým sa zabráni prechodu vody (filtrátu), čím sa výrazne zníži účinnosť odvodnenia a leading to a very wet filter cake. Regular and effective operation of the umývací systém sa vyžaduje, aby sa zabránilo oslepeniu.

---
