Technológia prevzdušňovania je skonštruovaný proces prenosu kyslíka do odpadovej vody na podporu biologického čistenia a udržiavanie stability procesu.
V systémoch s aktivovaným kalom zabezpečuje prevzdušňovanie rozpustený kyslík (DO) pre mikroorganizmy, ktoré odstraňujú BSK, CHSK a amoniak. Zabezpečuje tiež úplné premiešanie, zabraňuje usadzovaniu kalu a anaeróbnym zónam.
Vo väčšine komunálnych a priemyselných čističiek prevzdušňovanie spotrebuje 40 – 60 % celkovej spotreby energie , čo z neho robí jediné najväčšie prevádzkové nákladové stredisko.
Prevzdušňovanie vykonáva tri súčasné funkcie:
• Prenos kyslíka – dodáva DO (zvyčajne udržiavané na 1,5 – 3,0 mg/l)
• Miešanie – udržuje biomasu suspendovanú (MLSS bežne 2 000 – 4 000 mg/l)
• Stabilizácia procesu – zabraňuje septickým stavom a tvorbe zápachu
Bez dostatočného množstva kyslíka nemôžu aeróbne baktérie účinne oxidovať organickú hmotu. Pod 0,5 mg/l DO výkon nitrifikácie prudko klesá.
Na navrhovanie alebo porovnávanie systémov používajú inžinieri kvantifikovateľné parametre:
OTR (rýchlosť prenosu kyslíka)
Množstvo kyslíka preneseného za hodinu (kg O₂/h).
SOTE (štandardná účinnosť prenosu kyslíka)
Percento kyslíka preneseného za štandardných podmienok (čistá voda, 20°C).
Faktor alfa (α)
Korekčný faktor zohľadňujúci podmienky odpadových vôd vs. čistá voda.
Typický rozsah: 0,6–0,85.
Typické rozsahy výkonu:
| Parameter | Jemný bublinkový difúzor | Hrubá bublina | Prevzdušňovač povrchu |
|---|---|---|---|
| SOTE | 25 – 35 % | 8 – 15 % | 10 – 20 % |
| Energetická účinnosť (kg O₂/kWh) | 2,5–6,5 | 1,2–2,5 | 1,5 – 3,0 |
| Typická hĺbka nádrže | 4-8 m | 3-6 m | 2-4 m |
Jemné bublinkové systémy poskytujú 2–3× vyššia účinnosť kyslíka než systémy s hrubými bublinami.
Pretože spotreba kyslíka je nepretržitá, aj malá účinnosť výrazne zvyšuje zlúčeninu.
Príklad:
Zariadenie s objemom 10 000 m³/deň vyžadujúce 1 800 kg O₂/deň
Zlepšenie účinnosti o 15 %
→ Dokáže znížiť ročnú spotrebu elektriny o 50 000 – 120 000 kWh
Pri sadzbách za elektrinu v priemysle to priamo ovplyvňuje náklady životného cyklu viac ako CAPEX zariadenia.
Záver: Prevzdušňovanie nie je len procesný krok. Je to energetická chrbtica biologického čistenia odpadových vôd.
Prevzdušňovanie určuje rýchlosť biologickej reakcie, stabilitu kalu a spotrebu energie rastlín.
V systémoch s aktivovaným kalom dostupnosť kyslíka priamo riadi odstraňovanie BSK a výkon nitrifikácie.
Bez riadeného prevzdušňovania klesá kapacita čistenia a kvalita odpadovej vody sa stáva nestabilnou.
Aeróbne mikroorganizmy využívajú rozpustený kyslík (DO) na oxidáciu organickej hmoty.
Typická spotreba kyslíka:
• Odstránenie 1 kg BSK → 1,1–1,5 kg O₂
• 1 kg NH₄⁺-N nitrifikovaného → 4,57 kg O₂
V pokročilých rastlinách často predstavuje nitrifikácia 60 – 70 % celkovej spotreby kyslíka .
Ak DO klesne pod 1,0 mg/l:

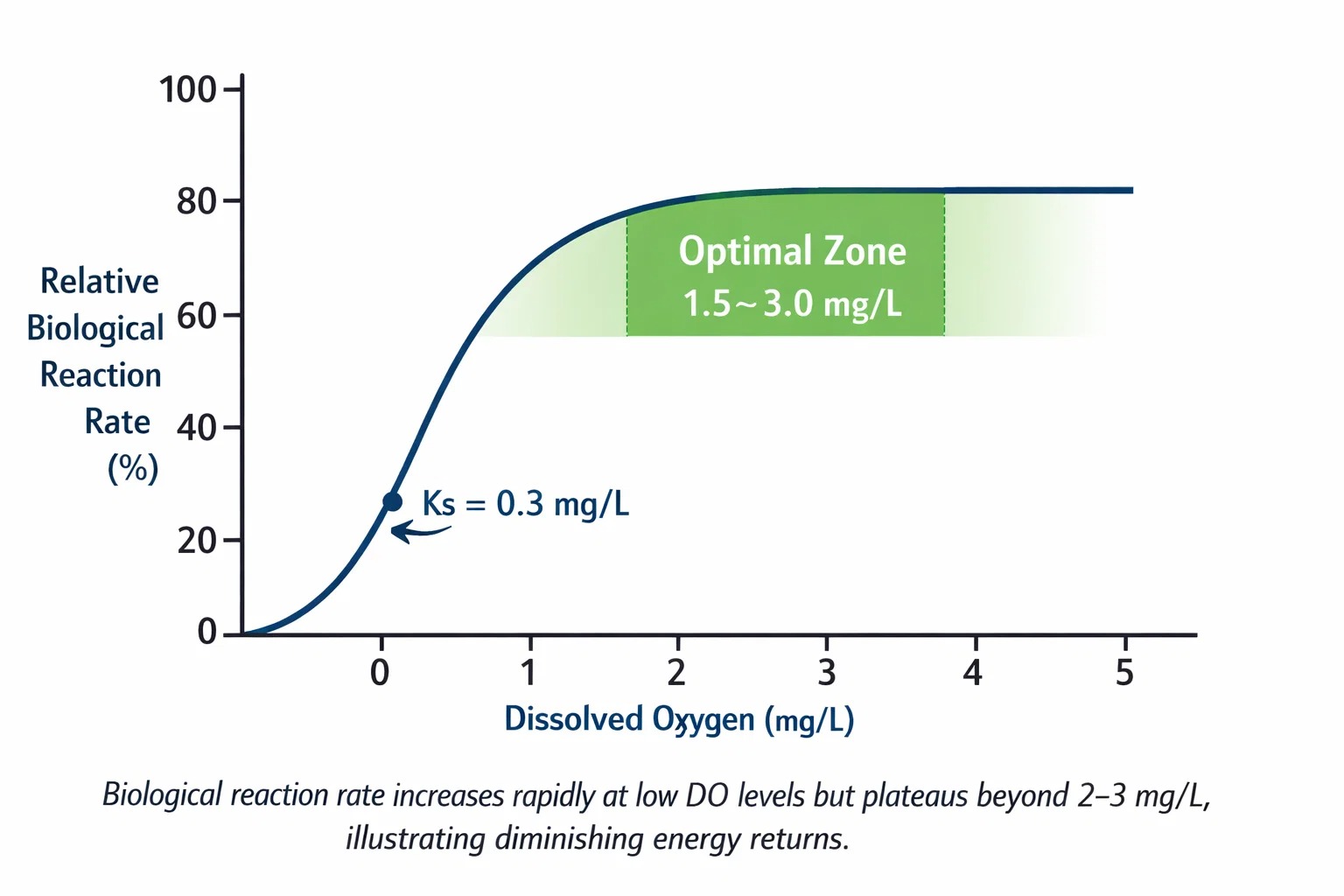

Nasleduje biologický rast Monod kinetika , ktorá popisuje, ako koncentrácia substrátu alebo kyslíka obmedzuje rýchlosť reakcie.
Rýchlosť rastu ∝ DO / (Ks DO)
kde:
Keď sa DO zvýši:
• Pod 0,5 mg/l → kyslík obmedzuje rýchlosť reakcie
• Medzi 1,5–3,0 mg/l → optimálny prevádzkový rozsah
• Nad 3,0 mg/l → minimálny nárast výkonu, ale vyššie náklady na energiu
To vysvetľuje, prečo sa väčšina čistiarní zameriava 1,5–3,0 mg/l DO .
Nízky obsah kyslíka vytvára merateľné prevádzkové riziká:
• DO < 0,5 mg/l → kolaps nitrifikácie
• ORP < –100 mV → anaeróbne podmienky
• Pravdepodobnosť nahromadenia kalu sa zvyšuje
• Nárasty NH₄-N z odpadových vôd
Aj 1–2 hodiny prerušenia prívodu kyslíka môžu destabilizovať priemyselné systémy s vysokým zaťažením.
Prevzdušňovanie zvyčajne zahŕňa:
• 40 – 60 % celkovej spotreby elektrickej energie závodu
• Až 70 % v systémoch náročných na nitrifikáciu
Príklad scenára:
Kapacita závodu: 20 000 m³/deň
Spotreba kyslíka: 2 500 kg/deň
Zlepšenie účinnosti prenosu kyslíka z 2,0 na 3,5 kg O₂/kWh
→ Ročná úspora: 200 000 kWh
Malá efektívnosť vedie k výraznému dlhodobému zníženiu OPEX.
Prevzdušňovanie nie je len „pridávanie vzduchu“.
Ide o rovnováhu medzi:
• Potreba kyslíka
• Spotreba energie
• Požiadavky na miešanie
• Charakteristika kalu
Správny dizajn prevzdušňovania zaisťuje stabilitu liečby a optimalizáciu nákladov počas životného cyklu.
Technológie prevzdušňovania sa klasifikujú podľa toho, ako sa kyslík prenáša do vody: systémy rozptýleného vzduchu, mechanické prevzdušňovanie a prúdové prevzdušňovanie.
Každá technológia sa líši v účinnosti prenosu kyslíka, vhodnosti hĺbky, kapitálových nákladoch a energetickej náročnosti.
Výber nesprávneho typu môže zvýšiť náklady na životný cyklus o 20 – 40 %.
Difúzne prevzdušňovanie využíva dúchadlá a ponorené difúzory na uvoľnenie vzduchu vo forme bublín.
Ide o dominantnú technológiu v moderných komunálnych závodoch.
Vzduch je hnaný cez membránové alebo keramické difúzory. Menšie bublinky vytvárajú väčší povrch a dlhší čas kontaktu.
• Priemer jemných bublín: 1–3 mm
• Priemer hrubej bubliny: 4-10 mm
• Optimálna hĺbka nádrže: 4-8 m
• SOTE (jemná bublina): 25 – 35 %
• Energetická účinnosť: až 6,5 kg O₂/kWh
Jemné bublinkové systémy poskytujú 2–3× vyššia účinnosť kyslíka než systémy s hrubými bublinami.
• Komunálny aktivovaný kal
• Priemyselné biologické reaktory
• Hlboké prevzdušňovacie nádrže
• Energeticky optimalizované zariadenia
Mechanické prevzdušňovače prenášajú kyslík miešaním vodnej hladiny.
Spoliehajú sa na turbulenciu namiesto jemnej bublinkovej difúzie.
Obežné koleso alebo rotor vrhá vodu do vzduchu, čím zvyšuje kontakt vzduch-voda.
• Kyslíková účinnosť: 1,5–3,0 kg O₂/kWh
• Efektívna hĺbka: 2-4 m
• Sila miešania: vysoká
• Inštalácia: jednoduchá
• Oxidačné priekopy
• Lagúny
• Projekty modernizácie
• Zariadenia uprednostňujúce jednoduchosť pred efektívnosťou
Mechanické systémy sú zvyčajne menej energeticky účinné ako systémy s jemnými bublinami, ale ľahšie sa udržiavajú.
Tryskové prevzdušňovanie využíva vysokorýchlostné prúdy kvapaliny na strhávanie vzduchu a jeho zmiešavanie s vodou.
Čerpadlo vytvára podtlak a nasáva vzduch do prúdu vody cez Venturiho dýzu.
• Hĺbková schopnosť: až 10 m
• Kyslíková účinnosť: 2,0–4,0 kg O₂/kWh
• Vynikajúce miešanie
• Vhodné pre vysoko zaťaženú odpadovú vodu
• Priemyselná odpadová voda
• Aplikácie s vysokým obsahom pevných látok
• Vyrovnávacie nádrže
• Hlboké reaktory
Tryskové systémy vyvažujú miešací výkon a kyslíkovú účinnosť.
| Technológia | Kyslíková účinnosť (kg O₂/kWh) | Typická hĺbka | Energetické hodnotenie | Miešanie Strength | Úroveň CAPEX |
|---|---|---|---|---|---|
| Jemný bublinkový difúzor | 2,5–6,5 | 4-8 m | Vysoká | Mierne | Stredná |
| Hrubá bublina | 1,2–2,5 | 3-6 m | Nízka | Vysoká | Nízka |
| Mechanický povrch | 1,5 – 3,0 | 2-4 m | Stredná | Veľmi vysoká | Stredná |
| Tryskové prevzdušňovanie | 2,0 – 4,0 | 4–10 m | Stredná–High | Vysoká | Stredná–High |
V energeticky citlivých rastlinách dominujú systémy jemných bublín.
Mechanické systémy dominujú v inštaláciách riadených jednoduchosťou.
Tryskové systémy dominujú v priemyselných prostrediach náročných na miešanie.
Výber závisí od:
• Požadovaná rýchlosť prenosu kyslíka (kg O₂/h)
• Geometria a hĺbka nádrže
• koncentrácia MLSS
• Náklady na energiu za kWh
• Prístupnosť údržby
Základné pravidlo:
Ak je prioritou energetická optimalizácia → Jemné bublinkové difúzory.
Ak je prioritou sila miešania → Mechanické alebo prúdové systémy.
Ak je hĺbka nádrže > 6 m → Uprednostňujú sa difúzne alebo prúdové systémy.
Nihaowater sa zameriava predovšetkým na konštruované prevzdušňovacie systémy založené na difúzoroch , optimalizované pre:
• Rovnomerná distribúcia vzduchu
• Vysoký výkon SOTE
• Priemyselné odolné materiály
• Vlastný dizajn rozloženia prúdenia vzduchu
Dôraz sa nekladie len na napájanie difúzora, ale na optimalizáciu účinnosti kyslíka na úrovni systému.
Návrh prevzdušňovacieho systému sa riadi kvantifikovateľnými parametrami, ktoré zabezpečujú dostatočný prenos kyslíka, optimálne miešanie a energetickú účinnosť.
Zlý dizajn zvyšuje OPEX o 20–40 % a môže ohroziť výkon liečby.
Definícia: OTR je množstvo kyslíka preneseného do vody za jednotku času (kg O₂/h).
Vzorec (zjednodušený):
OTR = Q_air × C_sat × α × β
kde:
Typický dizajnový cieľ:
Definícia: Frakcia kyslíka skutočne prenesená do vody za štandardných podmienok (čistá voda, 20°C).
| Typ difúzora | SOTE (%) |
|---|---|
| Jemná bublina | 25-35 |
| Hrubá bublina | 8–15 |
| Mechanický povrch | 10-20 |
| Tryskové prevzdušňovanie | 15-25 |
SOTE sa používa s OTR na výpočet kapacita ventilátora a spotreba energie .
Definícia: Objem vzduchu privádzaného za jednotku času (Nm³/h).
Úvahy o dizajne:
Základné pravidlo:
Vizualizovateľný parameter: Cesta vzostupu bublín vs. účinnosť rozpusteného kyslíka.
| Technológia | Typická účinnosť |
|---|---|
| Jemný bublinkový difúzor | 2,5–6,5 |
| Hrubá bublina | 1,2–2,5 |
| Mechanický povrch | 1,5 – 3,0 |
| Tryskové prevzdušňovanie | 2,0 – 4,0 |
Optimalizácia:
Kľúčové veci so sebou: Dimenzovanie dúchadla je priamo viazané na spotrebu kyslíka, geometriu nádrže a výkon difúzora.
Záver: Dobre navrhnutý prevzdušňovací systém integruje všetky tieto parametre na dosiahnutie stabilnej úpravy, rovnomerného DO a minimálnej spotreby energie.
Technológia prevzdušňovania je nevyhnutná pri čistení komunálnych a priemyselných odpadových vôd, akvakultúre a hospodárení s procesnou vodou.
Poskytuje kyslík pre biologické čistenie, zabraňuje vzniku anaeróbnych zón a zaisťuje stabilitu procesu v rôznych aplikáciách.
Príklad prípadu:
Stredne veľký komunálny závod, 20 000 m³/deň
| priemysel | Typická odpadová voda | Aeration Tech | Spotreba kyslíka (kg O₂/deň) | MLSS (mg/l) |
|---|---|---|---|---|
| Jedlo a nápoje | Vysoká BOD, low solids | Jemná bublina / Jet | 2 000 – 10 000 | 3 000 – 4 000 |
| Textilné | Farba, COD-ťažká | Jemná bublina / Jet | 1 500 – 8 000 | 2 500 – 3 500 |
| Farmaceutický | Vysoká COD/NH₄⁺ | Jet / Jemná bublina | 1 000 – 5 000 | 3 000 – 4 500 |
| Buničina a papier | Vysoká solids & BOD | Prúdové / mechanické | 5 000 – 20 000 | 4 000 – 5 000 |
Pozorovanie:
Prevzdušňovacie systémy sú energeticky náročné a technicky kritické. Bežné prevádzkové problémy môžu znížiť účinnosť prenosu kyslíka, zvýšiť náklady na energiu a ohroziť kvalitu odpadovej vody.
Identifikácia a náprava týchto problémov je nevyhnutná pre stabilnú biologickú liečbu.
| Problém | Indikátory / Prahové hodnoty | Pravdepodobná príčina | Odporúčané riešenie |
|---|---|---|---|
| Nízka Dissolved Oxygen | DO < 1,0 mg/l v prevzdušňovacej nádrži | Zanášanie difúzora, nedostatočný výkon dúchadla, nerovnomerné prúdenie vzduchu | Vyčistite difúzory, skontrolujte výkon ventilátora, vyvážte rozvod vzduchu |
| Znečistenie difúzora | Pokles tlaku > 10–15 % alebo viditeľné upchatie | Biofilm, vodný kameň, úlomky | Pravidelné spätné preplachovanie, chemické čistenie, inštalácia sitiek |
| Nerovnomerné miešanie | Gradient MLSS > 10–15 % cez nádrž | Zlé usporiadanie difúzora, plytká nádrž, nízky prietok vzduchu | Upravte rozloženie difúzora, zvýšte prietok vzduchu, zvážte mechanické mixéry |
| Nadmerná spotreba energie | kWh/kg O₂ > návrhový cieľ | Prevzdušnenie, vysoká rýchlosť dúchadla, neefektívny difúzor | Optimalizujte prúdenie vzduchu, nainštalujte ovládanie VFD, upgradujte difúzory |
| Porucha nitrifikácie | NH4+-N > 2 mg/l odpadovej vody | DO < 1,5 mg/l, skrat, vysoká záťaž | Zvýšte DO, optimalizujte miešanie, vyvážte hydraulické zaťaženie |
| Objemové kaly | SVI > 150 ml/g | Vláknitý rast, nízky DO | Udržujte DO ≥ 1,5 mg/l, monitorujte rovnováhu živín, zvážte zóny výberu |
| Hluk / Vibrácie | >80 dB v blízkosti prevzdušňovacieho zariadenia | Mechanická nerovnováha, kavitácia | Skontrolujte rotujúce časti, udržiavajte ložiská, správnu montáž |
| Parameter | Optimálny rozsah | Poznámky |
|---|---|---|
| DO | 1,5 – 3,0 mg/L | Zachováva biologickú aktivitu bez plytvania energiou |
| MLSS | 2 000 – 4 500 mg/l | Zabezpečuje primeranú koncentráciu biomasy |
| SVI (Index objemu kalu) | 80-120 ml/g | Predpovedá kvalitu usadzovania |
| Tlak dúchadla | Podľa špecifikácií difúzora | Zabraňuje nadmernému / nedostatočnému prevzdušneniu |
| Distribúcia prúdenia vzduchu | ±10% rovnomernosť | Rozhodujúce pre dodávku kyslíka do celej nádrže |
Technológia prevzdušňovania je základom efektívneho biologického čistenia odpadových vôd.
Riadi dodávku kyslíka, miešanie a spotrebu energie, pričom priamo ovplyvňuje odstraňovanie BSK/CHSK, nitrifikáciu a stabilitu kalu.
Prenos kyslíka: Jemné bublinkové difúzory achieve 25–35% SOTE; oxygen demand must match biological load.
DO Control: Udržujte 1,5–3,0 mg/l pre optimálnu mikrobiálnu kinetiku; pod 0,5 mg/l riskuje kolaps nitrifikácie.
Energetická účinnosť: Prevzdušňovanie predstavuje 40 – 60 % elektrickej energie rastlín; Optimalizácia OTR a rozloženia difúzora môže znížiť spotrebu o 15–35 %.
Výber systému:
Parametre dizajnu: Hĺbka nádrže, MLSS, prietok vzduchu, OTR, SOTE, alfa faktor a ovládanie ventilátora sú vzájomne závislé na optimalizáciu výkonu.
Prevádzkové monitorovanie: Jednotnosť DO, MLSS, SVI a prúdenia vzduchu je rozhodujúca pre včasnú detekciu problému.
